一个超声波传感器开关电路图分享

这是超声波传感器开关的电路图。无线切换的方法有很多种，例如使用红外线、AM/FM信号、蓝牙等。这是一种使用超声波传感器的替代无线切换。切换范围的距离应大于 10 米。该电路产生和传输频率在 40 到 50 kHz 之间的超声波。与其他遥控系统类似，该电路由微型发射器和接收器电路组成。发射器产生超声波，接收器感应来自发射器的超声波并打开继电器。

超声波发射器零件清单：

IC1 = NE555 定时器 IC

VR1 = 10k 可变电阻

R1 = 4.7k 电阻

R2 = 18k 电位器

R3 = 1k 电阻

R4， R5 = 220 欧姆电阻

C1 = 680 皮法电容

C2 = 0.01uf 电容

D1， D2 = 1N4148 二极管

T1 = SL100 NPN晶体管

T2 = SK100 PNP 晶体管

S1 = SPST 瞬时接触开关

XMTR = 超声波发射器 40-50khz

超声波接收器零件清单：

RCVR = 超声波接收器 40-50khz

RL1 = 6volt 200ohm 电阻

IC2 = CA3140

VR2 = 250k 可变电阻

R6 = 390k 电阻

R7 = 470k 电阻

R8， R12 = 15k 电阻

R9 = 12k

R10， R13 = 10k

R11 = 4.7k

R14 = 100k 电阻

R15 = 33 ohm 电阻

C3 = 0.22uf 陶瓷电容

C4 = 0.1uf 陶瓷电容

C5 = 560n 陶瓷电容

T3，T4 = BC548 NPN 晶体管

T5 = BC558 PNP 晶体管

T6 = SL100 NPN 晶体管

D3，D4，D5 = 1N4148 二极管

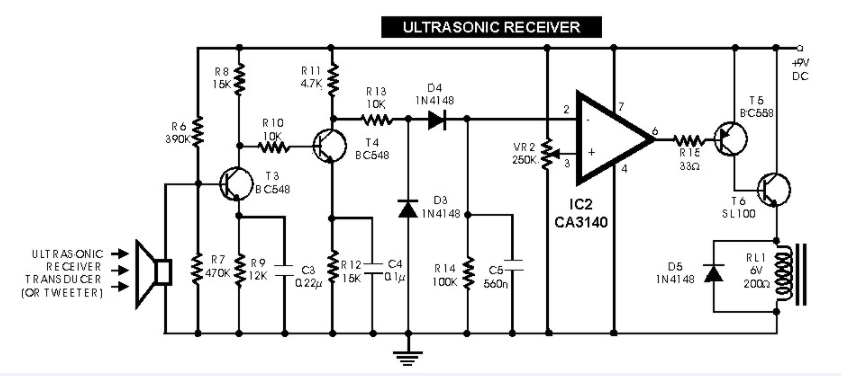

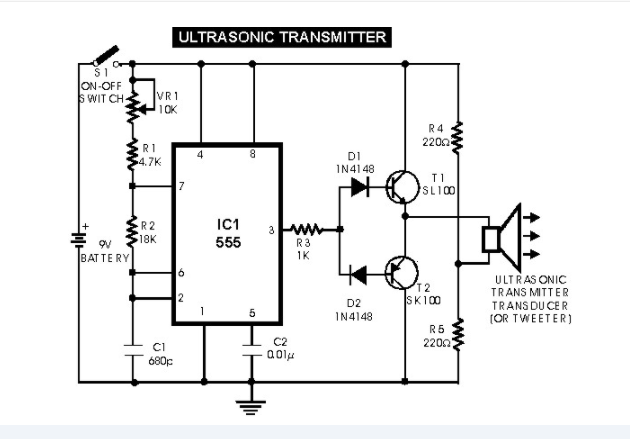

超声波发射器使用基于 555 的非稳态多谐振荡器。它以 40-50 kHz 的频率振荡。这里使用超声波发射器换能器来非常有效地传输超声波。发射器由 9 伏 PP3 单电池供电。超声波接收电路使用超声波接收换能器来感测超声波信号。它还使用了一个两级放大器、一个整流级和一个反相模式的运算放大器。运算放大器的输出通过互补的继电器驱动级连接到继电器。如果需要，一个 9 伏电池消除器可用于接收器电路。当按下发射器的开关 S1 时，它会产生超声波。声音由超声波接收换能器接收。它将其转换为相同频率的电气变化。这些信号由晶体管 T3 和 T4 放大。然后对放大的信号进行整流和滤波。滤波后的直流电压提供给运算放大器 IC2 的反相引脚。IC2 的非反相引脚通过预设的 VR2 连接到可变直流电压，VR2 确定接收器接收到的用于继电器 RL1 操作的超声波信号的阈值。IC2的反相输出用于偏置晶体管T5。当晶体管 T5 导通时，它向晶体管 T6 提供基极偏置。当晶体管 T6 导通时，它启动继电器。继电器可用于控制任何电气或电子设备。IC2 的非反相引脚通过预设的 VR2 连接到可变直流电压，VR2 确定接收器接收到的用于继电器 RL1 操作的超声波信号的阈值。IC2的反相输出用于偏置晶体管T5。当晶体管 T5 导通时，它向晶体管 T6 提供基极偏置。当晶体管 T6 导通时，它启动继电器。继电器可用于控制任何电气或电子设备。IC2 的非反相引脚通过预设的 VR2 连接到可变直流电压，VR2 确定接收器接收到的用于继电器 RL1 操作的超声波信号的阈值。IC2的反相输出用于偏置晶体管T5。当晶体管 T5 导通时，它向晶体管 T6 提供基极偏置。当晶体管 T6 导通时，它启动继电器。继电器可用于控制任何电气或电子设备。

电路笔记：

通过调节 VR1，产生的超声波频率可以在 40 到 50 kHz 范围内变化。调整它以获得最佳性能。

超声波的方向性很强。因此，当您操作开关时，发射器的超声波发射器换能器应朝向接收器电路的超声波接收器换能器放置，以便正常工作。

发射器使用 9 伏 PP3 电池。接收器可以由电池供电器供电，并始终保持在开启位置。

对于闩锁设施，如果您想打开和关闭负载，请使用 DPDT 继电器。IC2和继电器之间可以插入一个触发器。如果你只想要一个？ON 时间延迟？仅在 IC2 的输出端使用 555。继电器将在由 555 单稳态多谐振荡器的定时元件确定的所需时间段内通电。

超声波由许多天然来源发射。因此，有时，电路可能会被错误触发，尤其是当电路与触发器一起使用时，并且没有补救措施
