如何构建一款低功率FM发射机

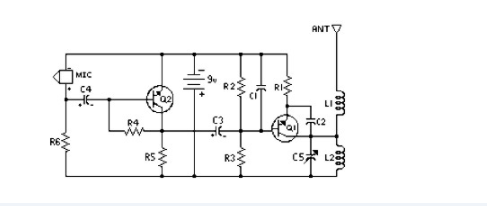

这是一款低成本且易于构建的低功率 FM 发射机。在 9V 电源下运行时，FM 发射器的范围声称约为 300 英尺。在 12V 电源下运行时，声称增加的范围约为 400 英尺。请注意，此发射器不应用作房间或电话窃听器。

元件清单：

C1 = 1nF

C2 = 5.6pF

C3，C4 = 10uF/16V

C5 = 3-18pF Varco/Varicap

R1 = 270 Ohm 1/4W

R2，R5，R6 = 4.7K 1/4W

R3 = 10K 1/4W

R4 = 100K 1/4W

Q1、Q2 = 2N2222A 或 2N3904 或 NTE123A

L1、L2 = 5 圈空芯线圈

MIC = 驻极体麦克风

MISC：9V 电池卡扣、PC 板、天线线

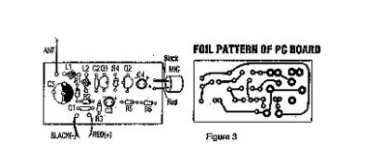

印刷电路板设计：

轻松构建 FM 发射器电路笔记

L1 和 L2 是 5 匝 28 AWG 漆包漆漆包线绕制，内径约 4mm。圆珠笔的内部效果很好（容纳墨水的塑料管）。绕线后取下模板，然后将线圈安装在电路板上，注意不要弯曲。

C5 用于调音。该发射机在正常广播频率 （88-108MHz） 上运行。

您可能想用 0.01uF 电容器绕过电池。

操作可能不需要天线。
