最简单的射频发射器电路

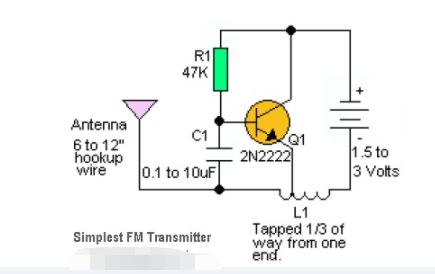

这可能已成为您在任何地方都能找到的最简单的射频发射器。它总共有五个部分，可以构建成一个非常小的空间。它非常适合短距离传输有用的科学展览项目或其他科学相关项目。

它的工作电压为 1.5 到 3 伏，小助听器电池或锂“硬币”电池是理想的选择。可以将热敏电阻或光敏电阻与 R1 串联插入，以根据输入具有不同的输出频率。

频率也可以通过改变 C1 的值来改变。推荐使用 2N2222 晶体管，但您也可以尝试其他类型。性能往往因类型而异，也因晶体管而异。L1 是 20 到 30 匝细电磁线（24 到 32 ga.），紧密缠绕在直径为 1/8 到 1/4 英寸的非导电形式上。线圈从一端抽头 1/3，抽头连接到 Q1 的发射极。您可以对该电路中的所有元件值进行试验。在这个电路中没有什么是关键的，但性能可以有很大的变化。
