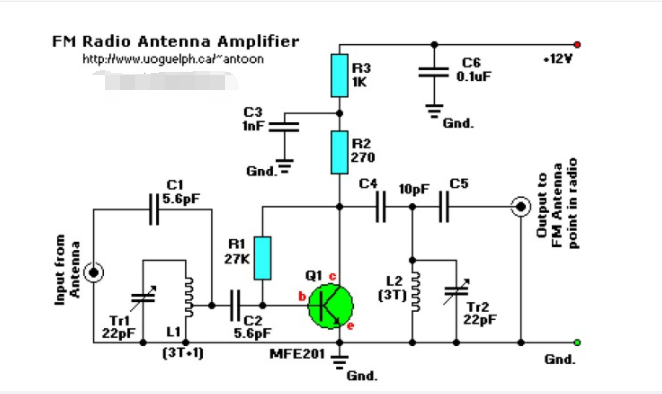

调频天线增强器的电路图分享

这是有源调频接收天线放大器，用于增强天线捕获的调频信号，您可以将电路称为“调频天线增强器”。

只需使用少量零件，您就可以组装出这种可靠的 FM 放大器电路。它仅使用 1 个 UHF/VHF 型晶体管 MFE201 运行。该放大器将清楚地拉入所有远处的 FM 电台。该电路配置为围绕 VHF/UHF 晶体管 MFE201 布线的共发射极调谐射频前置放大器。您会发现一些不同的型号可能也可以使用，例如 NTE107、2SC2570 等。

调整电容微调器 C1 和 C2 以获得最佳增益。输入线圈 L1 由 4 匝 20SWG 漆包铜线在 5mm 直径的成型器上组成。它在从接地引线侧开始的第一圈被抽头。线圈 L2 与 L1 相当，但只有三匝。引脚配置如图所示。
