简单的220V调光器电路

这个简单的220V调光器电路可用于调节电源灯的亮度。它也可用于调节交流电机的速度。它使用双向可控硅、双向可控硅，并且还内置了射频干扰 （RFI） 噪声抑制电路。

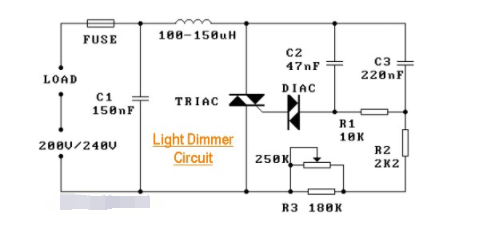

原理图，示意图：

元器件清单：

R1 = 10K

R2 = 2K2

R3 = 180K

电位器 250K

C1 = 150nF/400V 浸胶

C2 = 47nF/630V？浸渍聚酯

C3 = 220nF/250V AC 浸渍聚酯

双向可控硅 = 2N6075 或 BT136-500D 双向可控硅

= HT-32

FUSE 2A 或 3A

电路的工作原理：

这里的电路通过三端双向可控硅开关控制负载的平均功率。交流电源仅在每个周期的受控部分应用于负载。三端双向可控硅开关在其周期的一部分内保持关闭状态，然后在电路确定的时间触发开启。该电路的主要问题是射频干扰 （RFI）。

射频干扰。每次三端双向可控硅开关打开时，负载电流都会非常迅速地变化——几微秒——从零到由灯电阻和该时刻的电源电压值确定的值。这种转变会产生 RFI。三端双向可控硅开关在 90 度触发时最大，在接近电源交流波形的零或180度触发时最小。

由于三端双向可控硅开关和灯负载之间可能有很长的电源线会辐射此 RFI，因此通常将 LC RFI 抑制网络内置到这些类型的电路中。您可以通过将 FM 收音机靠近调光器电路来检测此 RFI。将扼流圈短路并注意 RFI 增加。绕线线圈和 C1 提供 RFI 抑制网络。

下载 220V 调光器的电路文档。该电路的套件可在 kitsrus.com 获得，请访问网站购买套件。
