IE和FEBI求解器详解及对比

在最新的HFSS2015里面，HFSS总共有五种算法求解器，如下图：

HFSS-IE求解器综述：

HFSS-IE的全称是积分方程法求解器，它是一个基于全波积分方程的电磁场求解器，该求解器采用的是面网格，求解的导体和介质模型表面的电流，由于HFSS-IE不需要另外绘制空气盒子并对其划分网格和计算，因此可以高效求解开发空间的辐射和散射问题，特别适合于计算大尺寸的开放域问题。HFSS-IE求解器的主要特点如下：

支持无限大地平面设定；

无需另外设定吸收边界条件；

参考地可以使用镂空图形；

支持单点离散扫频和插值扫频；

支持HFSS场到场链接。

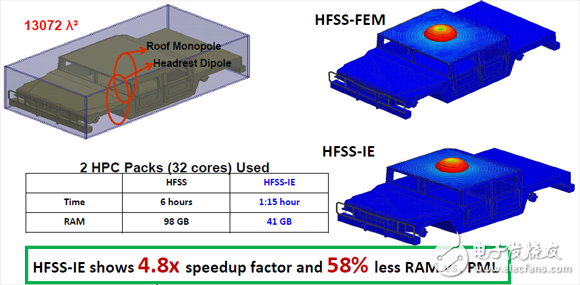

IE求解器在电大尺寸结构方面与FEM求解器的求解效率对比如下图：

由上图可以看到，IE求解器在求解电大尺寸的开发问题时相比FEM求解器在求解效率上有很明显的提升。因此IE求解器非常适合用于飞机、舰船的RCS分析，天线布局，反射面天线分析等。

HFSS-IE求解器使用指南：

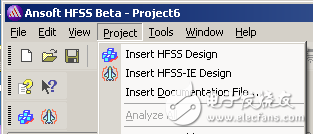

1.新建一个Project文件并添加HFSS-IE Design：

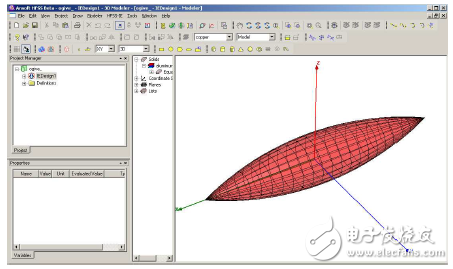

2.模型参数化建模。注意，HFSS-IE里面是不需要单独绘制Air Box的！

除了不需要绘制Air Box意外，HFSS-IE里面没有Curvilinear的网格类型，所以曲面会按照Surface Approximation选项中的设置采用多段折线的方式来进行逼近迭代。此外，HFSS-IE只支持各向同性的材料，并且不支持铁氧体材料。

3.给材料赋值及边界条件：

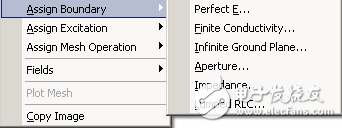

HFSS-IE里面支持的边界条件如下图：

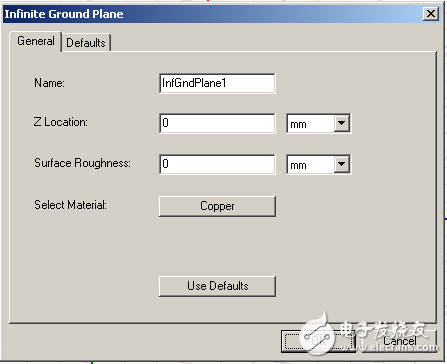

由上图可以看到，HFSS-IE的边界条件类型比较少，其中Infinite Ground Plane的边界条件必须设置和X-Y平面平行，通过Z Location选项可以调节其在Z轴方向的具体位置。此外，Infinite Ground Plane边界条件上可以通过设置Aperture边界条件来实现类似金属上开孔的效果。 特别注意的是，HFSS-IE的Select Material选项中只能选择金属材料（如铜、理想导体等）。

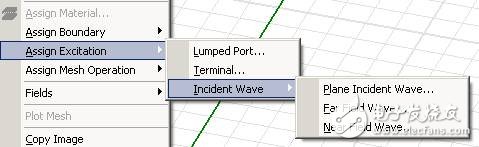

4.设置端口和激励：

HFSS-IE里面的激励只能设置成Terminal Lumped Gap Port和Incident Wave两种，具体设置方法与HFSS主界面一致。通过设置Incident Wave端口，可以利用Data Link将HFSS中计算得到的远场和近场辐射数据作为激励源链接到HFSS-IE当中，实现场到场的协同分析，如下图：

5.设置求解条件：

HFSS-IE的求解设置界面与HFSS基本相同，只是少了一些选项，如下图：

需要注意的是，HFSS-IE不支持快速扫频方式，在进行表格网格剖分时，HFSS-IE将考虑到波长细分参数（Lambda Refinement），对于介质的表面，对应于电磁波在该介质中的波长；对于导体而言，则对应于电磁波在周围传播媒质中的波长。
