HFSS端口Wave Port和Lumped Port的介绍

Wave Port是HFSS中典型的外部端口，这里所说的外部是指只有一侧有场分布，一般都在边界和背景的交界处。外部端口需要通过传输线的方式才能将激励信号加入到结构中，而外部端口通常会定义成传输线的截面。Wave Port截面就是HFSS求解结构参数时的参考面，它对于S参数的相位计算非常重要。HFSS在端口截面处求解传输线的特性，得到端口的特性阻抗和传播常数，用于计算S参数。

1.传输线原型：

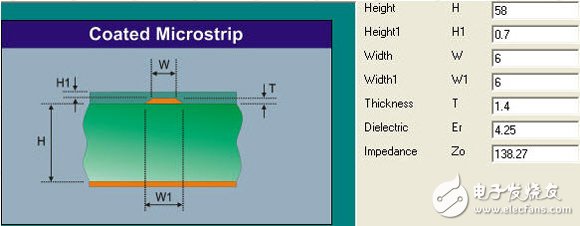

传输线线宽W=6mil，线间距S=3W=18mil，线长2000mil，层叠结构是铜厚1.4mil，传输线距离下方的GND平面58mil，介质的介电常数是4.25，如下图：

由上图有Polar计算得到的传输线的特性阻抗是138.27ohm。

2.airbox背景作为Wave Port端口：

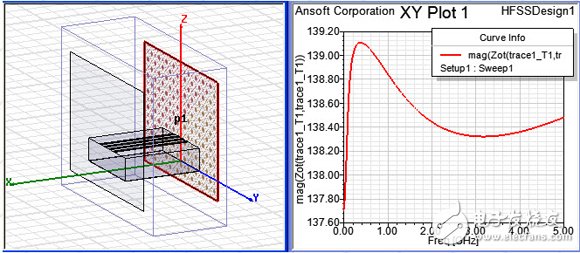

将Wave Port创建在Boundary face of free space上，且让Wave Port平面紧贴传输线，如下图所示:

上图可以看到，HFSS计算得到的传输线的阻抗大约是136.7~138.5ohm，这个结果与原型中的Polar的特性阻抗计算值是完全吻合的。

3.以PCB侧边YZ平面作为Wave Port端口：

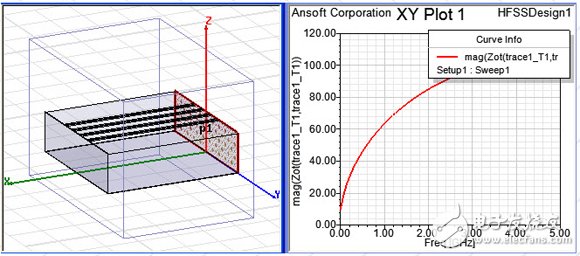

将Wave Port创建在PCB的侧边YZ平面上，且让Wave Port平面紧贴free space，如下图所示:

上图可以看到，仿真出来的特性阻抗随着频率有比较大的变化，这是因为Wave Port没有考虑传输线上方空间的电磁场效应导致的，因此这个结果是错误的。

4.Wave Port端口不紧贴free space：

将Wave Port创建在PCB的侧边YZ平面上，但是让Wave Port平面不紧贴free space，如下图所示:

上图可以看到，HFSS无法继续仿真，因为不但没有考虑传输线上方空间的电磁场效应，而且在free space boundary与PCB侧边上的Wave Port之间的空间上没有电磁场的information。

5.新增Wave Port端口平面不紧贴free space：

在PCB的侧边YZ平面上，另建一个“矩形平面”，该平面紧贴传输线但不贴free sapce boundary，在这个新的平面上设置Wave Port，如下图：

上图可以看到HFSS仿真得到的传输线的特征阻抗是223.9ohm左右，与Polar的计算结果偏差很大，这个结果时错误的。

6.新增Wave Port端口大平面且紧贴free space：

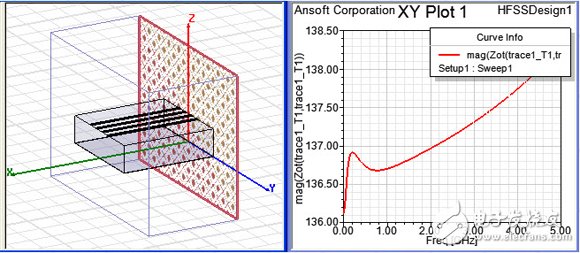

在PCB的侧边YZ平面上，另建一个“矩形平面”，该平面紧贴传输线且紧贴free sapce boundary，平面下部超出PCB下边沿，在这个新的平面上设置Wave Port，如下图：

上图看到，HFSS计算得到的传输线的阻抗大约是136.7~138.5ohm，这个结果与原型中的Polar的特性阻抗计算值是完全吻合的。
