MSAP技术特点及标准进展

　　1 引言

　　随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，主要表现在：

　　（1）设备类型众多，管理复杂。

　　（2）线缆连接复杂，占用空间大。

　　（3）网络管理差，给运维工作带来巨大难度。

　　基于以上原因，推出了MSAP技术。MSAP是多业务接入节点的简称，向用户提供E1/V.35租用线和专线业务以及以太网专线业务。

　　MSAP主要采用星形拓扑，可以为每个客户单独使用一路光纤，增强业务接口/带宽的需求变更，通过更换远端设备或增加中心点板卡/设备即可解决客户业务变更要求，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障;提高运营维护能力，缩短故障排除时间;提高运营商的机房利用率并降低运营商的运维成本;提高网络安全性和保护能力;适应不同客户对网络质量的差异化需求以及未来网络发展的需要。

　　2 技术特点

　　（1）网络位置

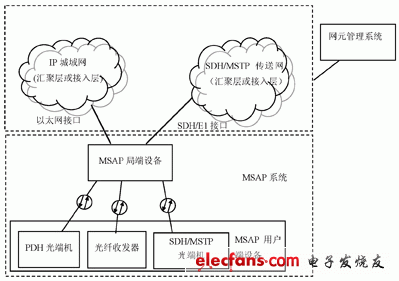

　　MSAP系统作为末端接入系统，能够向用户提供E1/V.35租用线和专线业务以及以太网专线业务，其网络位置参见图1。

　　图1 MSAP网络位置

　　MSAP系统通过SDH接口或以太网接口与SDH/MSTP传送网或IP城域网相连;通过E1，10/100BASE-T接口或V.35接口和客户设备相连。

　　MSAP系统通常采用两种总线方式：一种为TDM总线;另一种为TDM和IP总线，能够将以太网业务不经SDH交叉直接汇聚到IP城域网，并实现各种业务板内以及业务板之间的以太数据交换。

　　MSAP系统可以通过带内和带外方式和网元管理系统相连。

　　（2）功能模型

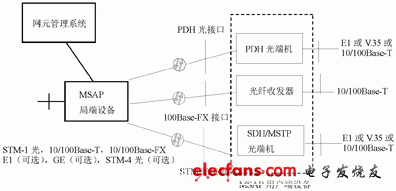

　　MSAP设备包括局端、用户端和网元管理系统3部分，系统组成参见图2。局端设备具备SDH交叉功能，和用户端设备通过PDH光接口或者100BASE-FX接口相连。

　　图2 MSAP系统组成图

　　MSAP局端设备的线路口可以提供STM-1光接口，SMT-4光接口，E1接口。业务板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。

　　用户端设备包括3类：PDH光端机，光纤收发器和SDH/MSTP光端机。可以提供E1接口，V.35接口和10/100BASE-T接口的一种或者多种。

　　MSAP系统的管理信息通过以下方式传送：

　　●带内方式：采用专用E1电路（利用STM-N中的一个VC12实现通道）或SDH的DCC通道。

　　●带外方式：IP网，通过外部10/100BASE-T管理接口通过IP网络接入到网元管理系统（EMS）。
