多载波3G收发机的可行性

　　本应用笔记旨在阐明实现多载波3G收发机的可行性以及子系统的主要性能要求。

　　一般框图

　　图1给出了本文使用的一般框图。虽然实际应用有很多设计变化，但是该架构基本体现了收发机部分的主要内容。

　　该架构是一套灵活的无线电平台，可用于包括WCDMA、CDMA2000和TD-SCDMA在内的多种通信标准。

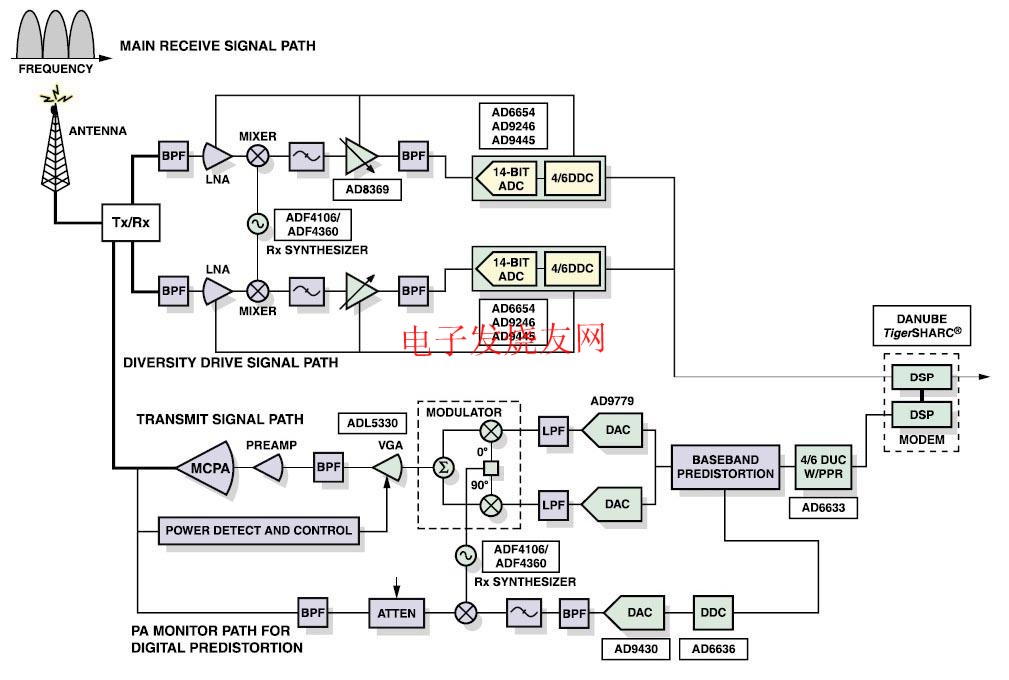

　　图1. ADI宽带多载波TRX通用平台CDMA2000/WCDMA/TD-SCDMA。

　　其可能变化包括高IF采样或低IF采样以及接收部分直接变频等。尽管后者不适用于当前的多载波通信，却被公认为在不久将来将成为低成本、高性能解决方案。在发射路径中，只要提供一定量的IQ平衡，多数应用都可使用直接RF调制。这代表着成本最低的发射路径。对于需要高性能而无IQ平衡网络的应用，超外差式IF上变频则是另一种良好的选择。

　　除上面讨论的电路原理图方面的差异以外，还有许多装配选项,这些装备选项具有较大的影响。这些选项包括系统级分割，如Rx和Tx电路板相分离，无线电和基带处理相分离等。其他选项包括芯片分割。在单封装中同时融入了Rx和Tx功能的MxFE，即是例子之一。该选项有利于提高集成度，降低成本，能够很好地替代低容量系统选项。其他选项包括，结合ADC和RSP以提高集成度、降低成本，同时规避进出口限制。这些以及其他选项都值得深入探讨。

　　WCDMA

　　本报告规范参照了3GPP TS 25.104 V6.2.0对广域基站(BS)要求，特别是第7章内容。此标准的关键规范是参考灵敏度、频带划分和阻塞要求。假定Node B终端无需同时满足灵敏度和与不同平台的阻塞要求。我们可能需要在满足广域基站灵敏度的同时达到局域基站阻塞要求，但这并不是本文讨论的内容。需要注意的是中域和局域基站Node B终端与广域基站有类似的动态范围要求，不同之处在于需要增大输入电平。这些可以通过相同的设计仅提高电平规划实现，因为这些系统能容许噪声的增加。

　　接收部分

　　接收机工作条件：在3.84 MHz信道带宽内，标准要求的最低灵敏度为–121dBm， 也即每赫兹信号密度-186.8dBm/Hz。如有注明，同时适用WCDMA测试条件规定的–115 dBm/3.84 MHz (–180.8 dBm/Hz)。
