THS7347 具有I2C控制、监视器直通、2:1 MUX的3通道

THS7347采用革命性的互补硅锗（SiGe）BiCom3工艺制造，是一款低功耗、单电源2.7V至5V的3通道集成视频缓冲器，具有水平（H）和垂直（V）同步信号路径。它包含一个500 MHz带宽、1200 V/µs单位增益缓冲器，非常适合驱动模数转换器（ADC）和视频解码器。与单位增益缓冲器并行，监视器直通路径允许将输入信号传递到其他系统。该路径具有6-dB增益、500MHz带宽、1300-V/µs转换速率、SAG校正能力和禁用时的高输出阻抗。

数据手册：*附件：THS7347 具有I2C控制、监视器直通、3通道RGBHV视频缓冲器技术手册.pdf

THS7347的每个通道都可以单独进行I2C配置，以实现所有功能，包括控制2:1输入多路复用器。其轨对轨输出级允许交流和直流耦合应用。

特性

3-CVBS、S-Video、EDTV、HDTV Y'P'P'R、G'B'R'和R'G'B'视频放大器
带可调施密特触发器的H/V同步路径
2:1输入多路复用器
每个通道上所有功能的I2C控制
ADC缓冲的Unity增益缓冲路径：
500 MHz带宽，1200 V/µs转换速率
监视器传递功能：
500 MHz带宽，1300 V/µs转换速率
6-dB增益，具有SAG校正功能
禁用状态下的高输出阻抗
可选输入偏置模式：
AC耦合同步尖端夹
交流电与偏压耦合
直流耦合偏移
直流耦合
+2.7V至+5V单电源操作
总功耗：3.3V时为265 mW
禁用功能将电流降至0.1µA
轨对轨输出：
输出摆动在轨道0.1 V以内，允许交流或直流输出耦合
无铅、RoHS TQFP封装

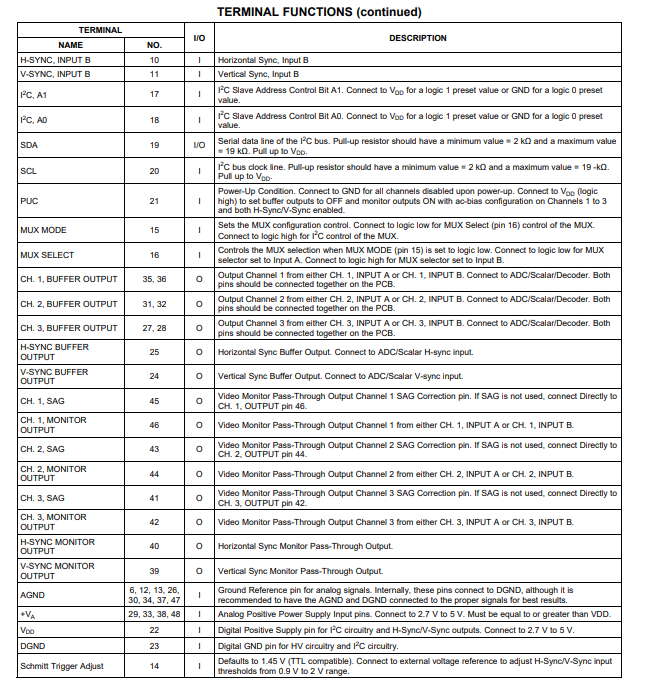

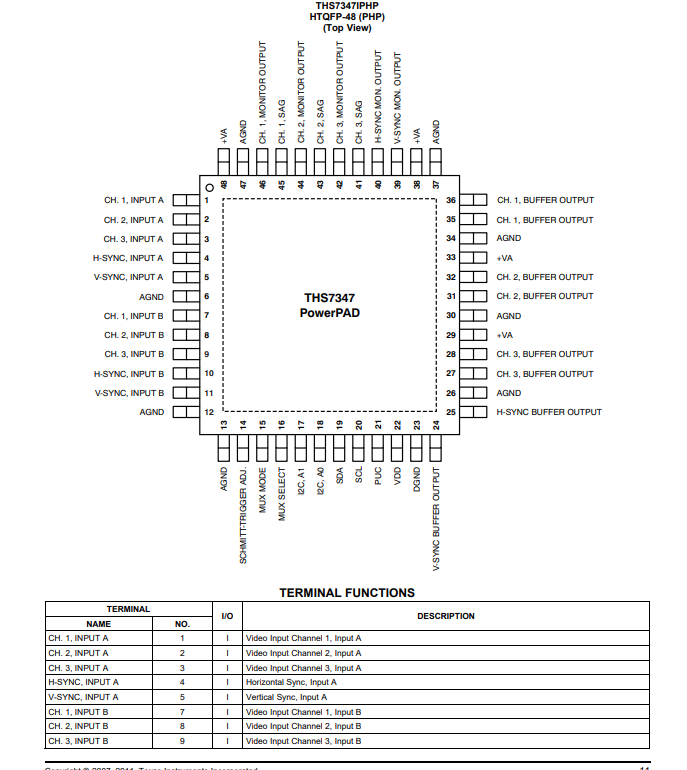

引脚功能和配置

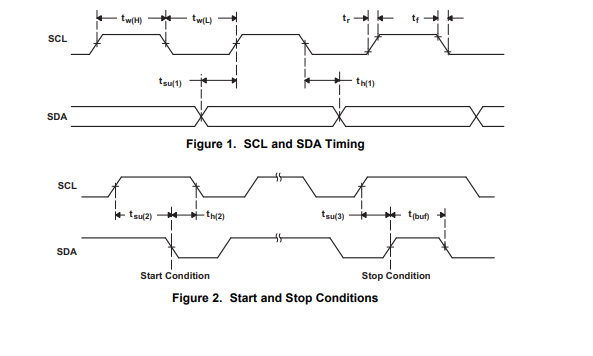

时序图

功能方框图

应用
投影仪
专业视频系统
LCD/ DLPe/Locs输入缓冲
