INA193A-EP 增强型产品 -16V 至 80V、500kHz 电流检测放

带有电压输出的INA193A电流分流监测器可以在-16V至80V的共模电压下检测分流器上的压降，与INA19x电源电压无关。它们有三种输出电压刻度：20 V/V、50 V/V和100 V/V。500 kHz带宽简化了电流控制回路的使用。

数据手册：*附件：INA193A-EP 增强型产品 -16V 至 80V、500kHz 电流检测放大器技术手册.pdf

INA193A的工作电压为2.7V至18V，最大消耗1300-µa的电源电流。它在扩展的工作温度范围（-55°C至125°C）内指定，并采用节省空间的SOT23封装提供。

特征
宽公共模式电压：
-16 V至80 V
低误差：超过温度3.0%（最大）
带宽：高达500 GHz
提供三种传输功能：20 V/
50 v/v和100 V/v
完整的电流感应解决方案

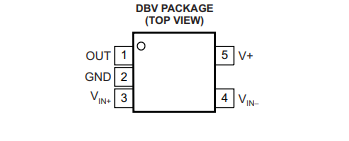

连接图

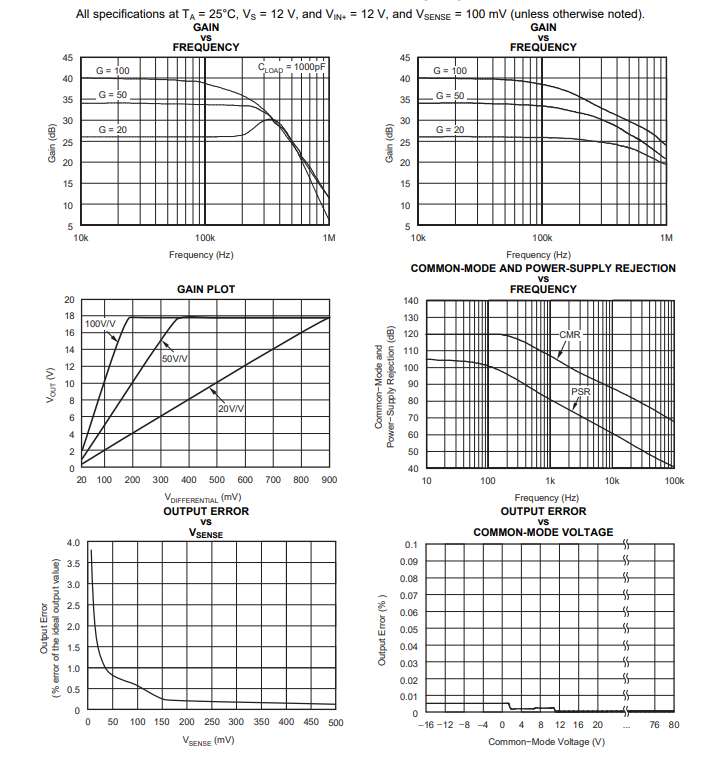

典型特性

应用
焊接设备
笔记本电脑
手机
电信设备
汽车
电源管理
电池充电器
