LMP7707 精密 CMOS 输入 RRIO 宽电源电压范围解补偿单

LMP7707/LMP7708/LMP7709器件是单、双和四低偏移电压、轨到轨输入和输出精密放大器，每个放大器都有一个CMOS输入级和宽电源电压范围。LMP7707/LMP7708/LMP7709是LMP精密放大器系列的一部分，是传感器接口和其他仪器应用的理想选择。这些失代偿放大器在6或更高的增益下是稳定的。

数据手册：*附件：LMP7707 精密 CMOS 输入 RRIO 宽电源电压范围解补偿单通道放大器技术手册.pdf

LMP7707/LMP7708/LMP7709具有小于±200µV的低偏移电压和小于±1 pA的低输入偏置电流，是精密应用的理想选择。LMP7707/LMP7708/LMP7709采用VIP50技术制造，该技术允许将CMOS输入级和12V的电源电压范围与轨到轨共模电压能力相结合。LMP7707/LMP7708/LMP7709是许多应用中的完美选择，在这些应用中，传统的CMOS部件由于电压条件而无法工作。

LMP7707/LMP7708/LMP7709中每一个的轨对轨输入级的独特设计显著减少了通常与轨对轨输出放大器相关的CMRR毛刺。互补输入级的两侧都经过了修整，从而减小了NMOS和PMOS偏移之间的差异。输出在任一轨道的40mV范围内摆动，以在需要低电源电压的应用中最大限度地提高信号动态范围。

LMP7707采用节省空间的5针SOT-23和8针SOIC封装，LMP7708采用8针VSSOP和8针SOIC封装，四路LMP7709采用14针TSSOP和14针SOIC包装。这些小封装是面积受限的PC板和便携式电子产品的理想解决方案。

特征
除非另有说明，否则典型值为
Vs = 5V。
输入失调电压（LMP 7707）±200 μV（最大）
输入失调电压（LMP 7708/LMP 7709）
+220 μV（最大）
输入偏置电流±200 fA
输入电压噪音9 nV/Hz
CMRR 130 dB
开环增益130 dB
温度范围-40 ℃至125 ℃
收益带宽积（Ay =10）14 MHz
稳定在10或更高的收益
电源电流（LMP 7707）715 μA
电源电流（LMP 7708）1.5 mA
电源电流（LMP 7709）2.9 mA
电源电压范围2.7V至12 V
轨到轨输入和输出

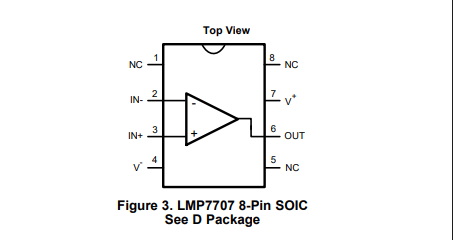

连接图

典型特性

应用
高通量传感器接口
电池供电仪器
高增益放大器
DAC缓冲器
仪表放大器
有源滤波器
