THS7316 具有 5 阶滤波器和 6dB 增益的 3 通道 HDTV 视

THS7316采用硅锗（SiGe）BiCom III工艺制造，是一款低功耗单电源3-V至5-V、3通道集成视频缓冲器。它包含一个5阶修改的巴特沃斯滤波器，可用作DAC重建滤波器或ADC抗混叠滤波器。36 MHz滤波器是HDTV视频的完美选择，包括Y'P'P'R 720p/1080i、G'B'R（R'G'B'）和VGA/SVGA/XGA信号。

数据手册：*附件：THS7316 具有 5 阶滤波器和 6dB 增益的 3 通道 HDTV 视频放大器技术手册.pdf

作为THS7316灵活性的一部分，输入可以配置为交流或直流耦合输入。直流+140 mV输入偏移偏移，以允许输出端在0 V输入下实现完全同步动态范围。交流耦合模式包括一个透明的同步尖端箝位选项，用于同步信号，如Y’或绿色同步信号。通过添加外部电阻器，可以实现P'B/P'R/非同步信道的交流耦合偏置。

THS7316是所有输出缓冲应用的完美选择。其具有6-dB增益的轨对轨输出级允许交流和直流线路驱动。每个通道驱动2条视频线或75个负载的能力，使视频线驱动器具有最大的灵活性。18.3mA的总静态电流使其成为USB供电、便携式或其他对电源敏感的视频应用的绝佳选择。

THS7316采用符合RoHS标准的小型SOIC-8封装。

特征
3个高清电视视频放大器，适用于Y ' P ' eP ' R 720 p和
1080 i，GB ' R '（R ' G ' B '），VGAISVGA/LGA
集成低通过滤器
5阶36 MHz（3分贝）巴特沃斯过滤器
31 MHz时-1分贝通带带宽

• 74 MHz时30分贝衰减
  多功能输入偏置
  直流。与140-mA输入Move耦合
  AC。与同步尖端钳耦合
• 允许AC。与偏置结合
  内置6-分贝Gain（2 V/V）
  3-V至5-V单电源工作
  轨到轨输出：
  输出摆动在100 mA以内
  允许交流或直流输出耦合的轨
  支持每个通道行驶2条线路
  总静态电流为3.3 V时，低18.3 mA
  0.1% /0.1°的低差异放大/相
  SOlC-8封装

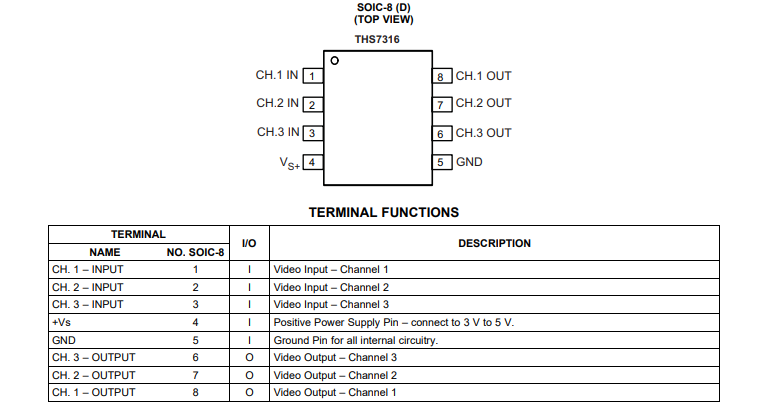

  引脚功能和配置


典型特性

功能方框图

应用
机顶盒输出视频缓冲
PVR/DDVR输出缓冲
USB/便携式低功耗视频缓冲
