Analog Devices Inc. ADPL42002 CMOS LDO 线性稳压器技术手

Analog Devices Inc. ADPL42002 CMOS LDO线性稳压器具有低噪声，工作电压范围为2.7V至20V，可提供高达200mA的输出电流。此系列稳压器非常适合用于调节工作电压为19V至1.2V的高性能模拟和混合信号电路。ADPL42002稳压器采用先进的专有架构，可提供高电源抑制、低噪声，并实现出色的线路和负载瞬态响应。对于5V或更低的固定选项，稳压器的输出噪声为 20μVRMS ，与输出电压无关。此系列稳压器有四个固定输出电压选项，每个固定输出电压均可通过外部反馈分压器进行调整，使其高于初始设定点。典型应用包括精密放大器、ADC和DAC电路、通信、基础设施、医疗保健、工业和仪器仪表。

数据手册：*附件：ADPL42002 20V、200mA、低噪音、COMS LPO线性调节器技术手册.pdf

特性

• 低噪声： 20μVRMS ，与固定输出电压无关
• PSRR：78dB（10kHz、~VOUT≤5V、~VIN~~ =7V时）
• 输入电压范围：2.7 V至20 V
• 200 mA最大输出电流
• 初始精度：±1%
• 精度对线，负载以及温度：
• ±1.8%, TJ = − 40°C至125 °C
• 低压差电压：220mV（典型值，负载=200mA、VOUT =5V时）
• 用户可编程软启动
• 空载时具有低静态电流IGND ：80μA（典型值）
• 低关断电流：VIN =5V时为1.8μA、VIN =20V时为3.0μA
• 在搭配小型2.2 µF陶瓷输出电容器时可稳定工作
• 固定输出电压选项：1.8 V、2.5 V、3.3 V和5 V
• 可调输出：1.2V至 VIN–VDO ，输出可调节至高于初始设定点
• 精密使能
• 6引脚LFCSP (2 mm x 2 mm) 和8引脚SOIC

应用

• 稳压到噪声敏感型应用
• ADC和DAC电路、精密放大器以及VCOVTUNE 控制电源
• 通信和基础设施
• 医疗和保健
• 工业和仪器

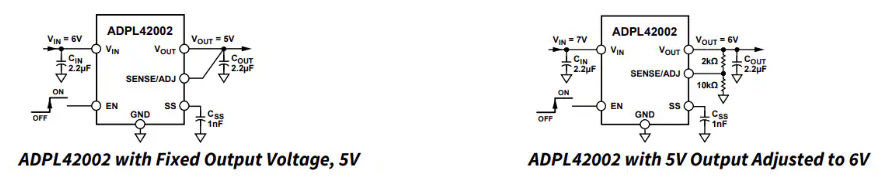

典型应用电路
