Analog Devices Inc. ADPL40502低噪声LDO线性稳压器技术手

Analog Devices ADPL40502低噪声、低压差(LDO)线性稳压器的工作电压范围为2.2V至5.5V，输出电流可高达200mA。在200mA负载条件下，低压差为150mV，这使其能够在较广的输入电压范围内运行，从而提升了效率。

数据手册：*附件：ADPL40502 低噪音、200 mA、MOS线性调节器技术手册.pdf

ADPL40502采用创新的电路拓扑，无需旁路电容器即可实现低噪声性能，因此非常适合用于射频应用和噪声敏感模拟。该稳压器还可在不影响电源抑制比 (PSRR) 或瞬态负载/线路性能的情况下实现低噪声性能。ADPL40502在200mA负载下的工作电源电流仅为290μA，因此适合用于电池供电便携式设备。

ADPL40502的EN输入端内置了一个下拉电阻器。该器件经过专门设计，能够与容量为1μF、容差为±30%的陶瓷输出和输入电容器配合使用，保持稳定运行，满足空间受限且需要高性能的应用场景的要求。ADPL40502可提供七个固定输出电压选项，大小从1.2 V至3.3 V不等。

热保护和短路过载保护电路可防止器件在不利条件下受损。Analog Devices ADPL40502采用微型5引线TSOT或6引线2mm x 2mm LFCSP封装，适用于小尺寸解决方案，可满足各种便携式电源应用要求。

特性

• 低噪声：20μVRMS
• 无需噪声旁路电容器
• 在搭配1μF陶瓷输入和输出电容器时可稳定工作
• 200 mA最大输出电流
• 输入电压范围：2.2 V至5.5 V
• 低静态电流
  • IGND = 20μA~，IOUT~ = 0μA
  • IGND = 290μA~，IOUT~ = 200mA
• 低关断电流：<1μA
• IOUT时 低压差：150mV
• 初始精度：±1%
• 精度对线，负载以及温度：±2.5%
• 7个固定输出电压选项（1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V）
• PSRR性能：70dB（10kHz时）
• 电流限制和热过载保护
• 逻辑控制功能
• EN输入上的内部下拉电阻器
• 封装选项
  • 5引线纤薄小外形晶体管 (TSOT) 封装
  • 6引脚引线框架芯片级(LFCSP)封装

应用

• 射频、压控振荡器(VCO)及锁相环(PLL)电源
• 手机
• 数码相机和音频设备
• 便携式和电池供电设备
• 直流-直流稳压后
• 便携式医疗设备

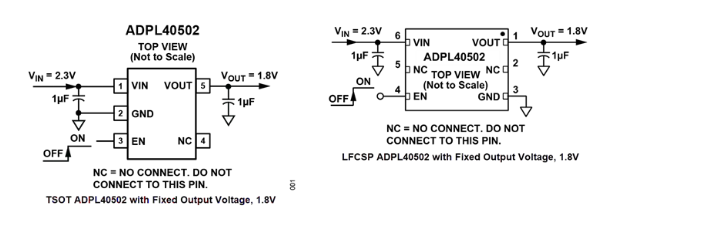

典型应用
