LMV601 单路、5.5V、1MHz、高输出电流 (75mA)、RRO运算

LMV601/LMV602/LMV604 是单路、双路和四路低压、低功率运算放大器。 它们专门针对低压通用应用而设计。 其它重要产品特性是低输入偏置电流、轨到轨输出和宽温度范围。 LMV601/LMV602/LMV604 在 10KHz，1MHz GBW，1.0V/μs 转换率和 0.25mV Vos 时的电压噪声为 29nV。 LMV601/2/4 可由一个低至 2.7V 的单个电源电压供电运行，同时汲取的静态电流为 100uA（典型值）。 在关断模式中，此电流可被减至 45pA。

数据手册：*附件：LMV601 单路、5.5V、1MHz、高输出电流 (75mA)、RRO运算放大器技术手册.pdf

−40°C 至 125°C 的工业增强型温度范围使得 LMV601/LMV602/LMV604 能够适应广泛的广泛环境应用。

LMV601 提供一个可用来禁用器件的关断引脚。 一旦处于关断模式，电源电流被减少至 45pA（典型值）。

LMV601 采用微型 6 引脚 SC70 封装，LMV602 采用节省空间的 8 引脚超薄型小外形尺寸封装 (VSSOP) 和小外形尺寸集成电路封装 (SOIC)，而 LMV604 采用 14 引脚薄型小外形尺寸封装 (TSSOP) 和 SOIC 封装。 这些小型封装放大器为需要最小印刷电路板 (PCB) 封装尺寸的应用提供了理想的解决方案。 有空间受限 PC 电路板要求的应用包含便携式和电池供电类电子元器件。

特性

• （典型 2.7V 电源值；除非另外注明）
• 2.7V 和 5V 技术规格
• 电源电流（每个放大器）100μA
• 增益带宽产品 1.0MHz
• 关断电流 (LMV601) 45pA
• 从关断中的接通时间 (LMV601) 5μs
• 内部偏置电流 20fA

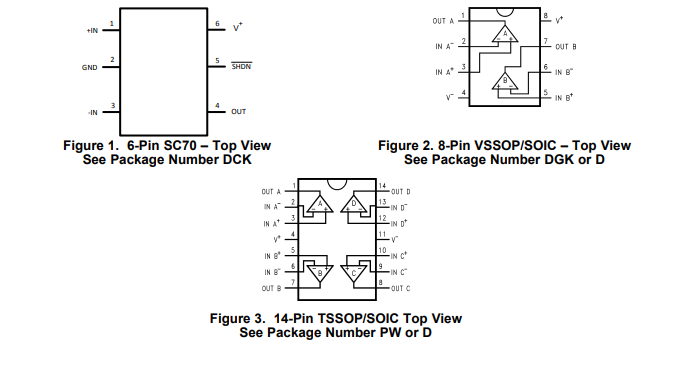

引脚图

典型特性

应用范围
无绳/蜂窝电话
笔记本电脑
掌上电脑(掌上电脑)
PCMCIA卡/音频
便携式/电池供电类设备
电源电流监控
电池监控
缓冲器
滤波器
驱动器
