1000W功率放大器电路原理图

这是使用许多功率晶体管构建的1000W功率放大器电路。以下方案图仅用于单声道/单声道，您可以构建两个相同的电路用于立体声音频系统。

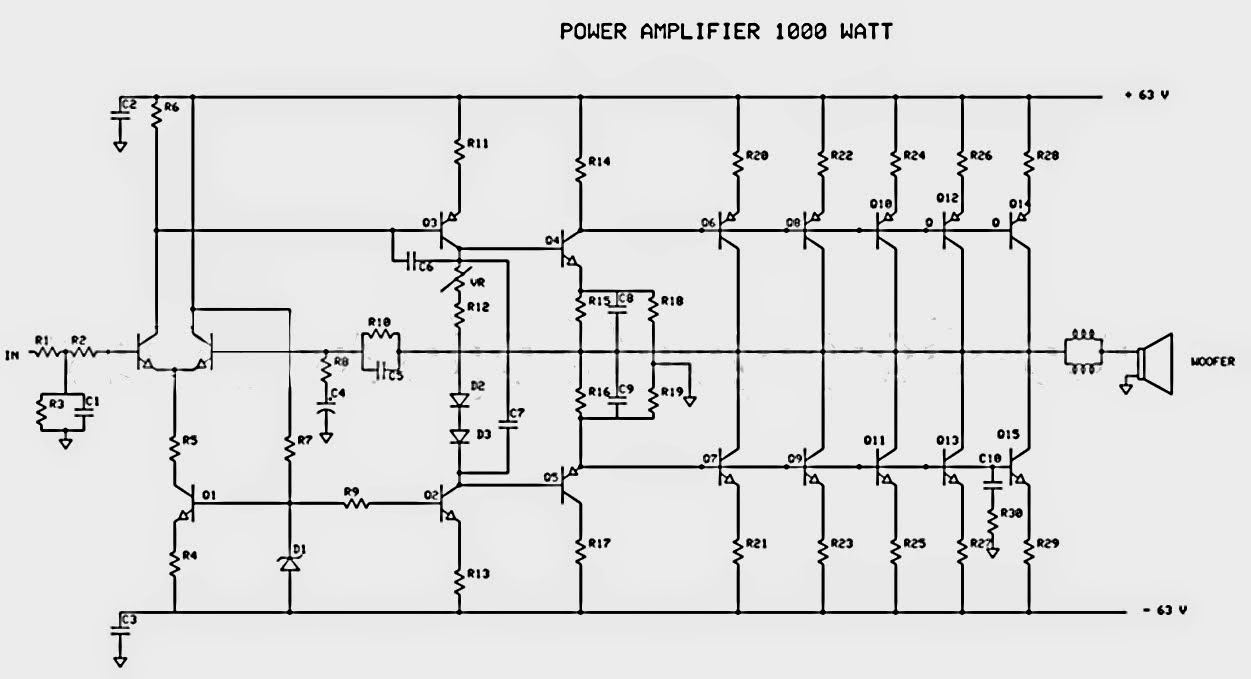

电路原理图：

该电路所需的电源至少单通道10A，立体声通道20A。采用对称供电（双极性），推荐电压63V。

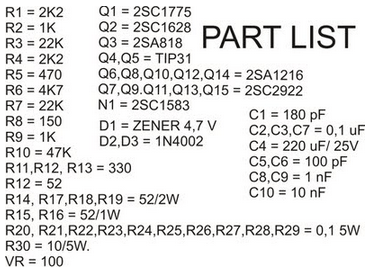

组件清单：

功率晶体管2SA1216和2SC2922必须安装在散热器上，以防止过热影响声音性能并使晶体管比正常情况更快损坏。

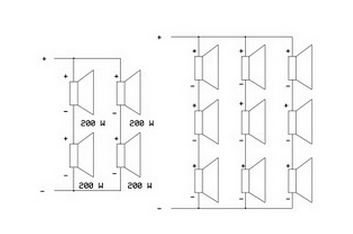

扬声器组合：

为了获得大功率的扬声器组合技术，可以采用并联串联的方式，将每组扬声器组合在一起，使其具有相同的阻抗、相同的类型（低音扬声器、中音扬声器或高音扬声器）和相同的功率。试用这款1000w功率的音频放大器时，请确保将音量调节到最低位置。
