400瓦70伏放大器原理图和PCB布局设计

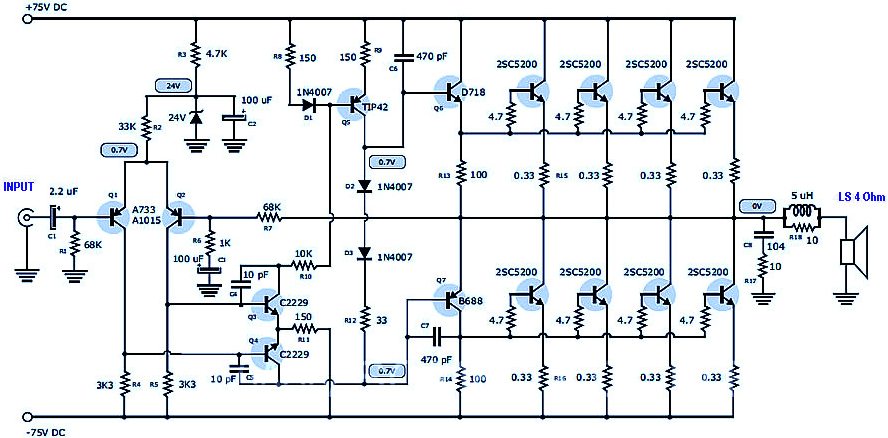

这是 400 瓦 70 伏放大器的原理图设计，能够在单通道中提供约 400W RMS 功率输出。本文提供了元件清单、PCB 布局设计和元件放置布局。电源模块已包含在 PCB 设计中。这些组件在市场上很容易找到。该电路使用安装在PCB上的8个2SC5200晶体管，需要散热器，并且应该安装在功率晶体管上，以防止过热并保持放大器的良好性能。

400 瓦 70 伏放大器零件清单

晶体管

2SC5200 或同等 MJL21194：8

2SD718 或同等 C5198：1

2SB688 或同等 A1941：1

2SC2229 或 2SC2230：2

A1015 或 A872：2

提示42：1

电容器

6800uF/80V或10000uF/80V电解电容：2个

100uF/80V电解电容：2个

2.2uF/50V电解电容：1个

10pF陶瓷电容：2个

470pF (471) 陶瓷电容器：2

电阻器

0.33欧姆5W：8

4.7欧姆1W：8

100欧1W电阻（棕、黑、棕）：2个

33欧姆1/4W（橙、橙、黑）：1个

150 欧姆电阻，1/4W（棕色、绿色、棕色）：3

10K 欧姆 1/4W 电阻（棕色、黑色、橙色）：1 个

1K ohm 1/4W 电阻（棕色、黑色、紫色）：1 个

4.7K欧姆1W（黄、紫、紫）：1个

68K 欧姆 1/4W（蓝、绿、橙）：2

33K 欧姆至 1/4W（橙、橙、橙）：1

3.3K欧姆1/4W电阻（橙、白、紫）：2个

二极管

15 安培或更大的二极管电桥：1 个

二极管 1N4007：3

18伏或24伏齐纳二极管：1个

其他的

保险丝座和3安培保险丝。

放大器的变压器应为 55 + 55 伏交流电，电流至少为 10 安培。

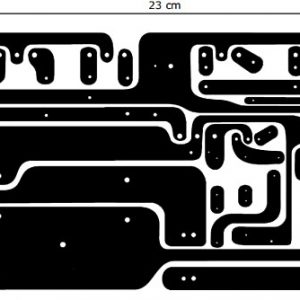

400 瓦 70 伏放大器 PCB 布局设计

这是 400w 功率音频放大器的 PCB 布局。尽管在原理图设计中并未包含电源，但电源已包含在印刷电路板中。请参阅本文末尾的连接图片。

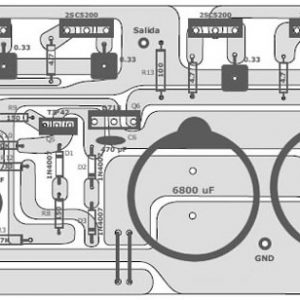

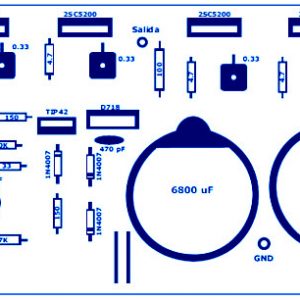

400 瓦 70 伏放大器顶部 PCB 设计和组件布局

400W功放连接
