600W MOSFET功率放大器电路图及PCB设计

这是600W MOSFET功率放大器的电路图。该电路将为阻抗为 4 欧姆的扬声器提供超过 600 瓦的音频输出。该高功率放大器电路仅在输出级使用6个N沟道MOSFET IRFP450，即可为您提供约400瓦的功率。要制作超过600瓦，则需要使用12个N沟道MOSFET IRFP450。产生 900W 输出功率的构建顺序之一是使用 12 片 IRFP460 MOSFET。

下面是600W MOSFET功放电路设计以及为此功放设计的电源电路。提供了功率放大器及其电源的PCB布局设计。

600W MOSFET功率放大器PCB设计

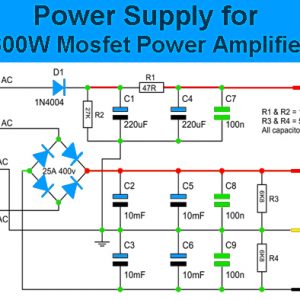

电源电路设计

原理图，示意图：

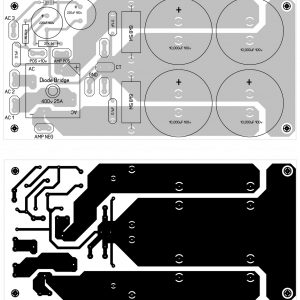

PCB布局：
