24V车载冰箱ISO 7637-P5a抛负载测试及保护解决方案

测试产品：汽车车载冰箱

东沃EMC实验室温度湿度：26度，52%rh

EMC测试标准：抛负载测试，需要通过ISO 7637-2 P5a波形测试

一、测试产品

二、ISO 7637-2 P5a波形测试条件

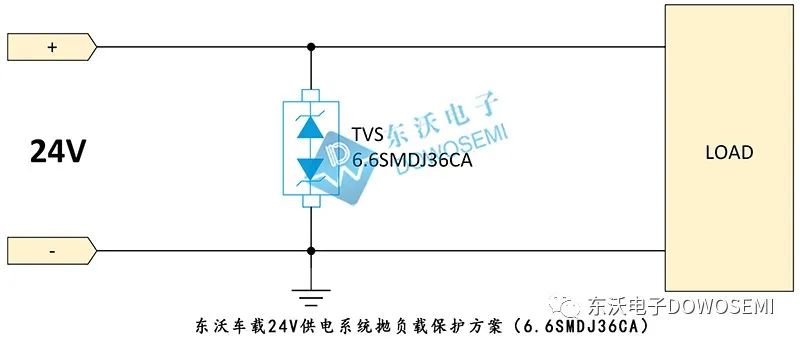

三、东沃24V车载冰箱抛负载保护解决方案图

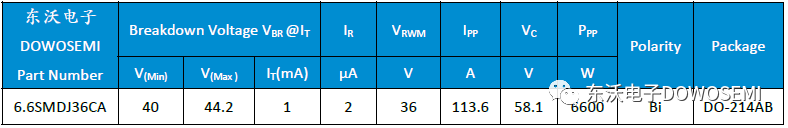

从方案图中可知，东沃电子技术推荐选用TVS管6.6SMDJ36CA：双向贴片、通过AEC-Q101认证、峰值脉冲功率6600W、工作电压36V、峰值脉冲电流113.6A、钳位电压58.1V、SMC/DO-214AB小尺寸封装，适合小空间安装，是一颗非常成熟、稳定、高可靠性汽车级TVS瞬态抑制二极管。关于TVS二极管6.6SMDJ36CA参数，查看东沃电子“TVS-6.6SMDJ Series Datasheet”产品规格书可知：

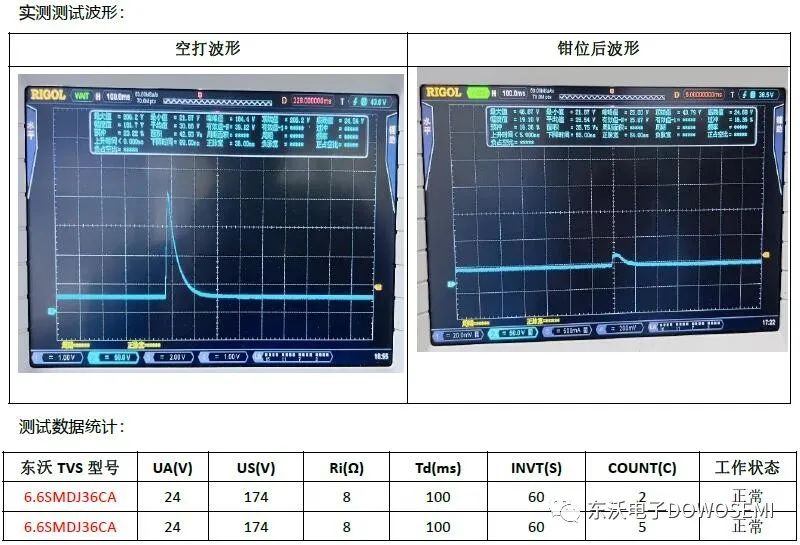

四、测试图片和测试数据统计

总结

由此可知，汽车冰箱控制板使用东沃电子TVS二极管6.6SMDJ36CA可通过抛负载ISO 7637-P5a波形测试标准：ISO 7637-2 P5a（Us=174V、Td=100ms、Ri=8Ω）
