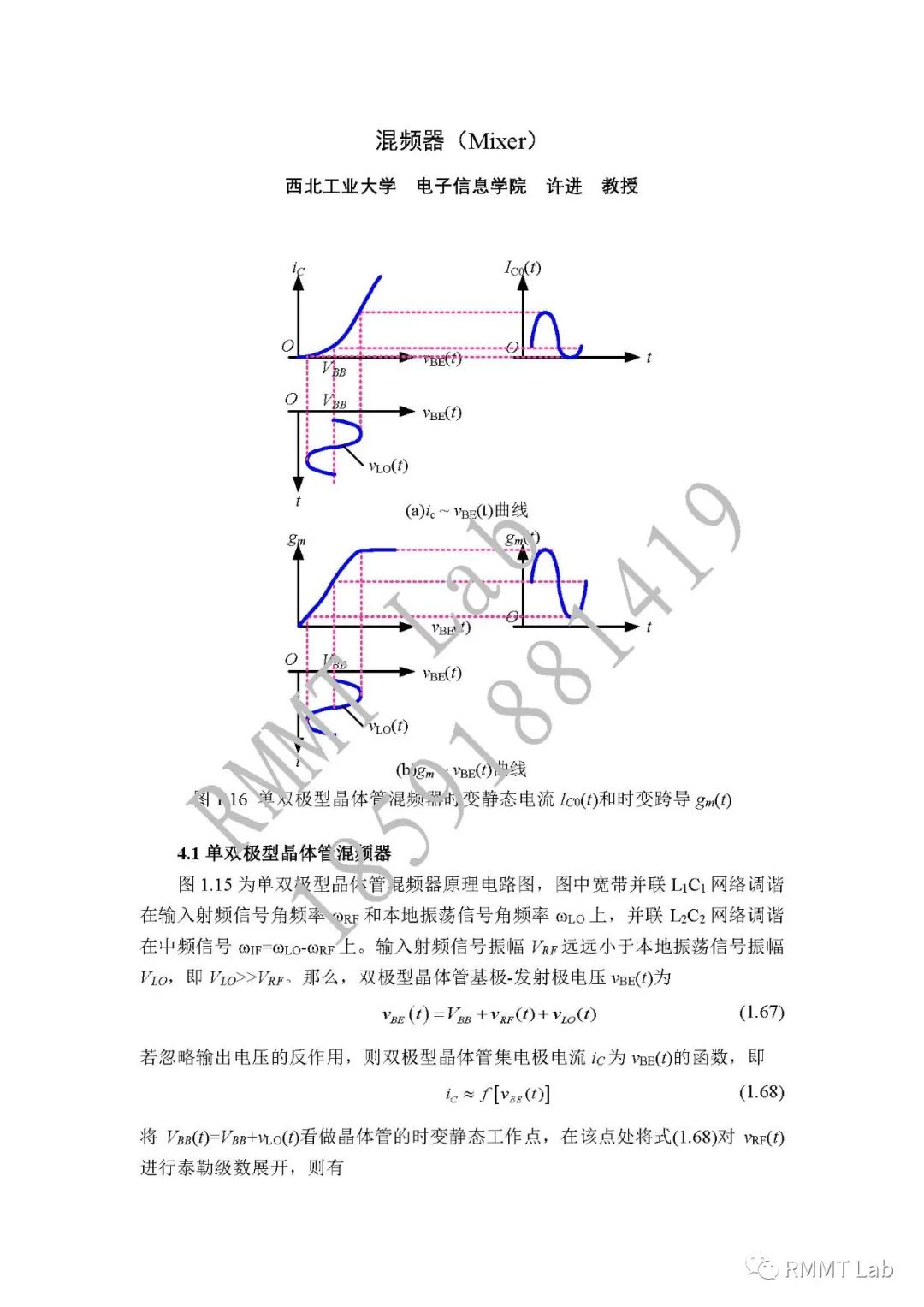

单双极型晶体管混频器设计

混频器(Frequency Mixer)是一种三端口器件，实现由两个频率产生新的频率的技术，又称为变频器(Frequency Conversion)。为了达到频率变换的目的，混频器常采用非线性元件或时变元件。

理想混频器的输出由两个输入信号的和频与差频组成。实际射频和微波混频器的工作，通常基于二极管或晶体管提供的非线性，非线性元件能产生输入频率的许多谐波或其它产物，因此必须通过滤波来选取期望的频率分量。

现代微波系统为了实现基带信号频率和射频载波频率之间的上变频(Up Conversion)和下变频(Down Conversion)功能，经常采用几个混频器和滤波器。

混频器既可用于发射设备也可用于接收设备。尤其在超外差式接收机中，混频器是重要的组成部分。混频后的信号类型不变，例如，振幅调制信号经过混频后仍然是振幅调制信号，仅载波频率改变。

高质量的通信接收机广泛采用高性能的相乘器电路，如二极管双平衡混频器或双差分对平衡调制器。而一般接收机(如广播电视接收机)，从简化电路降低成本考虑，或会采用简单的三极管或场效应管混频器。
