​SPECTER器件特性分析

1、不同工艺角和温度对vth的影响

以NMOS管为例，其他管子自行分析

仿真方法：DC仿真 OP分析

公式：OP（“/#” “vth”）（注：#为管子编码）；

T=-40℃~125℃；

corner：TT、FF、SS；

W/L：最小工艺尺寸

Vgs=Vds=1.2v&1.8v&2.5v

原理图设置，尺寸为最小尺寸

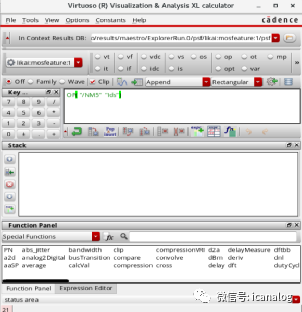

在计算器中写入公式

OP（“/管子编号” “vth”）

点击齿轮状图标将函数放到ADE中

仿真Ids时替换vth

本设置使用ADE explorer

在design variables中设置变量

变量既可以设置为几个点（点的设置是几个数值之间用空格隔开）也可以设置为一定范围

在Analyses中的Temperature不能够输出一条直线而是一个点，需要在Corners中设置temperature为一变量，再在design variables设置温度变量的范围

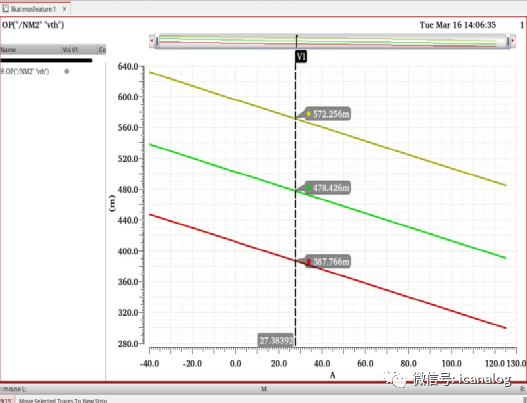

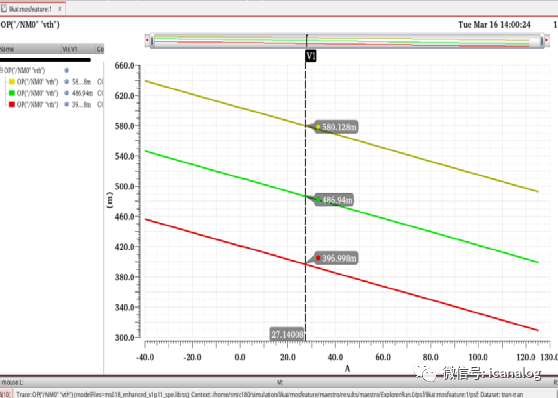

工作电压是1.2V

红色为FF

绿色为TT

黄色为SS

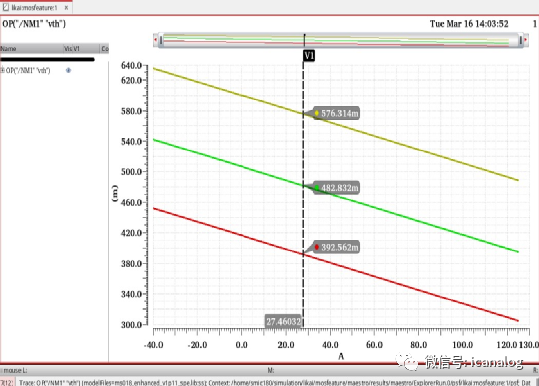

工作电压是1.8V

红色为FF

绿色为TT

黄色为SS

工作电压是2.5V

红色为FF

绿色为TT

黄色为SS

2、阈值电压与W/L的比值

仿真方法：

DC仿真

W/L：W固定L最小值10u;L固定W最小值10u

Corner：TT

T:55℃

Vgs=Vds=1.2v&1.8v&2.5v

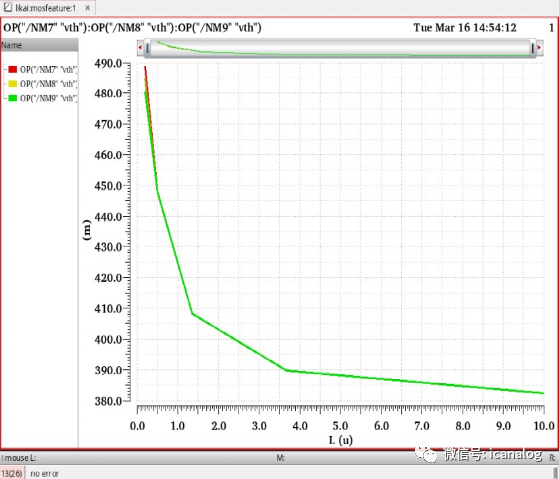

此图为L与阈值的关系

红色为1.2

黄色为1.8

绿色为2.5

此图为W与阈值的关系

天蓝色为1.2

蓝色为1.8

红色2.5

3、阈值电压与finger的关系

仿真方法：DC仿真

W/L：最小工艺尺寸 Corner：TT T:55℃

Vdd=1.2v&1.8v&2.5v Finger:1~100

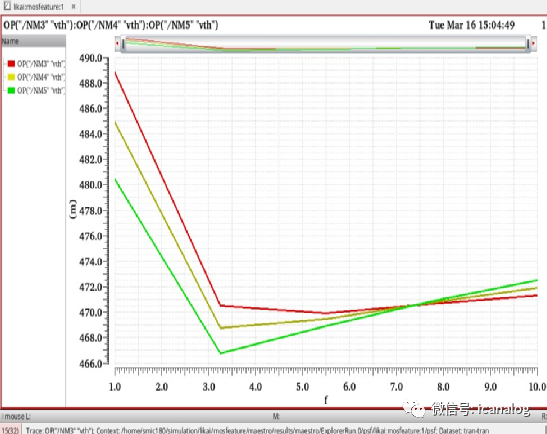

Finger值为1~10

红色为1.2

黄色为1.8

绿色为2.5

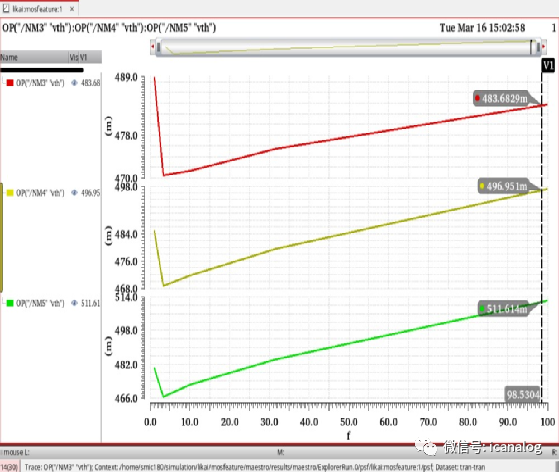

Finger值为1~100

红色为1.2

黄色为1.8

绿色为2.5

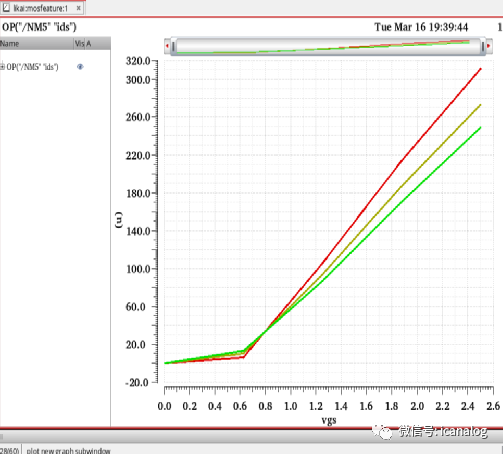

4、Ids与Vgs关系

仿真方法：DC仿真 W/L：最小工艺尺寸 Corner：TT

T：-40℃&55℃&125℃ Vdd：1.2v&1.8v&2.5v Vgs：01.2v&01.8v&0~2.5v

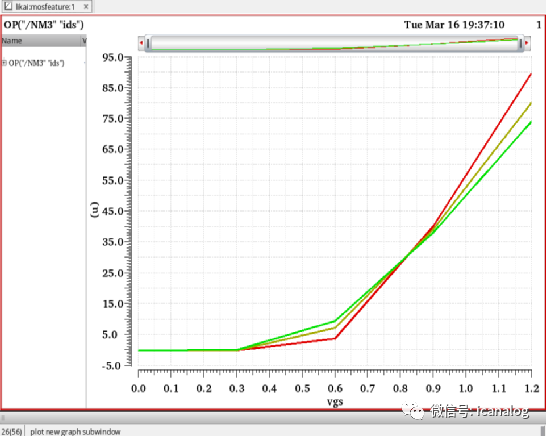

工作电压1.2V

红色为-40

黄色为55

绿色为125

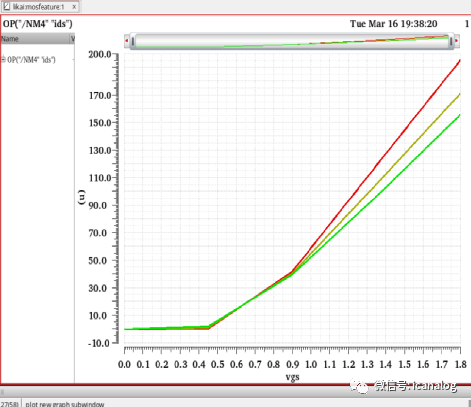

工作电压1.8

红色为-40

黄色为55

绿色为125

工作电压2.5v

红色为-40

黄色为55

绿色为125

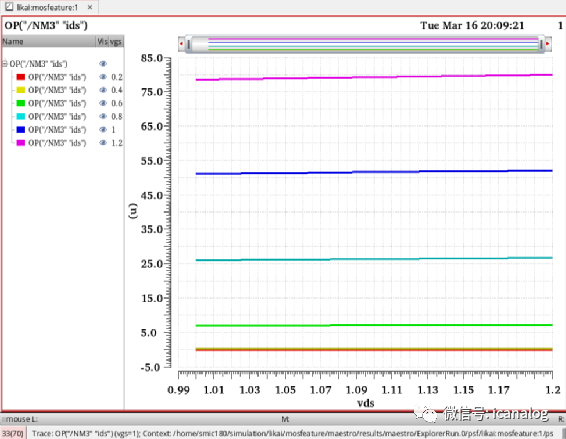

5、饱和特性

仿真方法：DC仿真 W/L：最小工艺尺寸 Corner：TT

T:55℃ Vds:0v1.2v &0v1.8v &0v~2.5v

Vgs:

0.2v&0.4v&0.6v&0.8v&1.0v&1.2v(1.2v管子);

0.3v&0.6v&0.9v&1.2v&1.5v&1.8v(1.8v管子);

0.0v&0.5v&1.0v&1.5v&2.0v&2.5v(2.5v管子)；

6、结束语

本仿真方法可用于拓展比如噪声，频率，本征增益等。
