gm/Id方法设计二级OTA(1)—器件仿真

gm/Id方法是设计电路中宽长比的重要方法

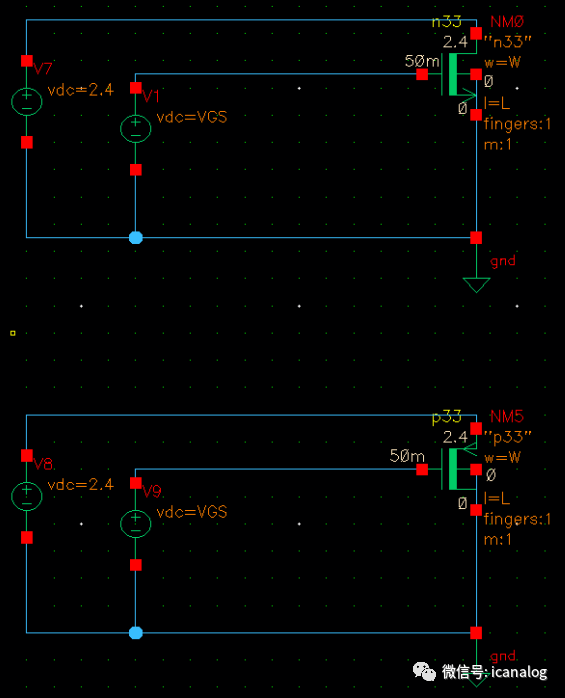

仿真电路图

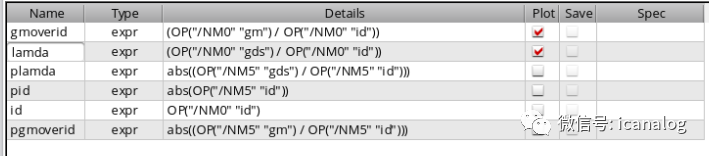

本文使用的是ADE Explorer 仿真，设置要仿真的参数，在output中添加输出的函数

• gmoverid OP("/NM0" "gm") / OP("/NM0" "id")
• lamda (OP("/NM0" "gds") / OP("/NM0" "id"))
• id OP("/NM0" "id")
• pgmoverid abs((OP("/NM5" "gm") / OP("/NM5" "id"))
• plamda abs((OP("/NM5" "gds") / OP("/NM5" "id")))
• pid abs(OP("/NM5" "id"))

其中gmoverid lamda id 是nmos的gm/id 、沟长调制系数 、id。前面加p则代表是PMOS

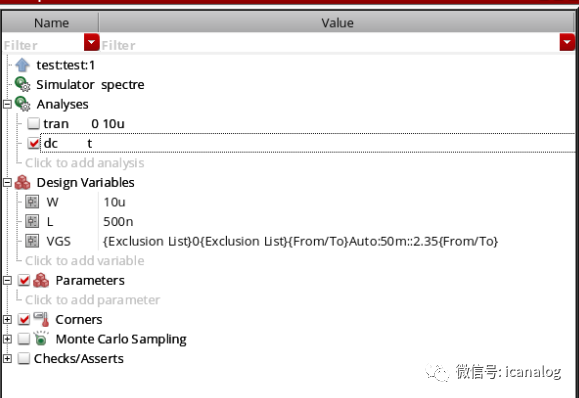

在侧栏中设置仿真分析和要扫描的参数，这里对VGS进行扫描

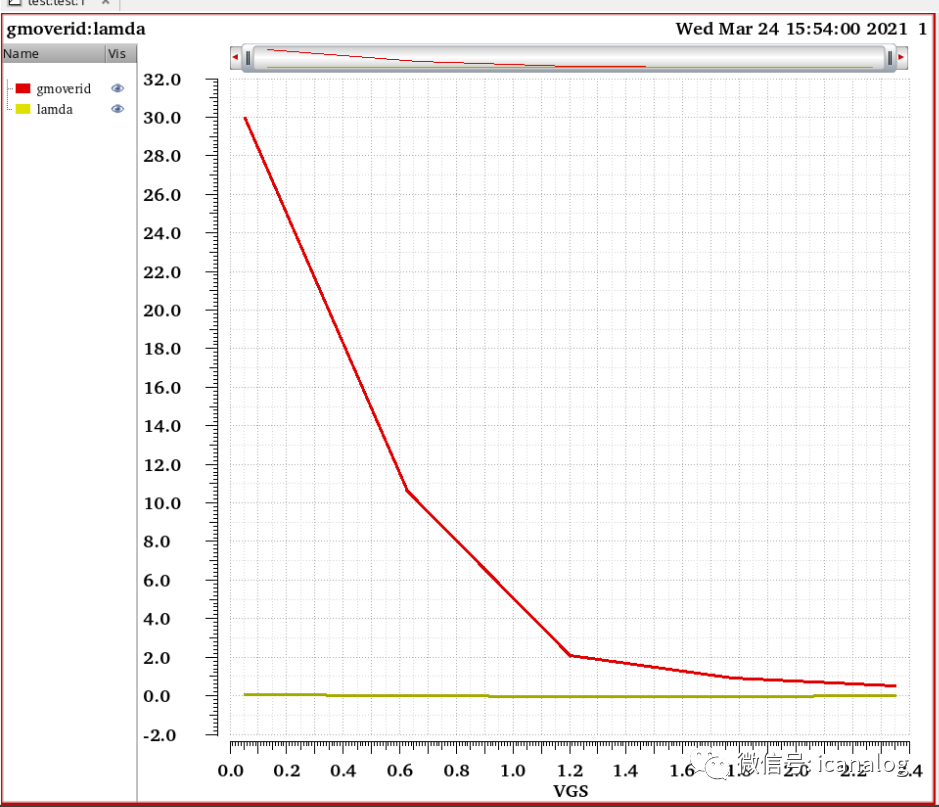

仿真的结果，lamda和gmoverid 。

为了将图形设置为lamda与gmoverid关系还需要进一步转换

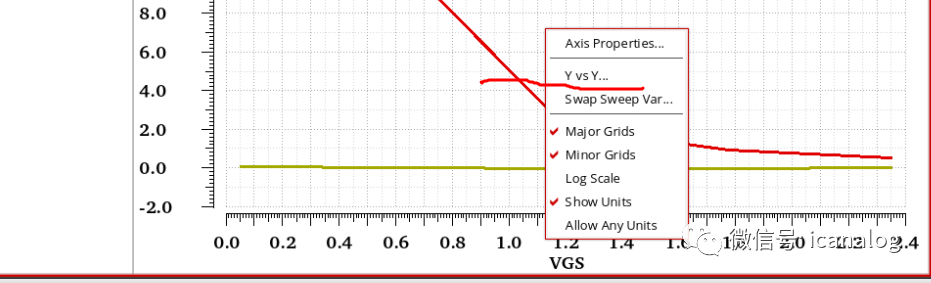

右键点击底部空白区，点击Y vs Y

选择gmoverid作为x轴

仿真结果：

不同L对管子的特性影响

设置L的范围，对L和VGS同时进行变量仿真。

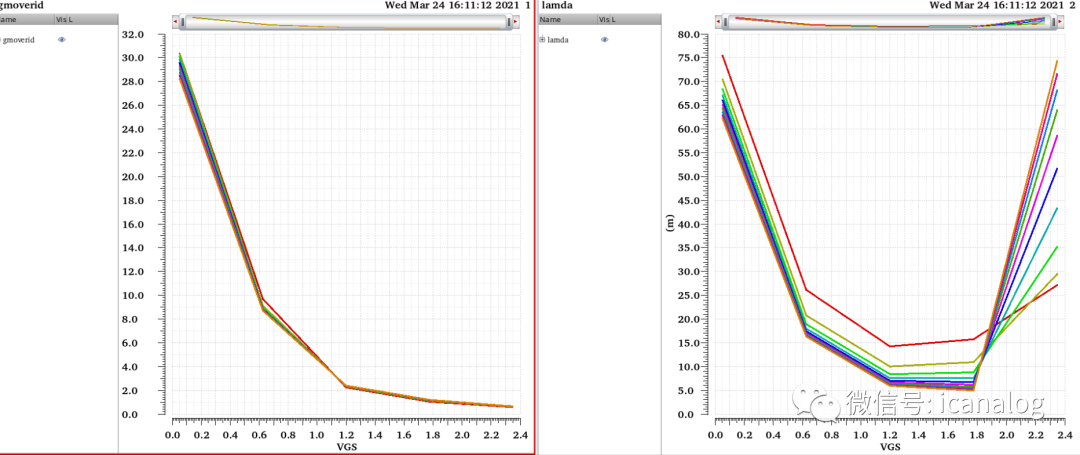

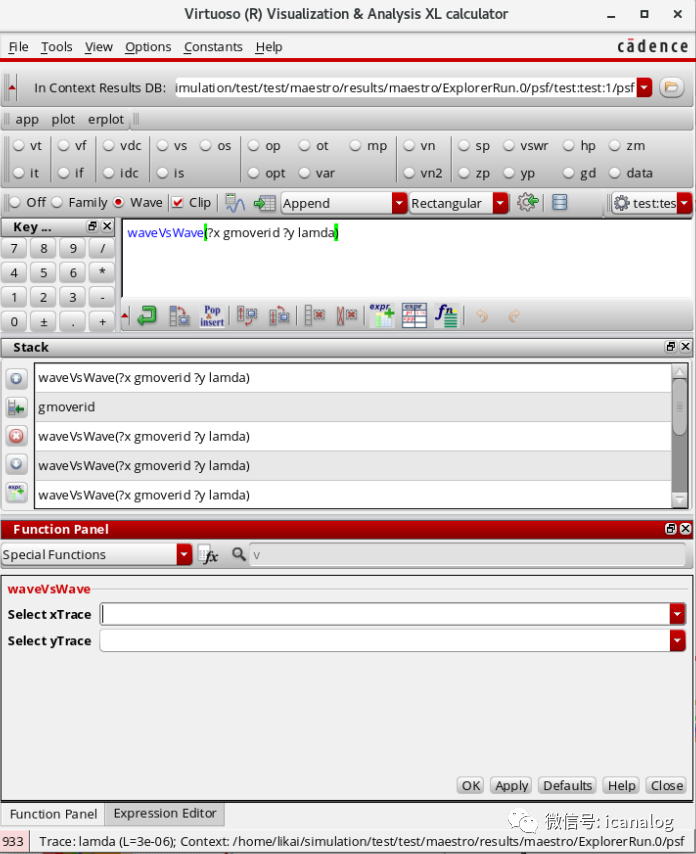

得到不同L管子随VGS电压的变化，这时需要通过坐标变换设置为lamda随gmoverid变化关系，打开计算器进行坐标变换

x轴为gmoverid y轴为lamda,然后点击 plot

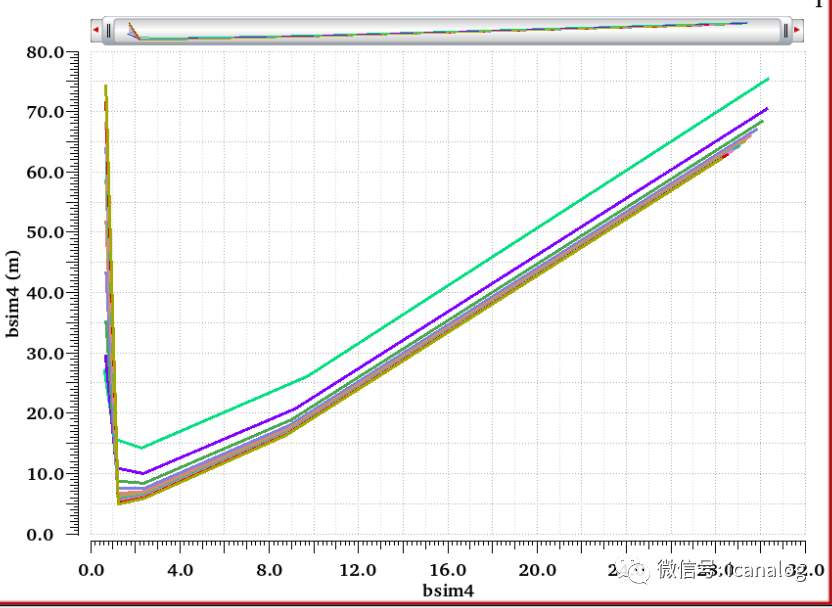

仿真结果为不同L的lamda和gm/id的关系

上述仿真方法不仅可以用于lamda与gm/id的关系，还可以仿真gm/id 与ft、gain、id等一些重要电路参数

这些参数将用于电路的设计，优化。
