ADS的直流仿真实验

直流仿真是其他仿真的基础，只有在完成直流仿真、确定电路和系统直流工作点的情况下，才能进行其他仿真验证，可以说直流仿真是所有其它仿真的先决条件。

ADS的直流仿真实验：

在仿真控制中可以由用户设置直流仿真时进行扫描方式（线性扫描、中心扫描、每频扫描等），通过BJT放大电路来解释基本操作和流程：在层次化中建设一个可以调用的放大器子电路，在仿真放大器中输出BJT器件的直流参数曲线，即BJT三极管的IC曲线对直流变量进行扫描，并打印输出数据。

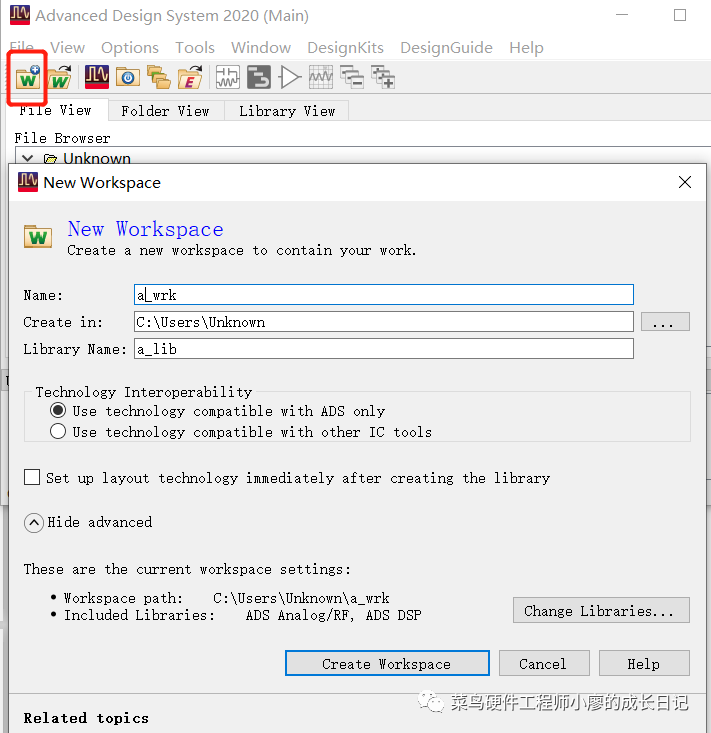

1、设置工作空间

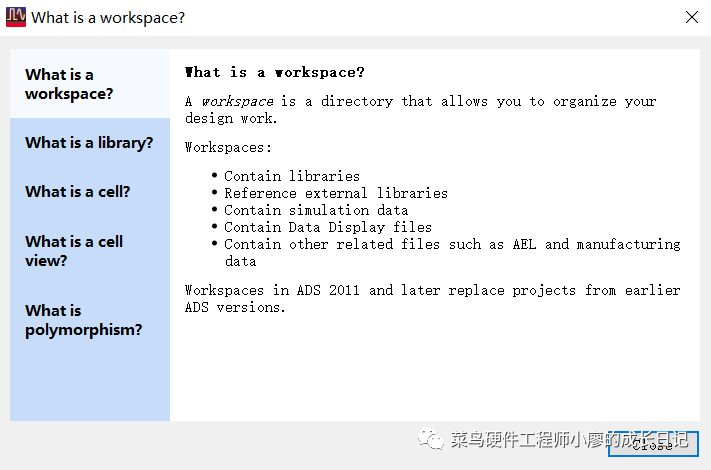

点击创建工作空间，Ads在2011以后都是工作空间取代了项目。

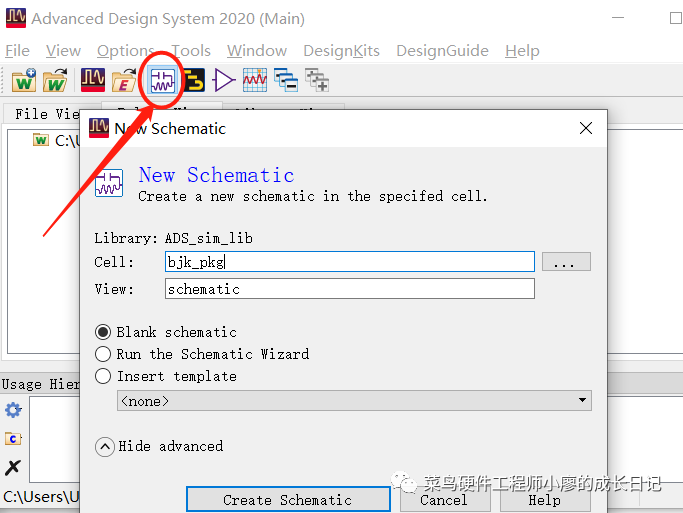

2、建立原理图

3、插入BJT组件和模型，在Device-BJT里面选出三极管和三极管模型

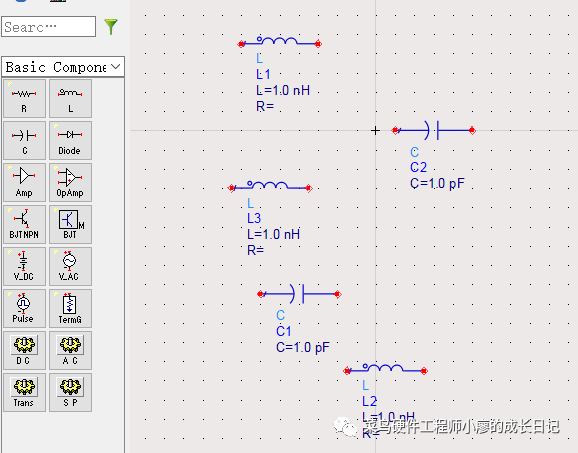

在Basic Componets中找到电容和电感。

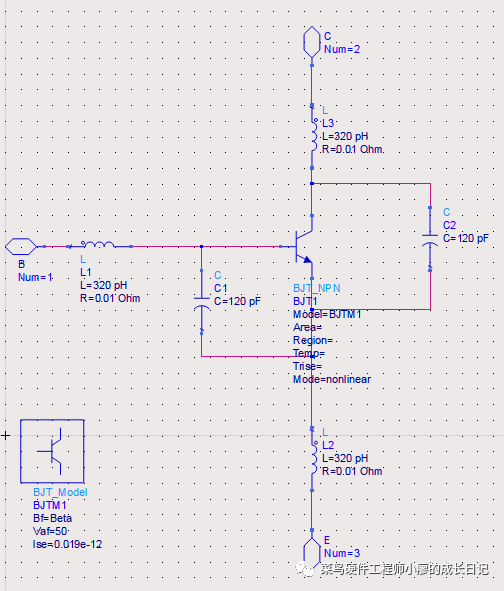

4、连接好电路图

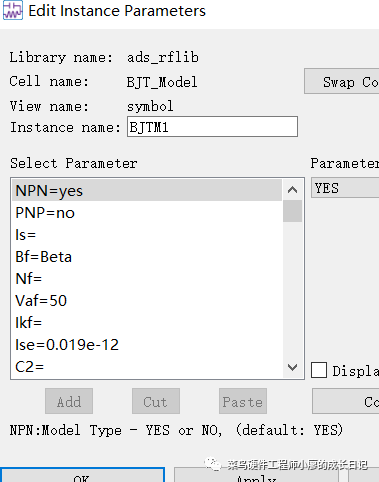

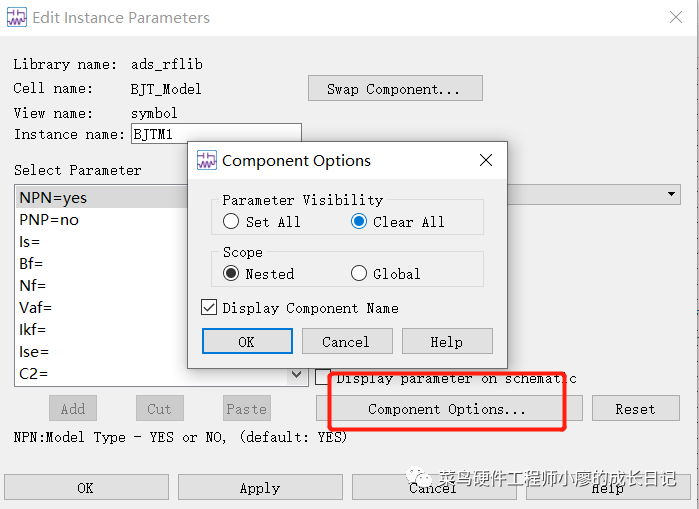

双击BJT_MODEL模型修改参数

修改这些参数Bf=Beta，Ise=0.019e-2，Vaf=50，并且可见，display前面打勾。

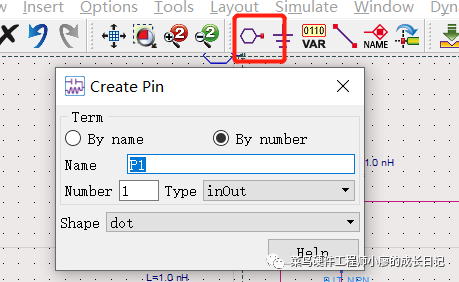

5、添加pin，在书上是的版本中为port，但是在2020版本中是pin，点击下面红色的，可以分别写为E、B、C

6、如果要修改symbol的名字，就是我们新建的这个元件的符号。File->Design Parameters

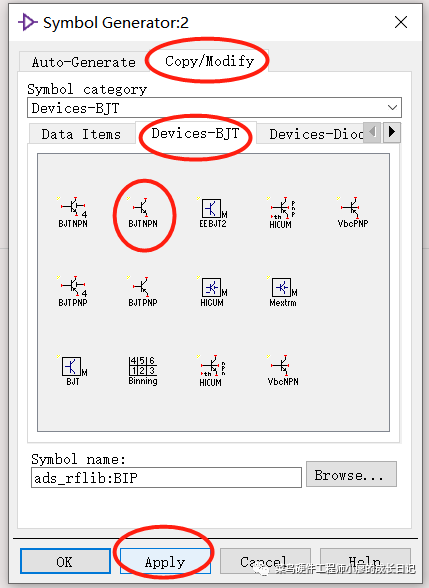

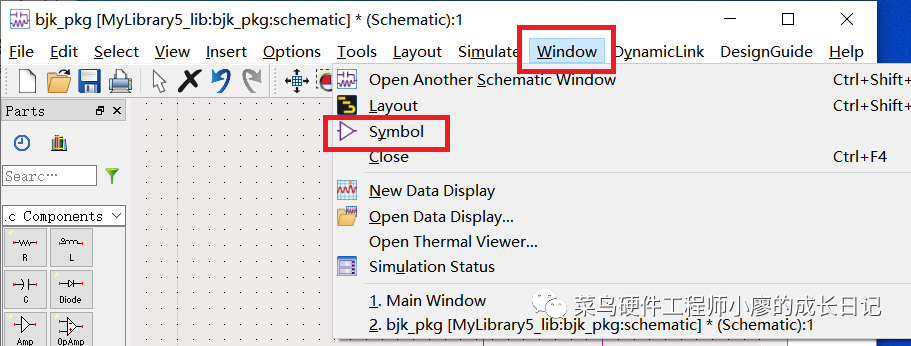

7、新建一个symbol，Window->Symbol

修改symbol的符号，即外观，按照下面的步骤来，并保存。

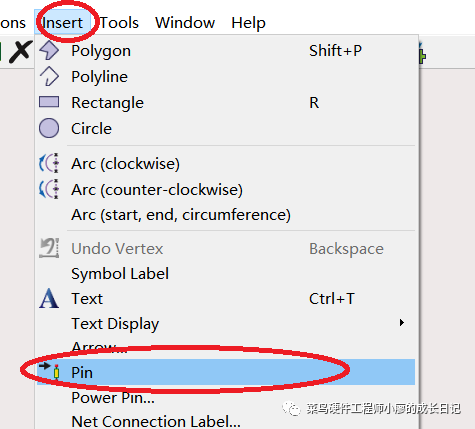

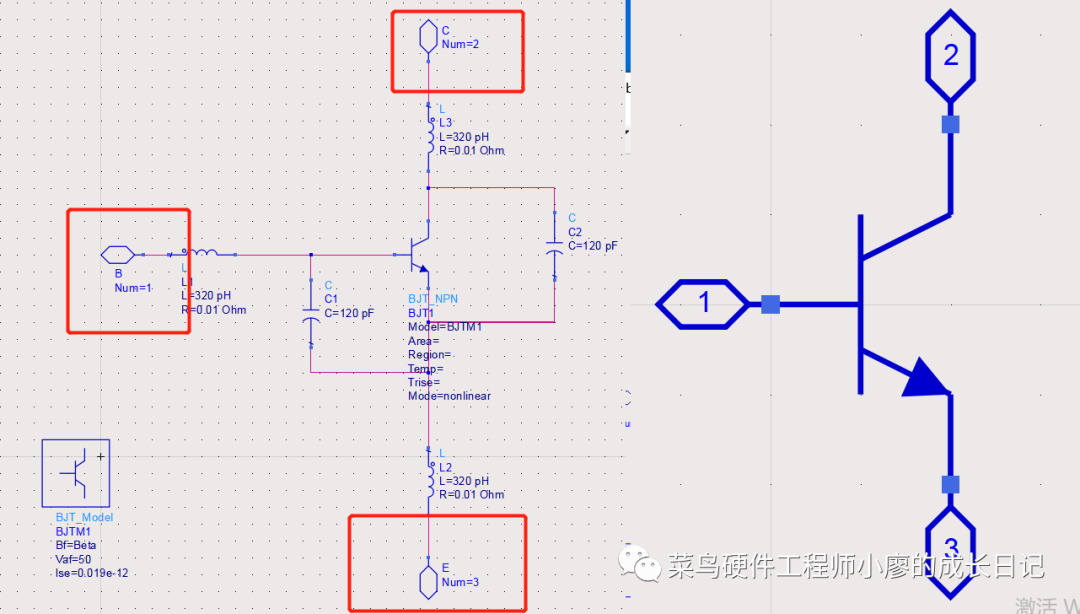

这里一定要注意pin的引脚顺序要和原理图中的一致，我当时没有一致检查了好久都没有仿真成功，当检查一致之后才成功了。生成的Symbol会自动有一个顺序，如果不一致删掉了之后用Insert->pin进行修改。

修改之后的顺序要对应上。

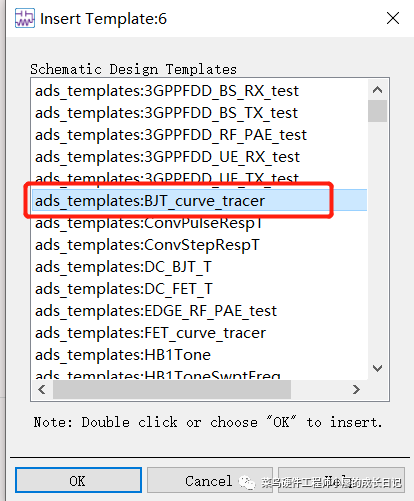

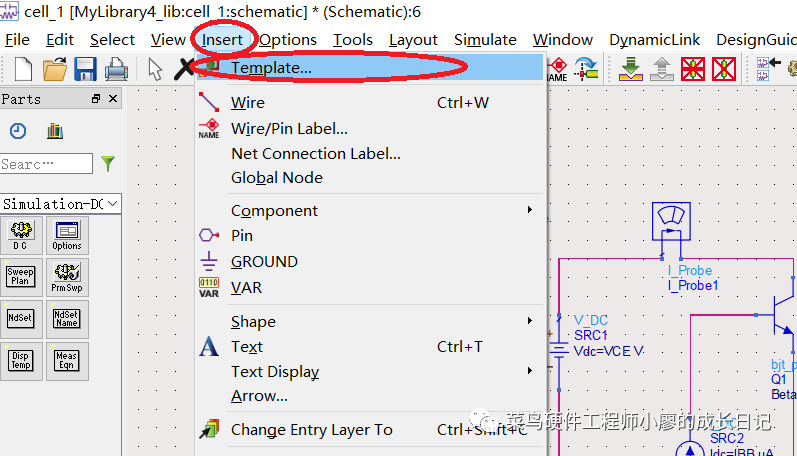

8、用新建的模型进行电路仿真，接下来新建一个原理图（前面已经说过了怎么新建），新建原理图之后，Insert->template->ads_templates:BJT_curve_tracer

添加模板

9、添加我们建好的三极管

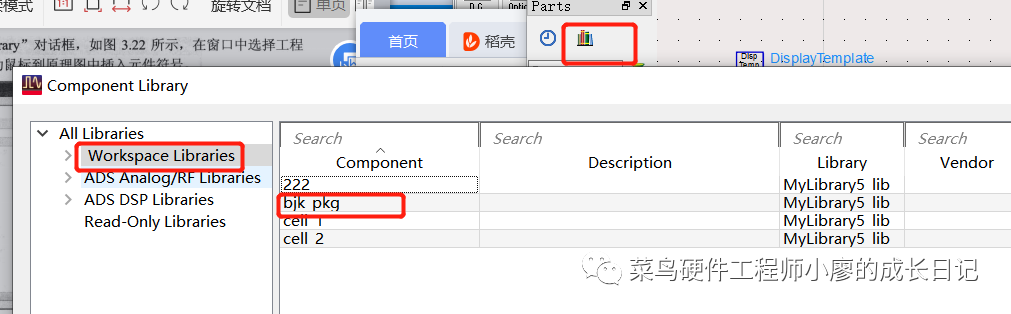

找到原来的工作空间，并将原来的模型导入

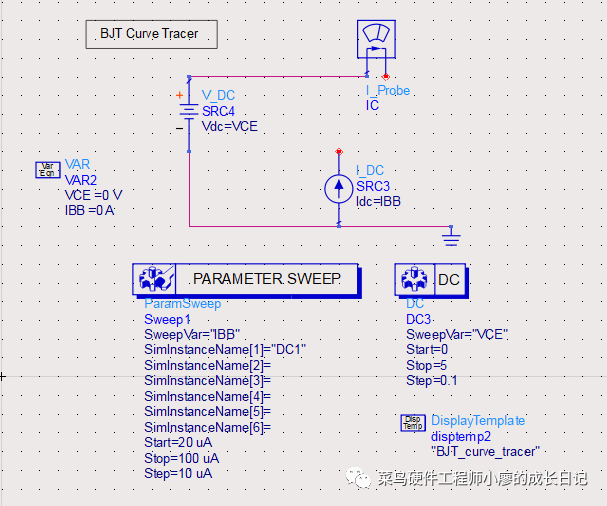

连线，并设置好IBB和VCE的参数，设置起始值和步进值，如下图：

因为这个模板中很多设置已经设置好了，所以，直接运行仿真就可以看到效果。

10、开始仿真

可以点击下图

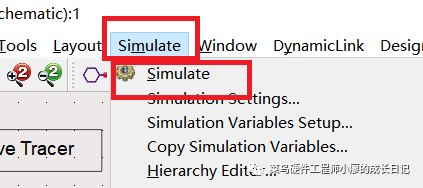

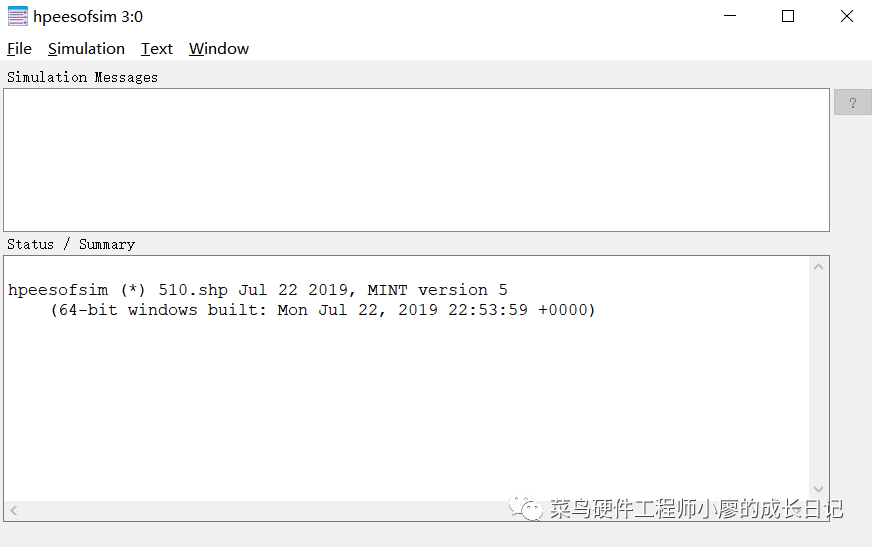

也可以在菜单栏中选择Simulate->Simulate

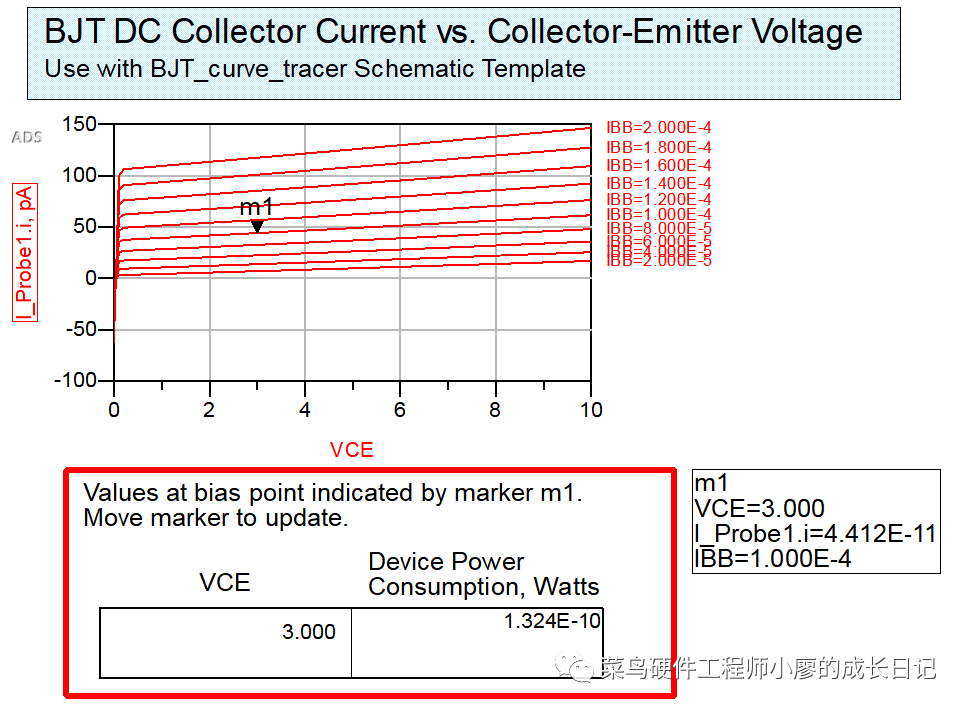

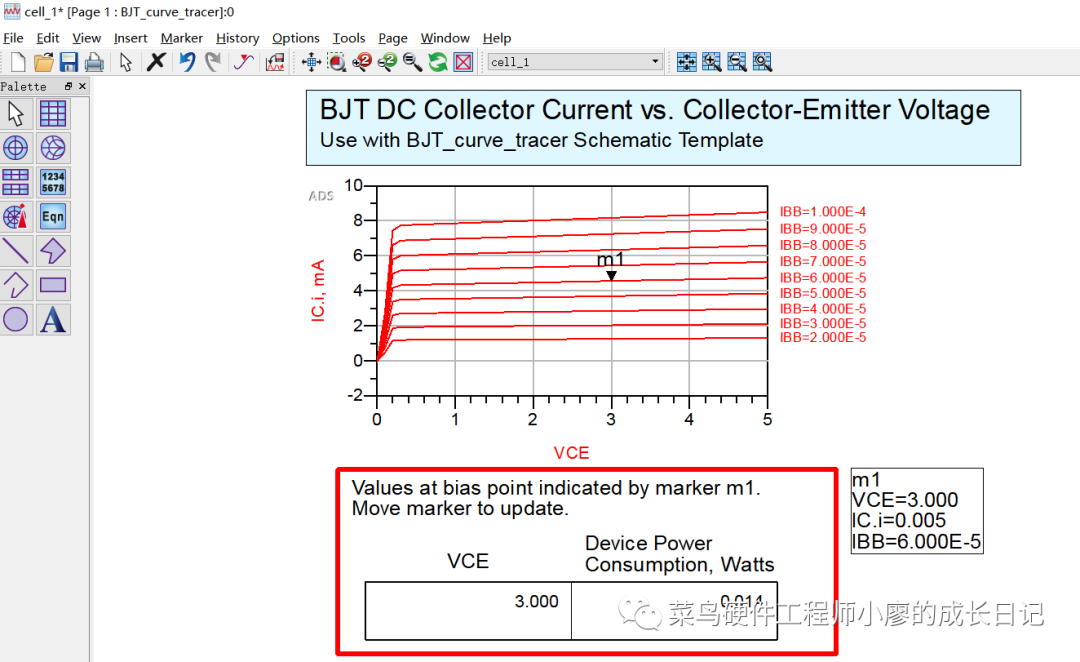

同样也可以按F7进行开始仿真，仿真的结果如下。

建立仿真从第8步开始还可以，把这些控件单独拖出来，并单独设置进行下面的步骤。

1、新建原理图，在元件面板“Simulation-DC”中拖出“DC”、“PrmSwp”、“Dis Temp”，这里用来建立DC的仿真控件

2、三极管仿真，需要IBB和VCE，于是就在“Source-Freq Domin”中选择电源“V_DC”和“I_DC”

3、需要监测基极电流，这里要在“Probe Component”中选择一个电流探测器“I_Probe”

4、最重要的是从我们的建的模型中选择我们建的三极管

5、连线画图

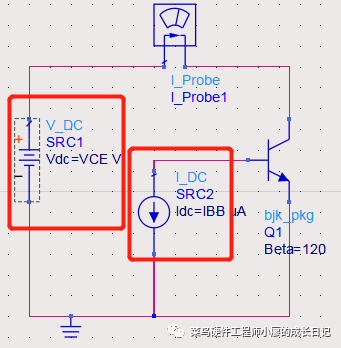

6、对电压源电流源进行设置，因为我需要将电压源电流源进行扫描，所以把Idc设置为IBB，Vdc设置为VCE，点击进去进行设置就行。

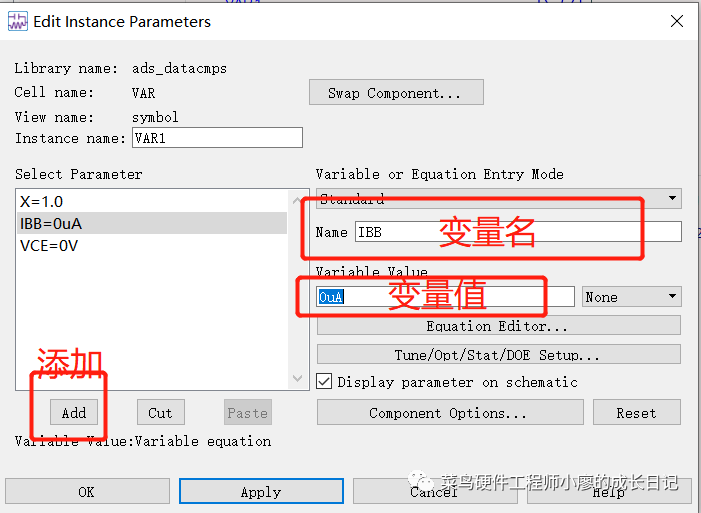

因为有了IBB和VCE这两个变量，所以就需要定义两个变量，点击，并对其进行赋值，添加之后点击Apply，OK。

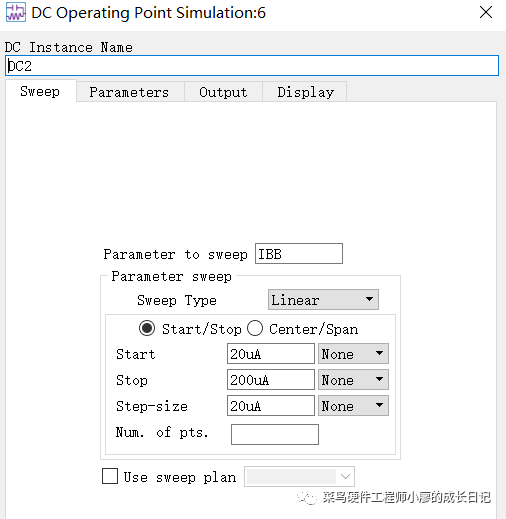

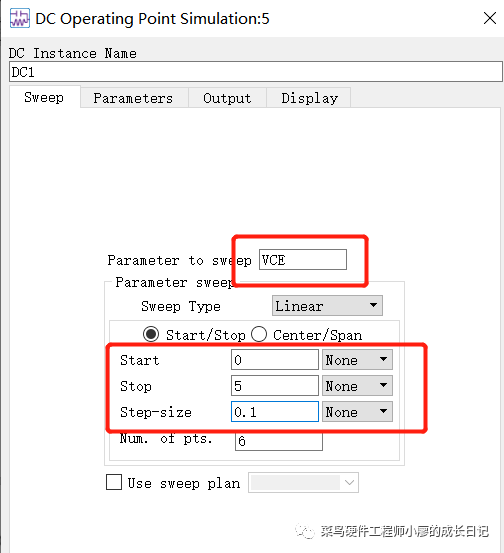

7、对直流控制器“Simulation-DC”进行设置电压的值，扫描的是VCE，方式是线性扫描，扫描的开始电压是0V，停止电压5V，步进是0.1V，点击OK

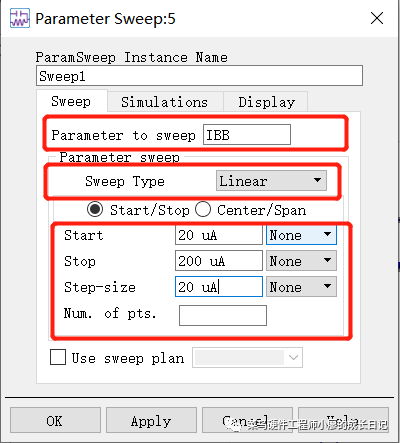

8、设置“Prm Swp”继续添加扫描的参数，设置扫描的参数是IBB，线性扫描，起始步进电流分别进行设置，如下。

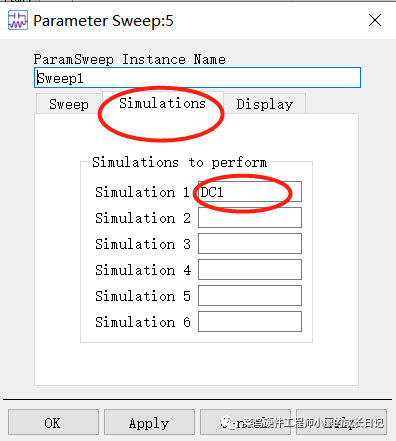

然后再选择”Simulation”，选择你是针对什么进行仿真，在第7步中的直流DC仿真控件的名字是”DC1”，所以要针对DC1直流仿真控制器进行参数扫描。最后点击”OK”

8、对显示控件进行设置，双击Disp Temp控件，在弹出的对话框中点击“Browse install templates”

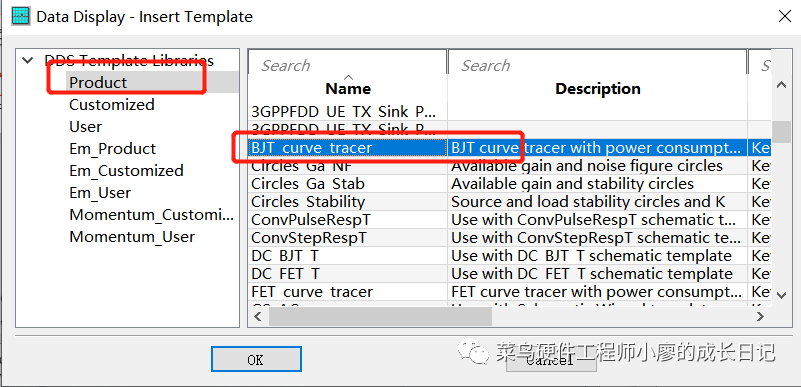

选择”BJT Curve trace”

点击“ADD”->OK即可。

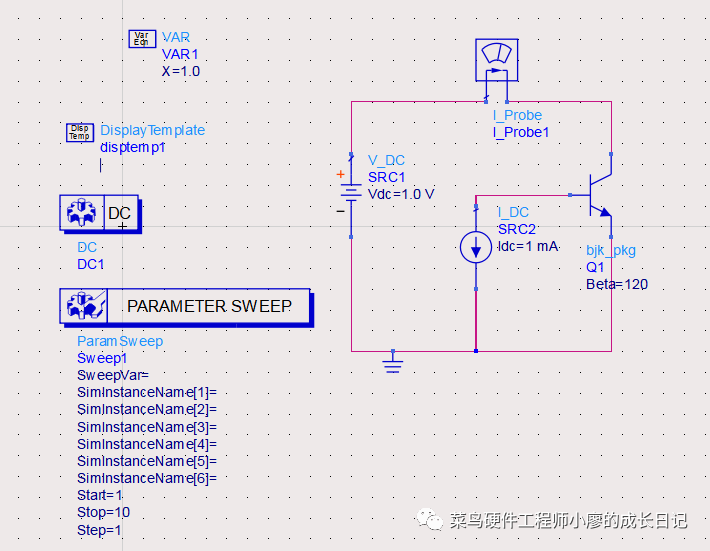

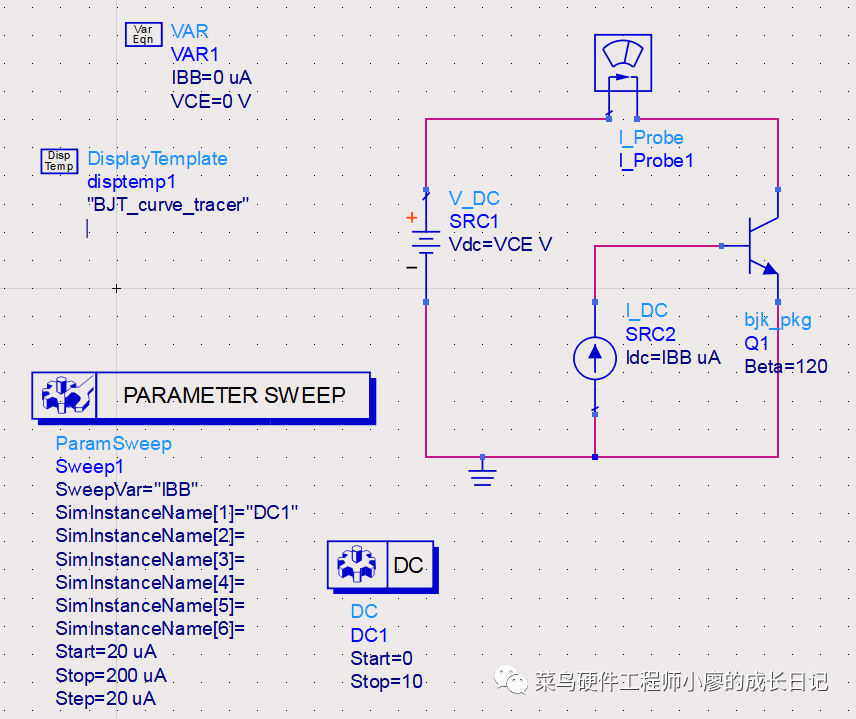

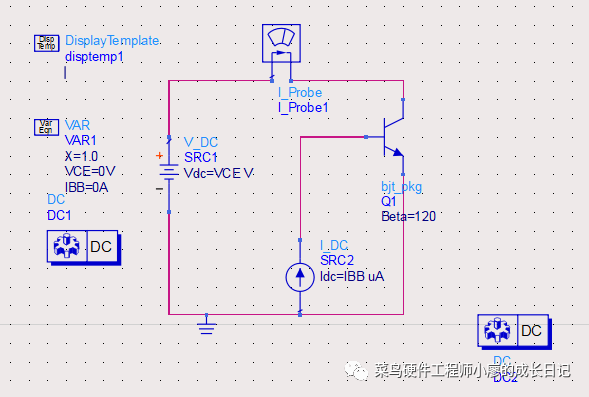

最后的原理图是这样的

点击仿真

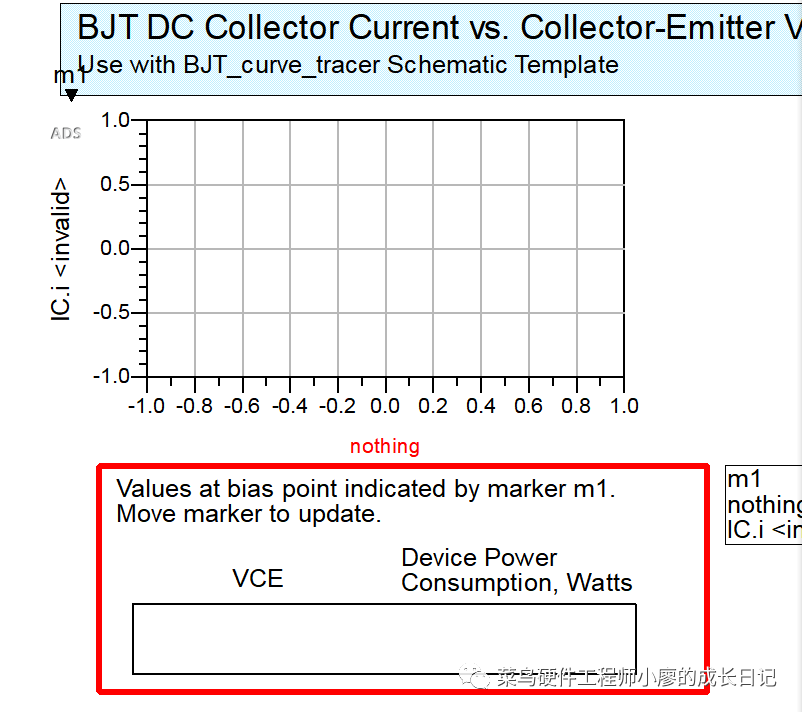

发现什么都没有

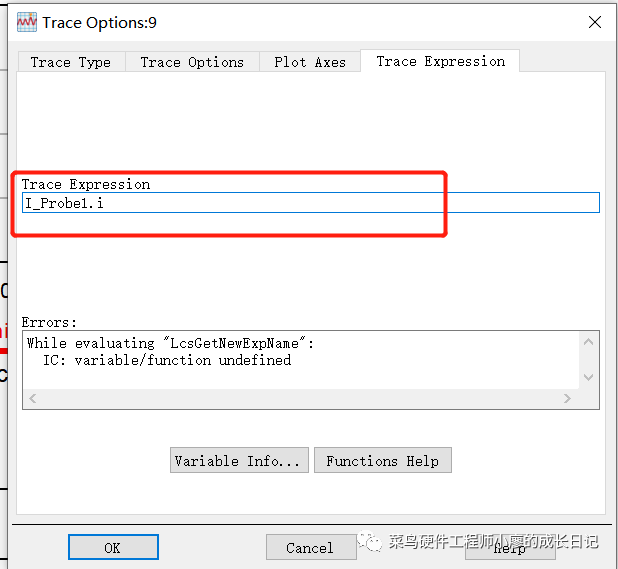

我观察纵坐标写的是IC.i，而在整个原理图中没有出现IC这个东西，所以我把它改为了“I_Probe1.i”

于是就出现了和上面的同样的效果

好了，今天的ADS的学习记录就到这里了，因为以前没有学过，而且参考书是针对2009的，而我用的是2020，照着书上来做不出来，有点慢，但是记录的都是我实践过的，希望对大家有帮助。
