TIP32C的特性/引脚排列/应用

TIP32C是一款采用JedecTO-220塑料封装的硅外延基PNP功率晶体管。它适用于中等功率线性和开关应用。互补的NPN类型是TIP31C。本文将系统地介绍TIP32C的功能、引脚排列到等效产品、应用，还包括在何处以及如何使用此组件等等。

TIP32C 特性

集电极-发射极饱和电压

- VCE（卫星） = 1.2 Vdc （最大值） @ IC = 3.0 Adc

集电极-发射极维持电压

-VCEO = 60 Vdc （最小值） - TIP31A， TIP32A

=80 Vdc （最小值） - TIP31B， TIP32B

=100 Vdc （最小值） - TIP31C， TIP32C

高电流增益带宽产品

fT = 3.0 MHz （最小值） @ IC = 500 mAdc

紧凑型 TO-220 AB 封装

提供无铅封装

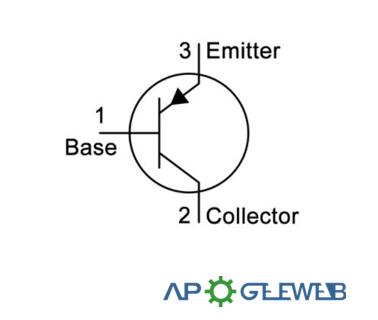

TIP32C 引脚排列

以下是 TIP32C 引脚排列。

TIP32C 引脚排列

TIP32C CAD 模型

以下是 TIP32C 符号、封装和 3D 模型。

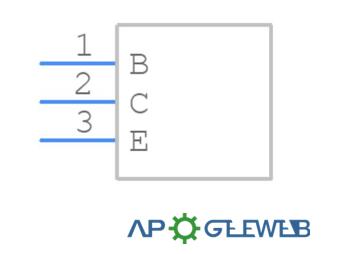

TIP32C 符号

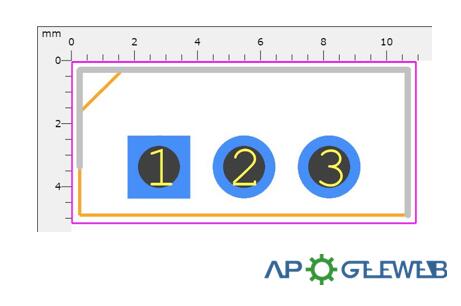

TIP32C 封装

TIP32C 更换和等效产品

TIP32C 晶体管最接近的等价物是 CJF32C、TIP32D、BD582、BD592、BDT32C 2N6475

2N6476、2SB1016、MJE30C、MJE32C、MJE5195、NSP582、NSP5195、RCA30C、RCA32C、TIP62A、TIP62B、TIP62C、2SB761B、2SB762B、2SB860、2SB869、2SB945、BD242C、BD540C、BD954、ECG292。

此外，如果您驱动的负载低于 40V 或 80V，那么您也可以使用完全匹配的晶体管，即

TIP32A、TIP32B，它们是完全相同的替代品，但在较低的电压下，如 TIP32A 可以驱动 60V 以下的负载，TIP32B 可以驱动 80V

以下的负载。

我们在哪里可以使用 TIP32C 以及如何使用

TIP32C 可用于许多一般应用。当用作开关时，它能够驱动 3A 负载，因此它可用于驱动直流电机、LED、继电器、灯泡，以及

Arduino、Raspberry pi 和其他平台的输出端。除此之外，它还可用于许多一般音频和其他信号放大要求。

如何在电路中安全地长时间运行 TIP32 C

HTo 从 TIP32C 晶体管获得长寿命性能，驱动负载不超过 3A 和 100V（经验法则是始终保持在最大额定值以下

20%）。始终使用合适的散热器，集电极也与金属片连接，因此在您的设计或电路中使用时必须小心金属片不会接触任何其他连接，否则可能会短路或损坏晶体管。并始终在

-65 摄氏度至 +150 摄氏度的温度下储存或操作。

TIP32C 应用

独立音频放大器

音频放大器级

用于处理 3A 负载

直流电机驱动器和控制器

达林顿对

Arduino、Raspberry Pi等电子平台的输出
