开关电源负极性桥式整流电路原理

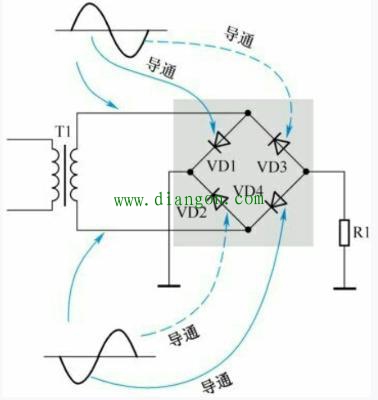

下图是负极性桥式整流电路。电路中的VD1～VD4 4只整流二极管构成桥式整流电路，T1是电源变压器。电路结构与正极性电路基本相同，只是桥式整流电路的接地引脚和直流电压输出引脚不同，两只整流二极管负极相连处接地，两只整流二极管正极相连处作为负极性直流电压输出端，与正极性桥式整流电路恰好相反。

1.电路分析

1）正半周电路分析。电源变压器T1二次线圈上端输出正半周交流电压时，VD1导通， VD3截止，同时二次线圈下端输出负半周电压，使VD4导通，VD2截止。

2）负半周电路分析。二次线圈的交流电压变化到另一半周后，二次线圈上端输出负半周交流电压，使VD3导通，VD1截止。同时，二次线圈下端输出正半周电压，使VD2导通， VD4截止。

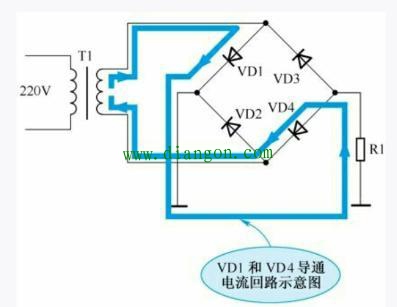

3）VD1和VD4两只整流二极管导通时的电流回路。如图3-38所示，二次线圈上端→VD1正极→VD1负极→地端→R1→VD4正极→VD4负极→二次线圈下端，通过二次线圈构成回路。

由于整流电流从下而上地流过R1，所以输出负极性电压。

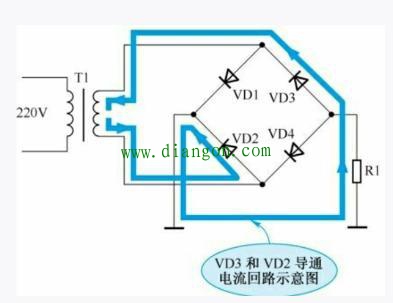

4）VD2和VD3两只整流二极管导通时的电流回路。如图所示，二次线圈下端→VD2正极→VD2负极→地端→R1→VD3正极→VD3负极→二次线圈上端，通过二次线圈构成回路。

由于整流电流从下而上地流过R1，所以也是输出负极性电压。

2.电路故障分析

关于负极性桥式整流电路故障分析说明两点。

1）电路故障分析方法与正极性桥式整流电路一样。

2）测量这一电路直流输出电压时，万用表直流电压挡红表棒接地，黑表棒接电路输出端。

关于负极性桥式整流电路分析方法说明下列两点。

1）流过整流电路负载电阻R1的电流从地端流出，从下而上地流过R1，所以输出负极性直流电压。

2）判断是正极性还是负极性桥式整流电路的方法是：两只整流二极管负极相连处接地时为负极性电路，两只整流二极管正极相连处接地时为正极性电路。
