用于过压保护的齐纳二极管电路分享

由于其电压敏感特性，可以将齐纳二极管与保险丝的电流敏感特性相结合，以保护关键电路组件免受高压浪涌的影响，此外，还可以消除保险丝频繁熔断的麻烦，尤其是当保险丝额定值非常接近电路的工作电流规格时，可能会发生这种情况。

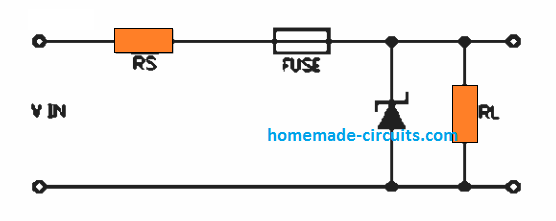

通过在负载上连接一个额定值正确的齐纳二极管，可以使用额定值合适的保险丝来长时间处理预期的负载电流。在这种情况下，假设输入电压增加到超过齐纳击穿电压的程度 将迫使齐纳二极管导通。这将导致几乎瞬间熔断保险丝的电流突然增加。

该电路的优点是，由于其熔断值与负载电流接近，它可以防止保险丝频繁且不可预测地熔断。相反，只有当电压和电流真正上升到超过指定的不安全水平时，保险丝才会熔断。
