基于齐纳二极管的欠压保护电路

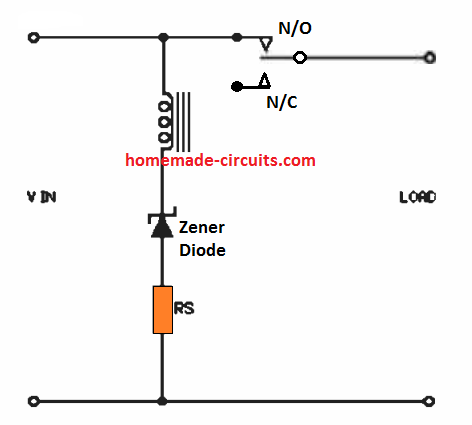

继电器和适当选择的齐纳二极管足以为任何所需的应用创建精确的低压或欠压切断保护电路。电路图如下所示：

操作实际上非常简单，从变压器桥接网络获取的电源Vin根据输入交流变化成比例变化。这意味着，如果假设 220 V 对应于变压器的 12 V，那么 180V 应该对应于 9.81 V，依此类推。因此，如果假设180 V为低电压截止阈值，则选择齐纳二极管作为10 V器件将在输入交流电压降至180V以下时切断继电器操作。
