一个简单的恒流齐纳二极管电路

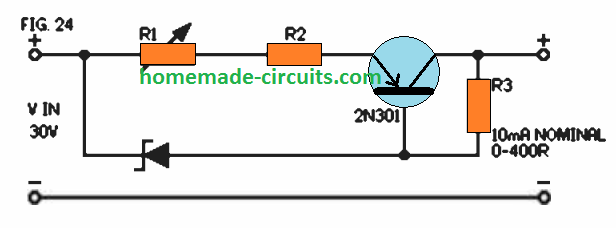

一个简单的齐纳稳压恒流电源可以通过单个晶体管设计为可变串联电阻器。下图显示了基本电路图。

您可以在这里看到几个电路通道，一个通过与偏置电阻串联的齐纳二极管，而另一个路径通过电阻R1、R2和串联晶体管。

如果电流偏离其原始范围，则R3的偏置电平成比例变化，进而导致串联晶体管电阻成比例地增加或减少。

晶体管电阻的这种调整导致输出电流自动校正到所需水平。本设计中的电流控制精度约为 +/- 10%，以响应可能介于短路和高达 400 Ω

负载之间的输出条件。
