基于两个小晶体管构建一个的功率放大器

如果您认为仅使用两个小晶体管构建一个像样的功率放大器是不可能的，那么您可能错了。

实际上，只需几个标准的小信号晶体管就足以制造出一个相当响亮的功率放大器，该功率放大器可以再现足够响亮的音乐，以便在房间内舒适地听到。

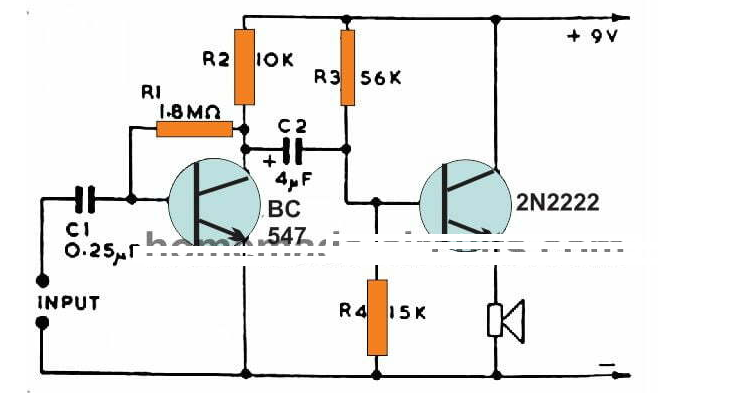

如图所示，该设计集成了两个高增益NPN晶体管。音频输入通过 C1 进行。电阻R1提供该级的基极偏置电流，R2的工作方式类似于集电极负载。C2连接整个输出级的信号。

晶体管在输出级的基极偏置使用电阻R3和R4建立。该2N2222晶体管用作接地集电极放大器，其中集电极并未真正连接到接地线，而是相对于音频信号变化接地，并通过电池负极提供最小的阻抗。

对于一般用途，15 欧姆扬声器可能非常合理，但是您可能会发现高达 75 欧姆的扬声器也可能工作得非常好。

采用 25 欧姆扬声器时，电流消耗约为 30 至 15mA，使用 10 欧姆扬声器时，电流消耗可能会降至 15 或 75mA。这种采用两个晶体管电路的小型功率放大器通常也可以采用类似耳机放大器的电路。

高达约1.5k直流电阻的耳机可能工作得非常好，电流降至仅2至3mA。

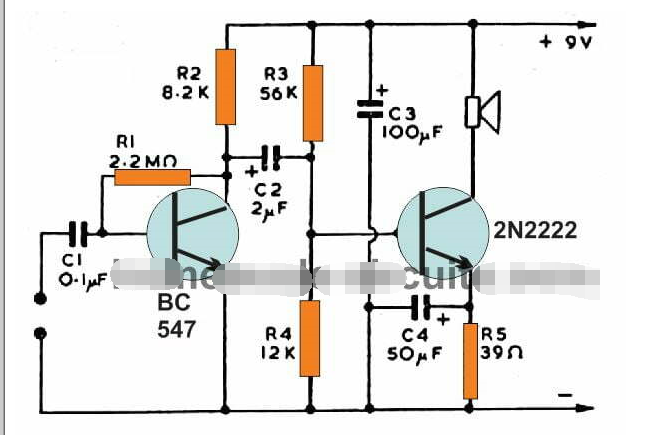

上面讨论的简单放大器也可以与连接到2N2222收集器侧的扬声器一起使用。此版本的放大水平可能略好于发射极侧版本，但2N2222的耗散可能略高，可能需要散热器将耗散控制在安全限值。
