前几天小编在割接中遇到了一个自己因为知识理解不深入导致的问题，就是客户最开始是中兴的路由器--光电转换器--华为交换机这样的组网结构，中兴路由器上起子接口与华为交换机进行对接。在割接之前反复确认业务是没有问题的。割接后组网拓扑图的架构为中兴路由器----迈普二层交换机--华为交换，中间的二层交换机没有任何的配置，作为一个傻瓜的交换机进行使用。但是在测试业务的过程中是始终ping不通的。今天我用华为模拟器来模拟一下割接后的场景。

一、网络结构

中兴路由器----迈普二层交换机--华为交换机，中兴路由器上存在5个子接口进行互联。

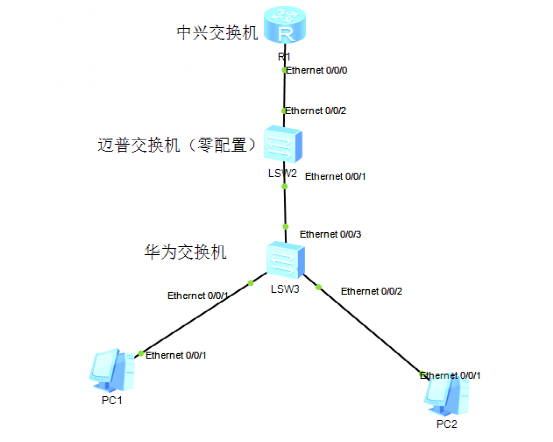

二、拓扑图

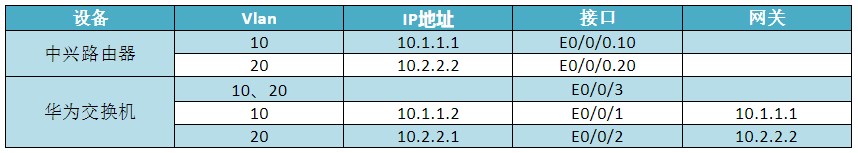

三、IP地址

四、初始配置，中间迈普交换机零配置

1、中兴路由器

interface Ethernet0/0/0.10

dot1q termination vid 10

ip address 10.1.1.1 255.255.255.0

arp broadcast enable

interface Ethernet0/0/0.20

dot1q termination vid 20

ip address 10.2.2.2 255.255.255.0

arp broadcast enable

2、华为交换机

vlan batch 10 20

interface Ethernet0/0/1

port link-type access

port default vlan 10

interface Ethernet0/0/2

port link-type access

port default vlan 20

interface Ethernet0/0/3

port link-type trunk

port trunk allow-pass vlan 10 20

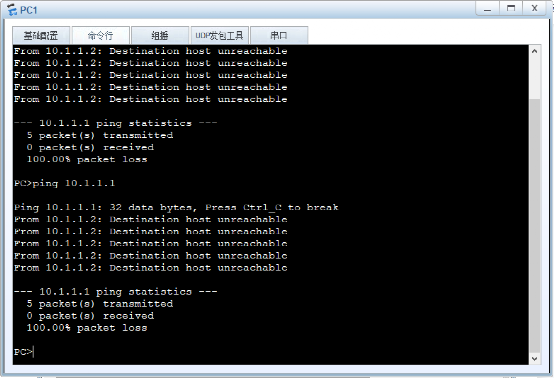

3、PC1结果

根据分析后发现是中间的傻瓜交换机不能透传vlan，导致子接口下的vlan tag不通。此时将迈普的交换机两个接口改成trunk口之后，网络恢复正常。

迈普交换机配置

vlan batch 10 20

interface Ethernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan 10 20

五、验证结果

PC1结果

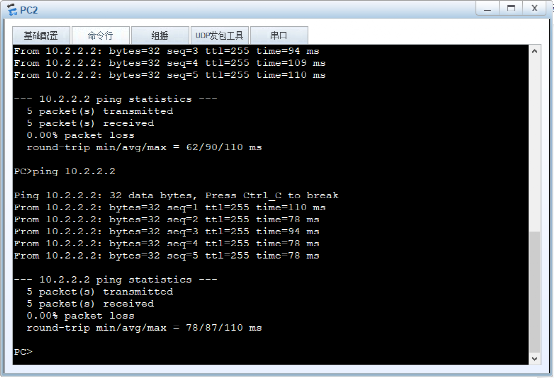

PC2结果

可以看到，中间交换机放通了相关vlan之后，则可以正常通信。

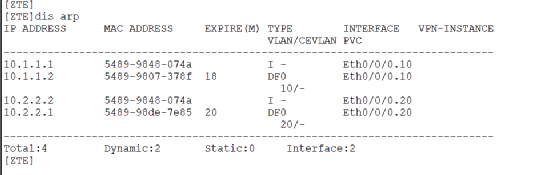

ARP也能学到相应的条目。

六、总结

1、光纤收发器可以透传相应的vlan，但是傻瓜交换机不能互通vlan TAG标签。

2、如果两端设备都为trunk或者子接口的方式连接，中间不能串太多的交换机，否则会造成MAC地址异常。
