三种滤波器的比较分析

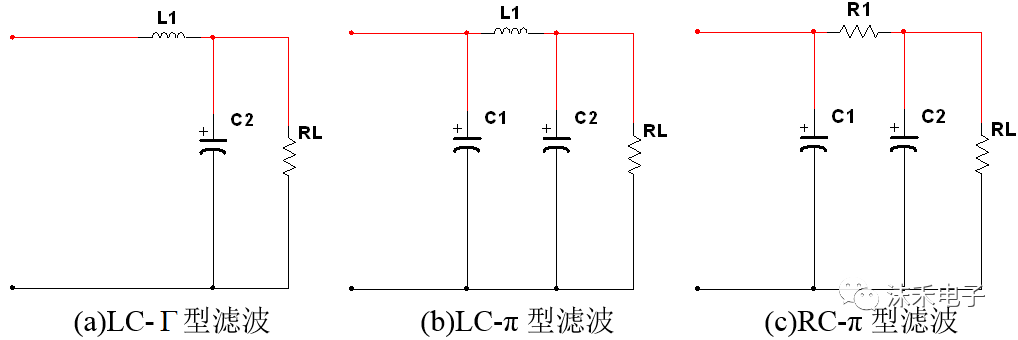

为提高滤波效果，可用电容、电感或电阻组成如下三种滤波器：

三种滤波器的比较：

(a)在电流波动变化时候能起到很好的滤波效果；

(b)对输出电压的脉动更小，滤波效果比LC型滤波效果更好。

元件选择：

C1——容量不能太大，否则导致C1充电时间很长，较大的充电电流会损坏整流二极管；

R1——C2不变时，加大R1可以提高滤波效果，但阻值不能太大，否则导致R1上产生很大的直流压降，使滤波电路输出的直流电压减小；

C2——R1不变时，加大C2容量可以提高滤波效果。

(c)电阻对电压具有降压作用，与电容组合在一起时候使得较多的脉动的交流成分降在电阻上，减少对负载的影响，最终实现滤波。这种电路适合负载电流较小同时输出电压脉动不是很高场合。

表1 滤波器性能比较
