未使用通道的运算放大器的处理方法

这里讨论的未使用的运算放大器，并不是指物料库中没有使用的运算放大器，这些应该放在防静电袋或导电泡沫中。这里指的是电路板上的运算放大器 - 四通道或双通道封装中未使用通道的运算放大器。

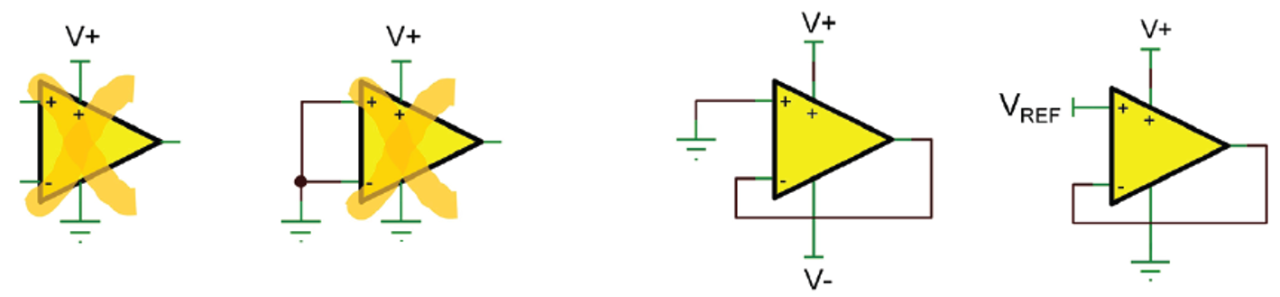

对于未使用的通道，最好连接成带负反馈的方式(下图右)，对于单位增益缓冲器因为不需要额外的器件，所以是一个比较好的选择。同时，考虑到运算放大器的输入共模范围，对于不同的供电，将输入连接到其线性输入和输出范围内的电压，即对于正负电源供电的运算放大器，单位增益缓冲器的同相输入接地;对于单电源供电的运算放大器，单位增益缓冲器的同相输入接V+/2。

对于上图(左)所示，输入同相端和反相端短接或者开路输入，都会有可能导致运算放大器产生过载输入、输出，或使运算放大器处于不确定噪声状态。

对于PCB Layout，将未使用的运算放大器放在将来可能修改的位置。提前考虑在未来可能会进行的重新设计中使用这些暂未使用的运算放大器。将这些未使用的运算放大器放在PCB电路板的顶层或底层，以便在测试的时候可能会用到该未使用的运算放大器进行功能验证。

当然，根据实际的电路设计需求，来选择正好满足使用的通道数的运算放大器，这样即可以优化电路板的布局设计，又不会产生任何未使用的运算放大器。
