电位器的符合性及其分类、标定点

电位器的总阻值、有效阻值和最小有效阻值

1） 总阻值 Rac total resistance（见 IEC 60393-1:2008 的 2.2.48.5）

总阻值是按照 4.6 条的规定所测得的引出端 a 与 c 之间的阻值 R ac 。

2） 有效阻值 effective resistance（见 IEC 60393-1:2008 的 2.2.48.6）

有效阻值是总阻值中阻值变化符合规定规律的那部分阻值。

3） 最小有效阻值 minimum effective resistance（见 IEC 60393-1:2008的 2.2.48.7）

在有效电行程的每一个终端，引出端 b 和较近的终端引出端 a 或 c 之间可以获得的阻值（Rab或 R bc ）,通常以总阻值的百分数来表示。

学习理解

a) 有效阻值是总阻值的一部分。在有效阻值范围内，阻值按照规定电阻规律所确定的方式变化。

b) 有效阻值与总阻值的关系，相当于有效行程与总电行程的关系。

c) 当终端止挡处与观察到最小有效阻值（见 2.2.48.7）的那点之间没有明显的阻值变化时，则剩余电阻（见 2.2.40）、终端电阻（见 2.2.39）和最小有效阻值相同。最小有效阻值不必与机械终端止挡相对应。

d) 注意，测量电位器总阻值时，应将动触点置于其行程的逆时针终端位置，不能将动触点放在其行程的其它位置（IEC 60393-1:2008 的 4.6.1）。

20 ►

电位器的符合性及其分类、标定点

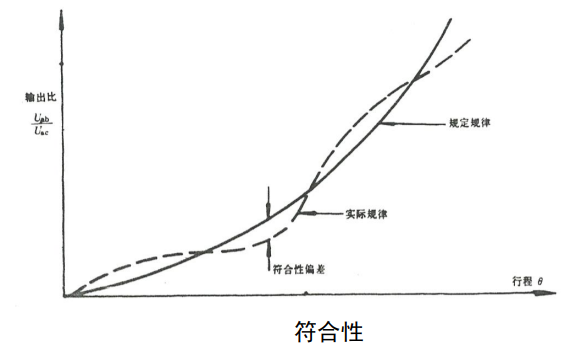

1） 符合性 conformity（见 IEC 60393-1:2008 的 2.2.48.9）

实际测得的电阻规律与规定规律之间的最大差值，以总阻值或总外加电压的百分数表示。如下图所示。

注：符合性可以用不同的方式表示，在详细规范中应明确规定。下面的条款给出了表示符合性的一些方法。

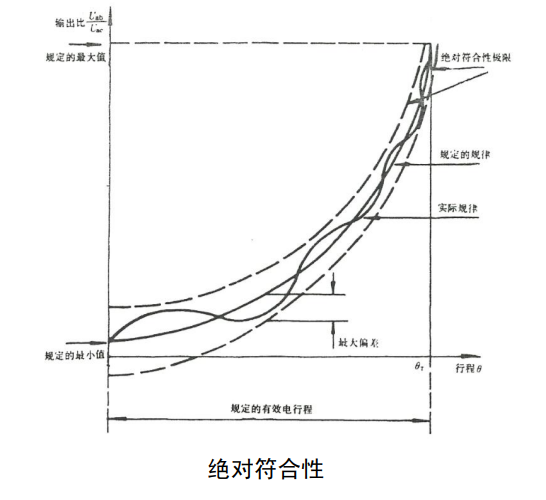

2） 绝对符合性 absolute conformity（见 IEC 60393-1:2008 的 2.2.48.10）

在规定的有效电行程范围内测得的符合性。以实际的电阻规律与规定规律之间的最大偏差表示。如下图所示。

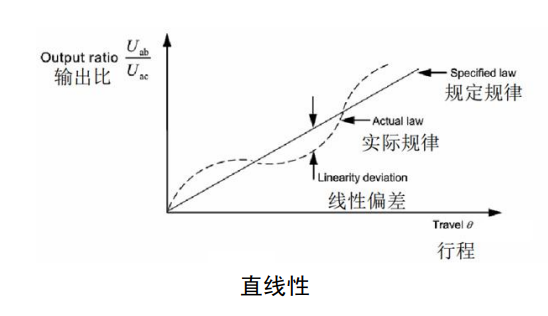

3） 直线性 linearity（见 IEC 60393-1:2008 的 2.2.48.11）

符合性的一种特殊形式，它是在规定规律或输出比呈直线时的符合性。如下图所示。

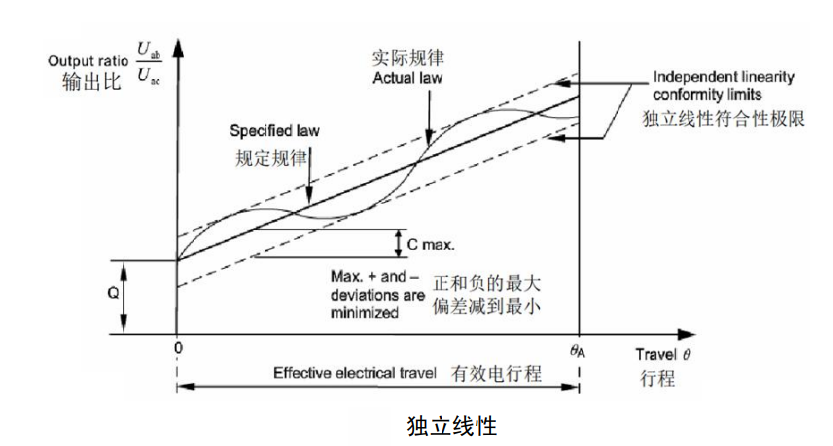

4） 独立线性（最佳直线） independent linearity(best straight line)（见 IEC 60393-1:2008 的 2.2.48.12）

符合性的一种特殊形式，它是有效电行程或其任一指定部分实际规律对参考直线的最大垂直偏差，以总外加电压的百分数表示。参考直线的斜率和位置是按垂直偏差达到最小来选择。如下图所示。

注：当规定了最大和最小输出比要求时，就限制了参考直线的斜率和位置。

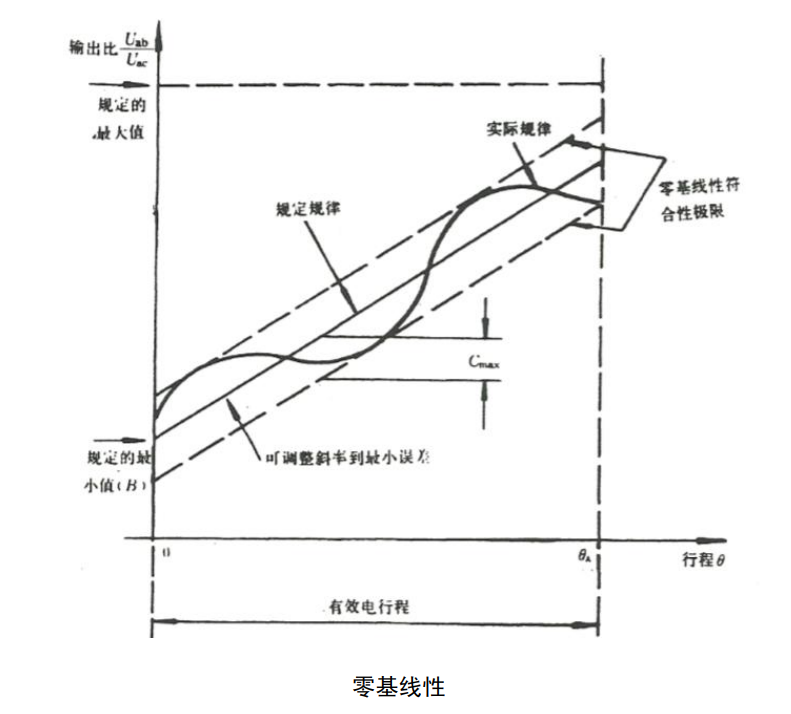

5） 零基线性（仅适用于线绕电位器） zero-based linearity(for wirewoundpotentiometers only)（见 IEC 60393-1:2008 的 2.2.48.13）旧版 zero basedlinearity(for wirewound potentiometers only)

符合性的一种特殊形式，是在有效电行程内实际规律与参考直线间的最大垂直偏差，以总外加电压的百分数表示。参考直线是通过规定的最小输出比，其斜率可按最大偏差达到最小来选择。对最大输出比规定的要求会制约参考直线斜率的变化。除非另有规定，最小输出比定为零。如下图所示。

学习理解

“零基线性”仅适用于线绕电位器，不适用于非线绕电位器。

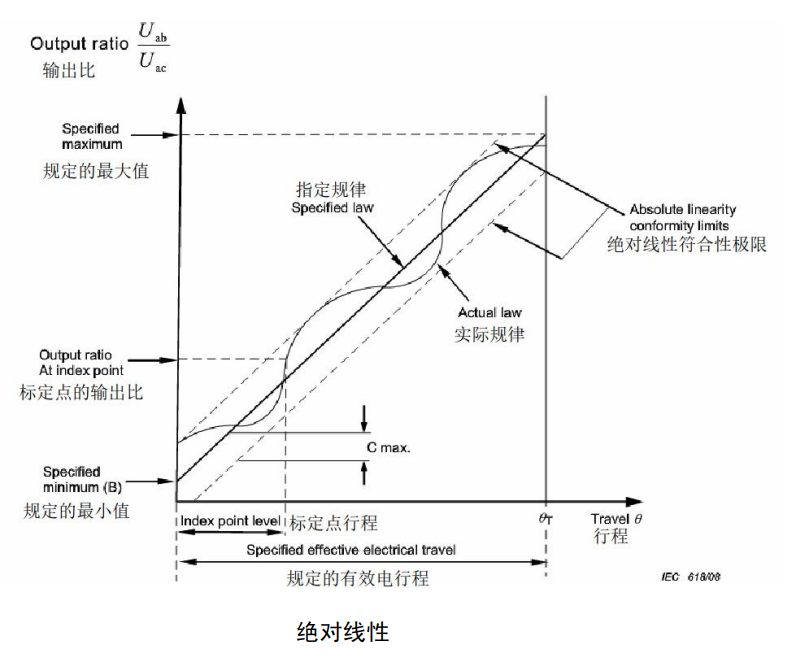

6） 绝对线性 absolute linearity（见 IEC 60393-1:2008 的 2.2.48.14）

符合性的一种特殊形式，是在规定的有效电行程内，实际规律与参考直线间的最大垂直偏差，以总外加电压的百分数表示。参考直线通过规定的有效电行程两端所规定的最小和最大输出比。除非另有规定，最小和最大输出比分别为总外加电压的 0 和 100%。如下图所示。

学习理解

和“端基线性”相比，“绝对线性”只是针对“规定的有效电行程”（有效电行程的特定部分）而言的，不是针对“有效电行程”（全部有效电行程）而言的。

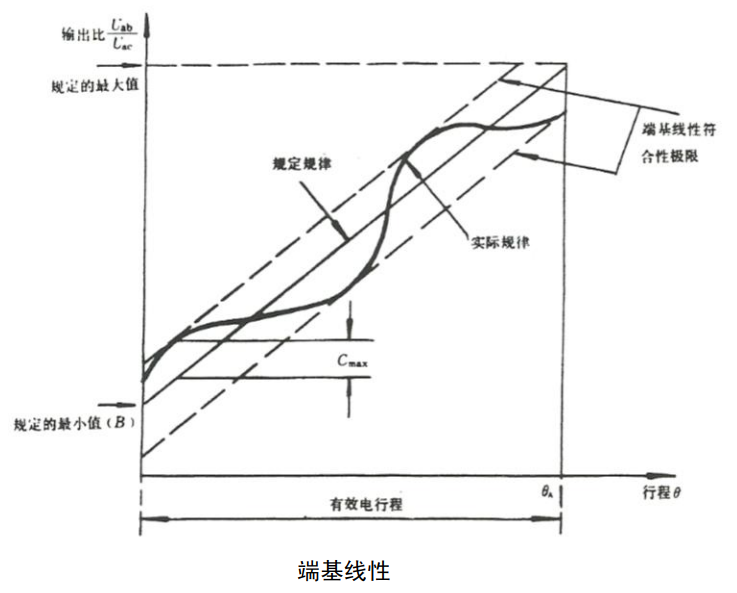

7） 端基线性（仅适用于线绕电位器） terminal based linearity(forwirewound potentiometers only)（见 IEC 60393-1:2008 的 2.2.48.15）

符合性的一种特殊形式，是在有效电行程内，实际规律与参考直线的最大垂直偏差，以总外加电压的百分数表示。参考直线通过有效电行程两端所规定的最小和最大输出比。除非另有规定，最小和最大输出比分别为总外加电压的 0 和 100%。如下图所示。

学习理解

和“绝对线性”相比，“端基线性”是针对“有效电行程”（全部有效电行程）而言的，而“绝对线性”只是针对“规定的有效电行程”（有效电行程的特定部分）而言的。

关于“符合性”的小结：

a) “符合性”是针对“精密电位器”而言的，对于非精密电位器，无符合性要求。

b) 符合性有多种形式——绝对符合性、直线性、独立线性（最佳直线）、零基线性（仅适用于线绕电位器）、绝对线性和端基线性。其中，以独立线性最为常见。

c) 在编制电位器详细规范时，必须明确符合性的种类，否则无法进行检测、考核。

8） 标定点 A index point A（见 IEC 60393-1:2008 的 2.2.48.16）

确定驱动机构位置与输出比之间关系的一个固定的参考点。它是用以确定驱动机构位置的基础。
