波形功率放大器的典型应用

波形功率放大器是用以对 波形发生器 （函数发生器、脉冲发生器和任意波形发生器等）信号进行功率、电压或电流放大，为测试测量应用的负载提供电信号驱动的仪器。独立的波形功率放大器包括 电压放大器 、电流放大器和 电压/电流放大器 ；此外，还有一种将波形发生器、波形功率放大器与直流电源相结合的独立分支特色产品，称为 双极型电源 。

波形功率放大器的典型应用包括：

• 压电转换器（高电压和高电流）驱动
• 高频亥姆霍兹线圈（高电流）驱动
• MEMS微机电系统（高电压）驱动
• 脉冲和瞬态器件（高功率）驱动
• 集成电路放大器电源抑制比、放大器共模抑制比测试
• 二次电源纹波噪声模拟
• 低压差线性稳压器（LDO）线路瞬变测试驱动

北京华钛技术有限公司可为客户提供各类实验室级别的波形功率放大器产品和应用选型、系统集成和技术支持服务。

波形功率放大器原理

波形发生器的局限性

函数发生器，脉冲发生器和任意波形发生器是非常常用的实验室仪器，通常输出电压被限制到约10V，输出电阻通常为50欧姆。尽管现有仪器可提供的波形非常丰富，但其本身的输入输出特性在应用中存在如下局限性：

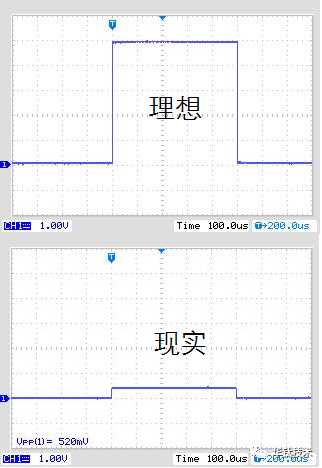

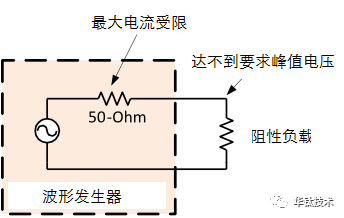

1）负载驱动电压电流受限问题

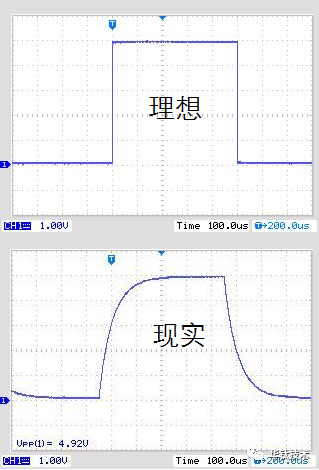

2）容性负载驱动高频失真问题

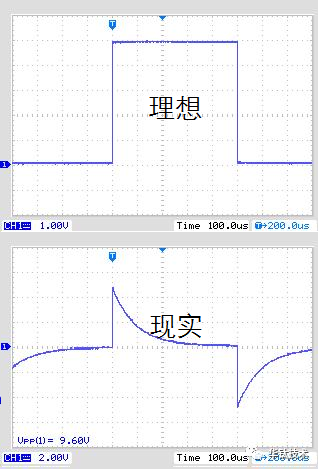

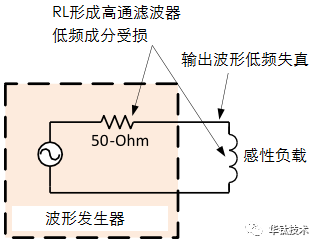

3）感性负载驱动低频失真问题

波形功率放大器

波形功率放大器用以解决以上局限性问题。波形功率放大器通过电压、电流放大和阻抗匹配电路，将波形发生器产生的驱动信号匹配实际负载，达到理想驱动效果。

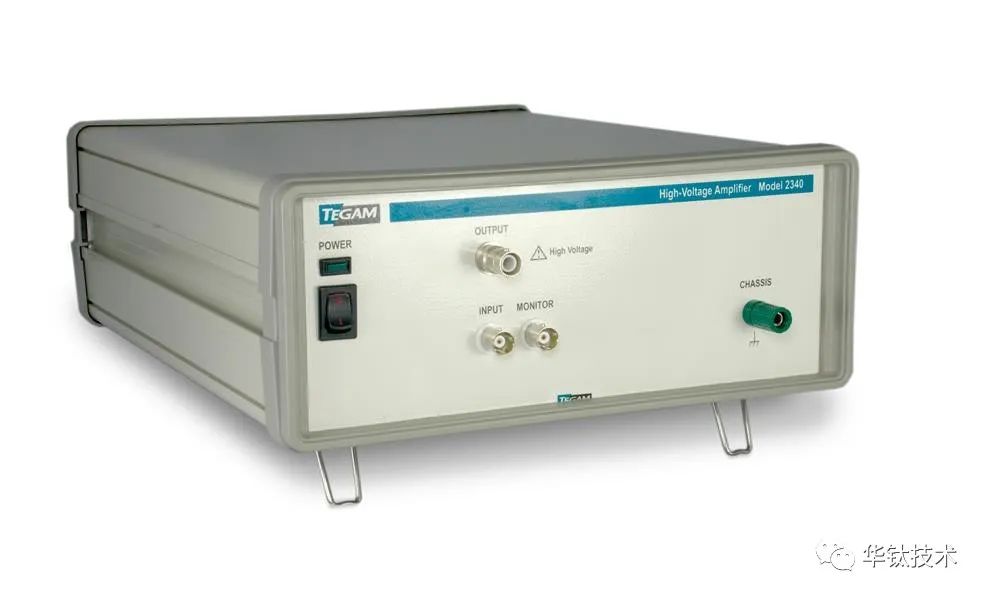

波形功率放大器中输入电阻一般匹配为高阻或50Ω，输出电阻匹配为50Ω或近零值。电压输出范围高于输入范围，称为 电压放大器 ；电流输出范围高于输入范围，称为 电流放大器 ，电压电流输出范围均高于输入范围，则称为 电压/电流放大器 。

波形功率放大器

波形发生器、波形功率放大器同直流电源结合而产生的 双极型电源 ，可以工作在四象限模式，实现工作模式的自由切换，属于专业电源类产品，可设定工作在恒压（近零输出电阻）、恒流（高阻）模式，信号带宽DC~150kHz，可用于电源纹波模拟、四象限电源波形控制、各种低阻/容性/感性负载驱动，太阳能光伏测试等特殊应用场合，应用领域更加深入和广泛。
