激光二极管中的像散差是什么

激光二极管接合部在垂直方向和水平方向上外观的焦点位置不同。将这2个焦点间的距离定义为像散差 （As）。

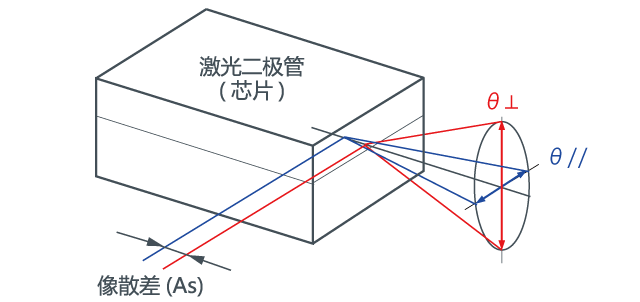

【像散差 （As）】

像散差 （As）：测量方法

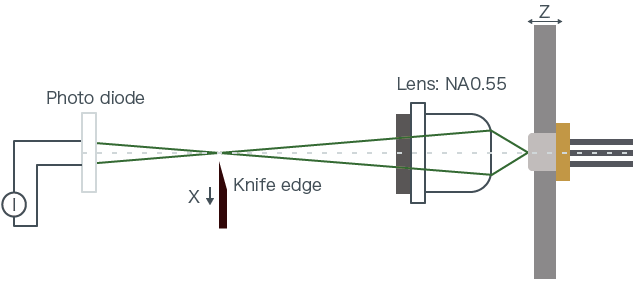

像散差通过［图1］所示的刀缘法测量。

将半导体激光器的光束用刀缘从一侧切下去。

［图1］

如果对通过刀缘的光量和刀缘的位置（X）进行绘图，就能得到激光束的积分值。［图2］

［图2］

通过将其微分，可以测量光束直径（半值全角）。［图3］

［図3］

移动半导体激光器的端面位置 （Z） ，测量光束直径。

绘制与半导体激光器的接合方向垂直、水平的各方向的光束直径和端面位置。［图4］

从2个光束直径的最小值的位置可求得像散差。
