通用BJT/JFET/MOSFET测试仪电路分享

这款有用的晶体管测试仪允许用户快速检查 NPN/PNP 晶体管、JFET 或 （V）MOSFET 的功能，并适当地确定其端子或引脚的方向。

三引脚 BJT 或 FET 总共提供 6 种可行的相关配置，但只有一个可能是正确的配置。

这种通用晶体管测试电路提供了对适当晶体管配置的简单且万无一失的识别，并同时对晶体管进行实际检查。

电路的工作原理

测试仪电路本身包括一个晶体管，该晶体管与被测晶体管（TUT）共同形成一个非稳定的多谐振荡器电路。

测试仪具有 5 个彼此靠近的测试槽，由它们各自的标签决定：

E/S - B/G - C/D - E/S - B/G

这种安排使得可以通过上述配置检查以下显示的设备：• 双极晶体管：EBC / BCE / CEB，和反向：

BEC / ECB / CBE。

单极晶体管（FET）：SGD / GDS / DSG，和反向：GSD / SDG / DGS。

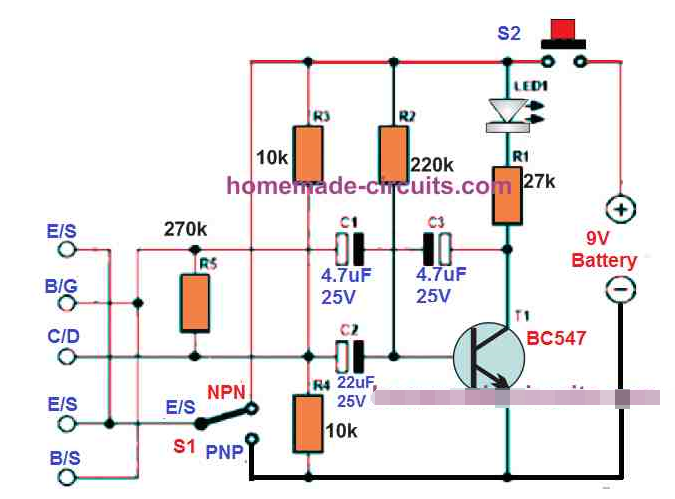

每当被测晶体管以正确方式连接时，电路的非稳态多谐振荡器级就会振荡并闪烁一个明亮的白色LED（图1）。如果交换晶体管的E和C引脚，LED也可能闪烁，但是闪烁速度会更快。

这证明了一个事实，即即使发射极和集电极引线互换，少数种类的BJT也可以正常工作，尽管其性能特征可能低于正常配置。

测试联合场效应晶体管

在测试具有对称源极和漏极结构的JFET时，可能只能以任何级别的保证来区分栅极引脚，并且源极和漏极引脚可以互换。

被测晶体管的负载电阻采用电阻R3/R4构建为电源电压一半的分压器电路。这使得普通交换机 （S1） 能够从 N（PN） 交换到 P（NP）。

使用 LED 指示灯

闪烁的 LED 显示被测设备的正确定位！如果 LED 保持关闭状态或保持 ON 状态，则始终指示配置不正确或 BJT 死，烧毁。

这种情况还可以表明被测单元可能根本不是晶体管。

例如，该项目可能是 3 针稳压器、SCR 或三端双向可控硅等。

使用蜂鸣器指示器

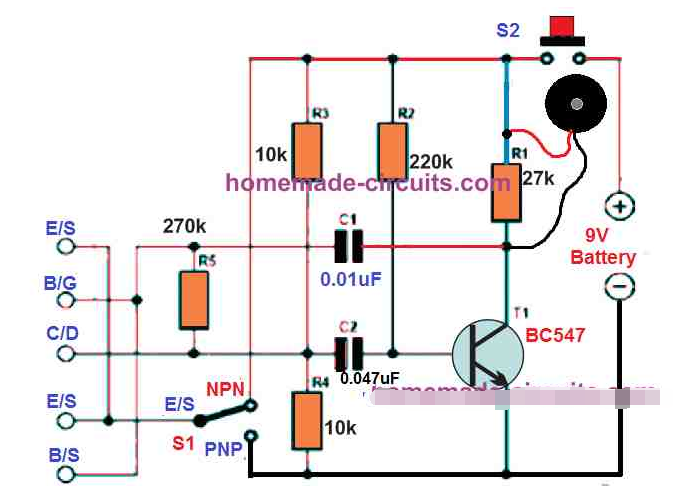

下图中展示的通用晶体管测试仪的下一个变体采用压电蜂鸣器而不是LED指示灯。与LED版本相比，该设计中的频率决定电容器值大大降低，以增加振荡频率并使其可听见。

蜂鸣器发出的低音量嗡嗡声表示晶体管已正确插入并且正在完美地完成工作。

如果蜂鸣器没有声音，则表示BJT或被测FET插入不正确或可能完全死机。

按钮允许您打开电路并在连接晶体管后立即同时检查晶体管。整个电路可以毫不费力地容纳一小块 veroboard。电源可从标准 9 V PP3 电池获得。
