MS5196T/MS5197T模数转换器兼容AD7796/AD7797

一、描述

MS5196T/MS5197T 为适合高精度测量应用的低功耗、低噪声、差分输入的 16bit/24bit 模数转换器。其内部集成了低噪声输入缓冲器、低噪声仪表放大器，其片内还集成温度传感，用来做测试时的温度补偿。此芯片采用外部时钟或内部时钟，输出数据速率可通过软件设置数据更新速率为 4.17Hz 到 123Hz。MS5196T/MS5197T 电源电压范围为 2.7V 到 5.25V，典型功耗为 320uA。MS5196T/MS5197T 采用了TSSOP16 封装。

二、主要特点

RMS 噪声：65nV

功耗：典型值为 320uA

集成低噪声、增益仪表放大器

集成片内温度传感器

集成内部时钟振荡器

更新速率：4.17Hz 到 123Hz

集成 50Hz/60Hz 限波滤波器

电源电压：2.7V 到 5.25V

工作温度范围：-40°C  120°C

三、应用

RTD 测量

衡器应力检测

气体分析和血液分析

工业过程控制和仪器仪表

液相和气相色谱仪

智能发射机

 6 位 DVM

封装图

管脚图

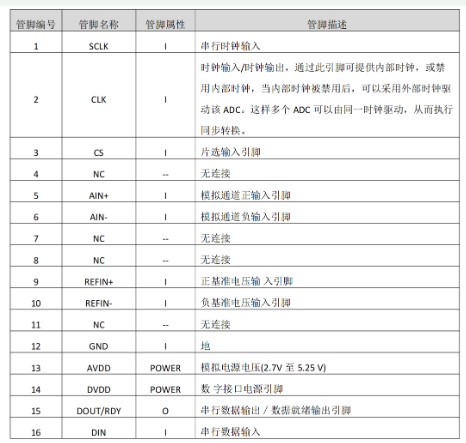

管脚说明图

瑞盟一级代理 左凡 15926481710

内部框图

MS5196/MS5197可完美替代AD7796/AD7797

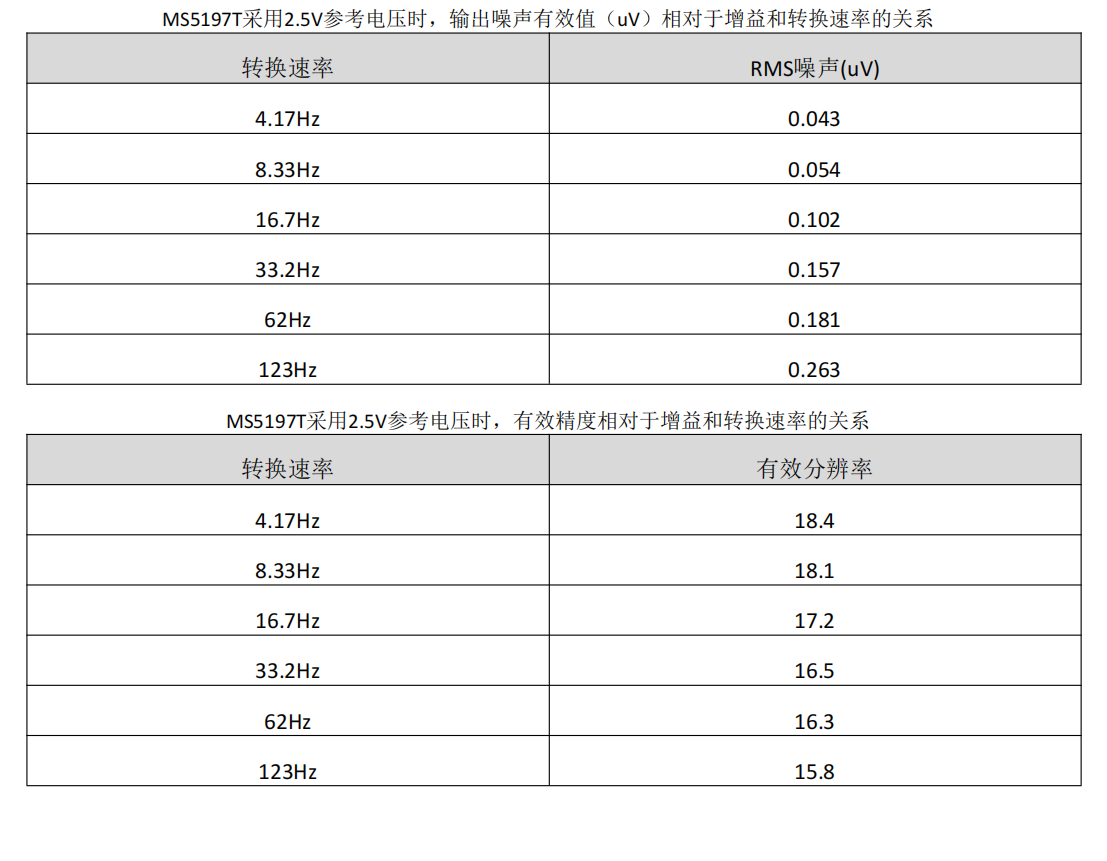

输出噪声和分辨率(外部参考电压)

下表给出了一些更新速率下的 MS5197T 的输出均方根噪声。所提供的数据是针对双极性输入范围、采用 2.5V 外部基准电压。这些数值为差分输入电压为 0V 时的典型值。注意 ，有效分辨率 是利用均方根噪声计算得。

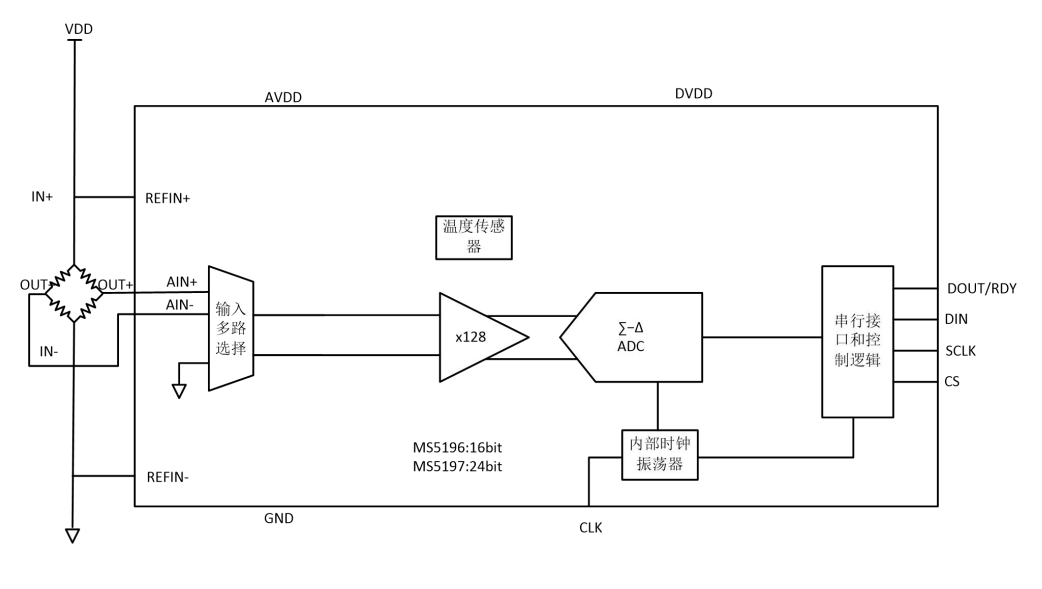

典型应用图
