甲乙类功率放大器的工作原理

有关功率放大电路的知识，介绍了乙类功率放大器的工作过程，复合三极管的复合规则，以及甲乙类功率放大器的工作原理，有需要的朋友参考下。

1、乙类功率放大器的工作过程

两只晶体管轮流工作，一只晶体管在输入信号正半周期导通，另一只晶体管在输入信号负半周期导通，两管交替工作，犹如一推一挽，在负载上合成完整的信号波形。

选择两个特性一致的管子，使之都工作在乙类状态，组成乙类互补对称功放，其中一个工作在正弦信号正半周，另一个管子工作在正弦信号负半周。在负载上得到一个完整的正弦波。

交越失真：三极管输入特性曲线有一段死区，且死区附近非线性比较严重，两管的静态工作点取在晶体管输入特性曲线的截止点上，没有基极偏流。当输入信号小于开启电压时，两管都截止，两管电流均为零，无输出信号；在刚在大于开启电压的很小范围内，两管集电极电流变化很慢，输出信号非线性严重。这种乙类推挽放大器特有的失真称为交越失真。

2、复合三极管的复合规则

1）复合管的极性取决于第一只三极管。

2）输出功率有大小取决于输出管。

3）若两管的电流放大系数为β1β2，则复合管的电流放大系数β=β1*β2。

4）同型复合管和异型复合管发射结等效电阻差别很大，异型复合管发射结等效电阻就是第一只三极管的等效电阻。

3、甲乙类功率放大器的工作原理

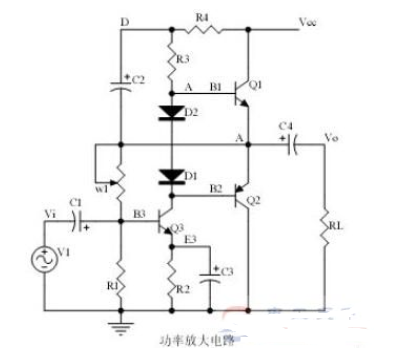

分别给两只晶体管的发射结加适当的正向基极偏压，让两只晶体管各有一个较小的电流ICQ流过。经常采用三极管，两电阻组成的UBE倍压电路为两管提供所需偏压。

自举过程：甲类功率放大器的特点为输出信号失真较小，效率低于50%。甲乙类功率放大器的特点为有效克服乙类放大电路的失真问题，能量转换效率较高，使用比较广泛。
