用三极管自制断路检测器

今天咱们利用所学的晶体管放大的知识，动手做个实物吧~~~

功能描述

目标是做一个检测器，它可以检测插座中哪个孔是零线哪个孔是火线

还可以用于检测线路中哪里出现断路

关键是隔着绝缘层就可以检测，这样就足够安全啦ฅʕ•̫͡•ʔฅ

设计原理

从上面的动图中可以看到用到了三个晶体三极管，晶体三极管的放大原理大家可以看之前的推文

晶体三极管的放大原理

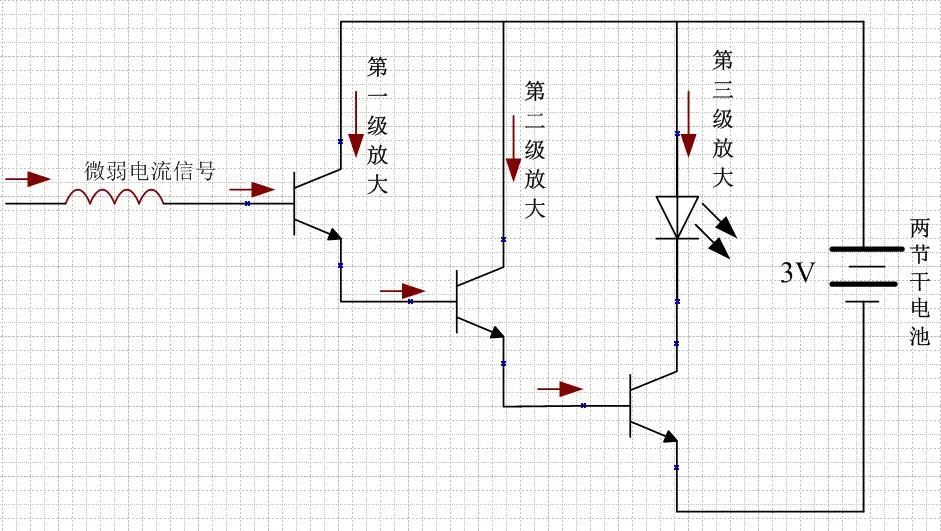

从文中我们了解到晶体三极管是一种电流控制电流的器件，三极管处于放大状态时，集电极电流和基极电流之间有着β倍的关系，而一般BJT管的β都在一百倍以上。于是我们看如下原理图：

图1

微弱的电流经过三级直接耦合放大器的作用，如果每个三极管的β能达到100，那么三个三极管级联后可以实现将nA的电流放大到mA，这样就足以让普通的LED发亮。当然也可以在LED两端并上一个小小蜂鸣器，LED发亮的同时，蜂鸣器还会发出声音。

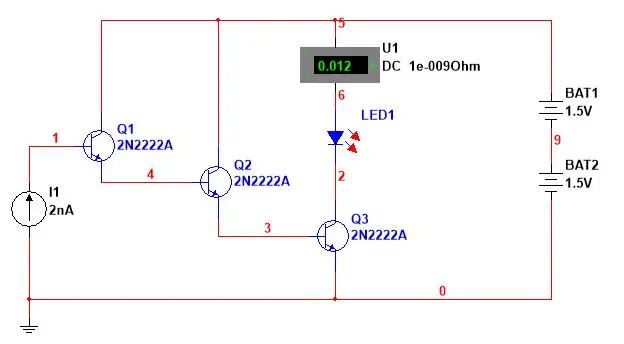

使用Multisim仿真软件仿真，看到2nA的电流被放大至12mA，并点亮了LED。当然不同三极管放大倍数会有所不同，但三级的放大，点亮个LED还是没啥问题的。

上图中的电流源从哪里获取呢？实际中家用电器或插座的火线附近存在变化的电场，变化的电场产生磁场，使用感应线圈就可以感应出微弱的电流。于是这个电流信号就有了。当然如果没有感应到电流，那LED就不会发光。这就实现了检测~~

动手实践

制作材料

三个晶体三极管，可以选择实验室常见的S8050

1个LED（颜色不限，红色效果好些，还可再准备一个蜂鸣器）

3V电源（可以选用两节常用的5号或7号电池）

一段普通的导线

动手操作

按照图1的原理图将各元件管脚焊接上。注意晶体管的三个引脚的判断哦。

可以选择在洞洞板上焊接，也可直接用焊锡连接。

当然线圈的绕线方式和圈数、三极管的型号都会影响到检测的灵敏度，所以要根据实际使用做出一定调整哦。
