负降压稳压器采用升压控制器

本设计笔记展示了如何在负降压稳压器应用中使用升压型 DC-DC 控制器。该升压模式 DC-DC 控制器利用一个外部运算放大器反相其电压反馈，从 −3.5V ECL 电源获得稳定的 −2V。具有MAX1771升压DC-DC控制器。

图1电路采用升压DC-DC控制器，用于负降压稳压器应用。它被开发用于为光放大器/升压器单元中的激光二极管供电，当时还没有商用 IC。半导体激光管的阳极接地，因此电源电压必须为负，并且必须提供 160mA 至 750mA。

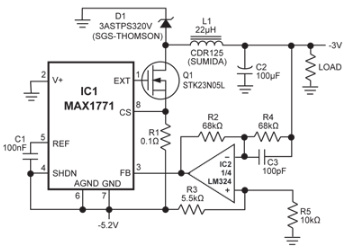

图1.该升压模式 DC-DC 控制器利用一个外部运算放大器反相其电压反馈，从 −3.5V ECL 电源获得稳定的 −2V。

虽然升压稳压器IC工作在降压稳压器电路中，但其标准连接可实现对Q1的适当控制。然而，输出电压必须由运算放大器反相以获得适当的电压反馈：负载以最正电源轨而不是IC1的接地端子为参考，因此控制器必须随着VOUT（指该端子）的增加而增加其占空比。因此，运算放大器反相反馈信号并将其偏移以匹配IC1内部的1.5V门限。

IC1配置为非自举模式，为外部MOSFET Q1提供足够的栅极驱动信号（接地至-5.2V）。当VOUT设置为-3V，输出电流范围为160mA至700mA以上时，电路的转换效率范围为84%至高达87.5%（图2）。

图2.图1电路的效率范围为84%至87.5%。
