罗姆BD7682FJ-EVK-402的准谐振电源软开关功能测试

这篇文章来源于电子发烧友网 网友李**

本文主要对电源的软开关功能进行测试。

当MOSFET管所在回路的原边绕组在过零点处工作时，由于感应作用在原边副绕组上的电流也处于过零点。检测通过此处的电流即可判断判断MOS管的导通时机。而BD7682FJ正是完成这样的工作，通过电路优化精准实现软开关技术。这个芯片的主要特点在于支持软启动和提供高频的开关频率，BD7682FJ设计了超时开关动作功能，这对于理解电路最终控制电路的工作原理也是非常重要的。

观察过零检测信号ZT，这个信号用于判决栅极信号输出，判决条件在这个地方设计了两个标准：

1 当检测电压不超过Vzt2时超过15μS，判断为启动或者低电压输出，此时MOSFET管输出；

2 当检测电压低于Vzt1时输出底部检测信号，在检测信号后延时5μS的情况下不出现新的检测脉冲情况下使能并对MOSFET管输出信号。

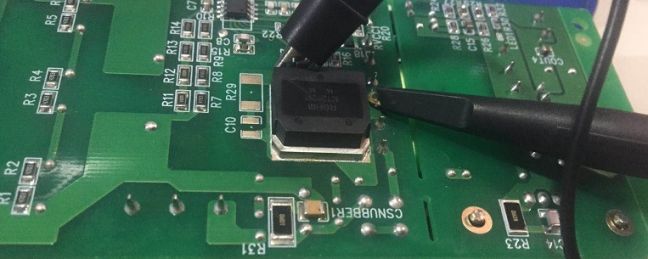

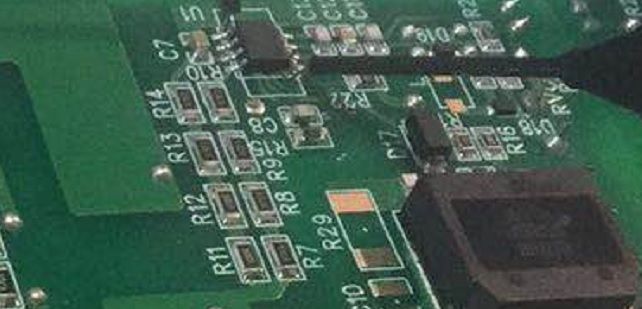

搭建测试环境如下：

下图是对BD7682FJ进行测试，分别测试了其在轻载情况下的过零检测输入脚和mos管输出脚的工况，以及MOSFET管源漏两端的电压情况。可以看出通过使用BD7682FJ可以实现软开关技术，提高了开关频率，图中测试频率达到了32KHz。

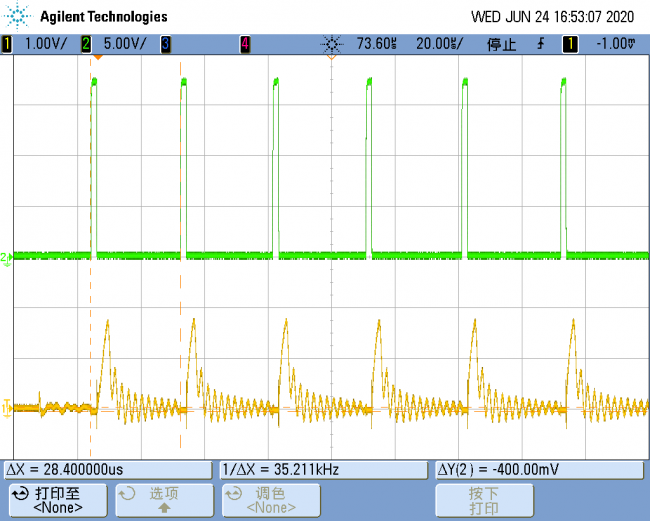

过零检测输入脚（下）和MOS管输出脚（上）的工况

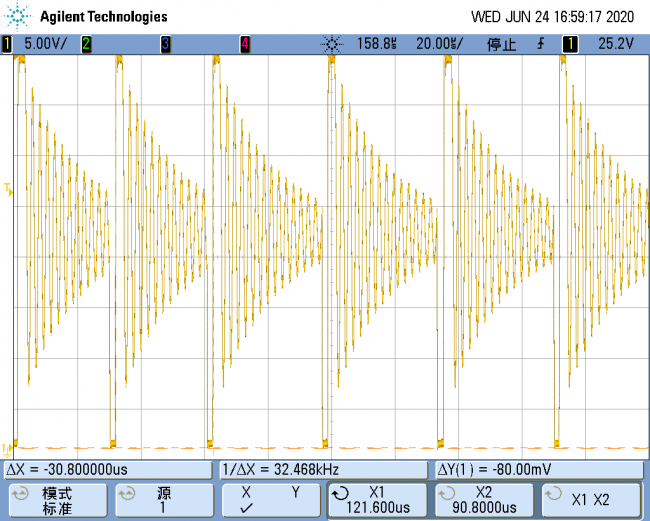

MOSFET管源漏两端的电压
