谈谈RF变压器和RF变压器类型

当信号电流流经主线圈时，产生磁场，进而在次线圈上产生电压。当次线圈上有负载时，就会有电流流经负载，即获得功率。这就是变压器的工作原理。

今天，谈谈RF变压器。

什么是变压器？

》无源器件，可以将阻抗、电压或者电流变换到要求的值

》互易器件，可以双向使用

》可以提供DC 隔离，共模抑制

》不平衡信号和平衡信号的相互转换

》可以当作巴伦（平衡信号与不平衡信号的转换器件）使用

平衡阻抗：两个端子均不与地连接

不平衡阻抗：一个端子与地连接

RF变压器类型

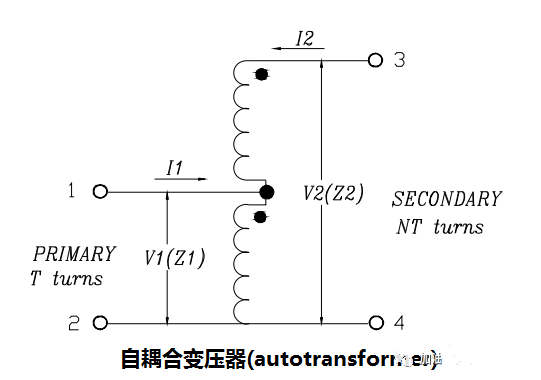

》自耦合变压器（autotransformer）

》具有直流耦合功能的变压器

》中间抽头变压器

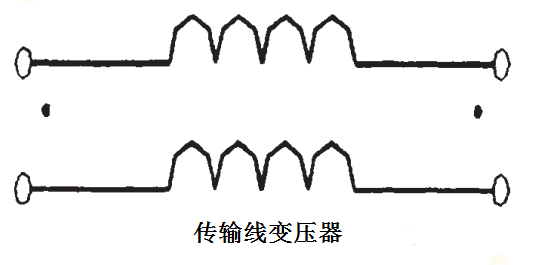

》传输线变压器

》and so on

变压器中电压、电流、阻抗之间的关系

V2=NV1

I2=I1/N

其中，N为匝数比（turn ratio）

而Z2=V2/I2

Z1=V1/I1

所以Z2=N2Z1

所以，阻抗比（impedanceratio）为匝数比（turn ratio）的平方。

初级线圈dot端和次级线圈dot端，电压方向相同。

初级线圈dot端和次级线圈dot端，电流方向相反。

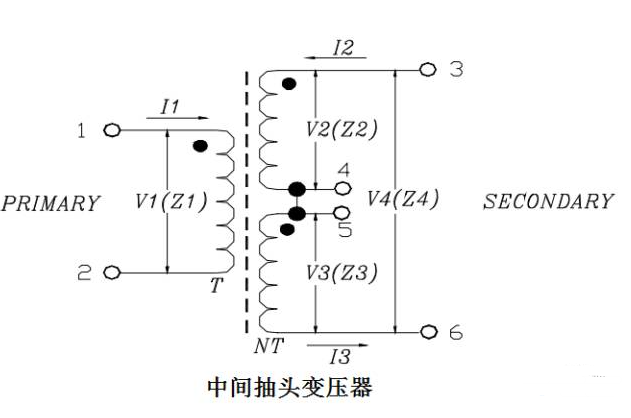

中心抽头变压器可以作为功分器。

V4=NV1

V2=V3=V4/2=NV1/2

I2=I3=I1/N

Z4=N2Z1

Z2=Z3=Z4/2=N2Z1/2

变压器的作用

》阻抗匹配，以获得最大功率传输

》将电流或者电压变换到要求的值

》隔直流，通交流

》不平衡信号平衡信号转换

》共模信号抑制

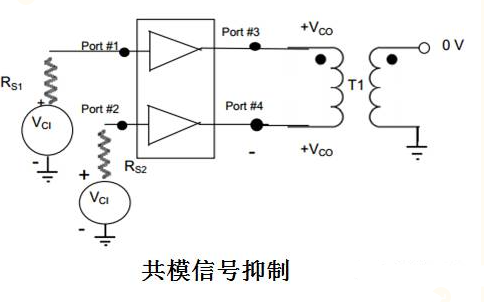

假设放大器的S参数是相同的，变压器性能理想。对于两个幅值和极性都相同的电压，经过1:1的变压器后，得到的是0，即为共模信号抑制。

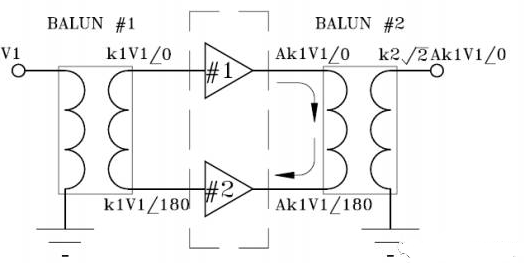

》推挽放大器

（1）增益不变，输出功率增加一倍

（2）抑制偶次谐波

假设放大器其的传输函数为：

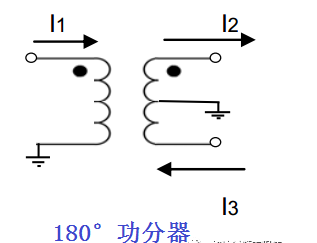

》180°功分器

输出信号等幅反向

变压器性能指标

》频率范围

》幅度不平衡：以抽头为参考地，两个输出口信号功率的相差值（dB）

》相位不平衡：以抽头为参考地，两个输出口信号相位的差值减去180度

》匝数比（或者阻抗比）

》插损和回波损耗

由于使用ADC时，需要将单端信号转换成差分信号输入至ADC输入端，所以阅读了一些关于RF变压器的资料。做此总结，与大家共享。
