上海贝岭开关电源管理芯片ME8230在智能电能表中

一、背景

开关电源将电网交流电转换为电子电路所需的直流电，其基于高频开关技术，通过PWM调制、高频变压器和反馈控制实现电能转换，具备显著的高效能转换优势。其转换效率高，即使在轻载工况下，仍能维持优异的能效表现，可有效降低电源自身功耗。同时，开关电源通常采用多路输出设计，能精准为电能表的MCU、计量、显示、通信、继电器控制等不同功能单元，匹配其电路需求的差异化电压/电流指标。并且，各路输出之间具备特定的隔离耐压性能，既契合国家电网、南方电网对电能表节能降耗的技术要求，又能充分满足各功能模块的工作条件与安全规范。因此，随着电能表向低功耗、高精度、智能化方向发展，开关电源已经取代传统工频变压器，在国家电网、南方电网的智能电能表设计中广泛应用。

二、ME8230芯片概述

ME8230 是一款专为智能电能表等小功率、低功耗场景量身定制的开关电源管理芯片。作为高集成度的高性能解决方案，其以低成本优势实现了全功能保护设计，涵盖过压、过流、短路及过温等多重防护机制，可靠性表现优异。该芯片完全契合国家电网、南方电网电能表电源电路的设计规范，凭借精准的电压调控能力与低功耗特性，为计量模块、通信单元等电能表核心部件提供稳定的电源支撑。

ME8230特点

高性能、高集成度；

内置1000V/1A功率MOSFET；功率 8W@AC40V～AC420V；

内置高压启动电路,实现全电压下高效率和低功耗；

软起动功能；

频率抖动功能；

优化EMI性能；

抗强磁功能；

DIP7封装。

关键参数

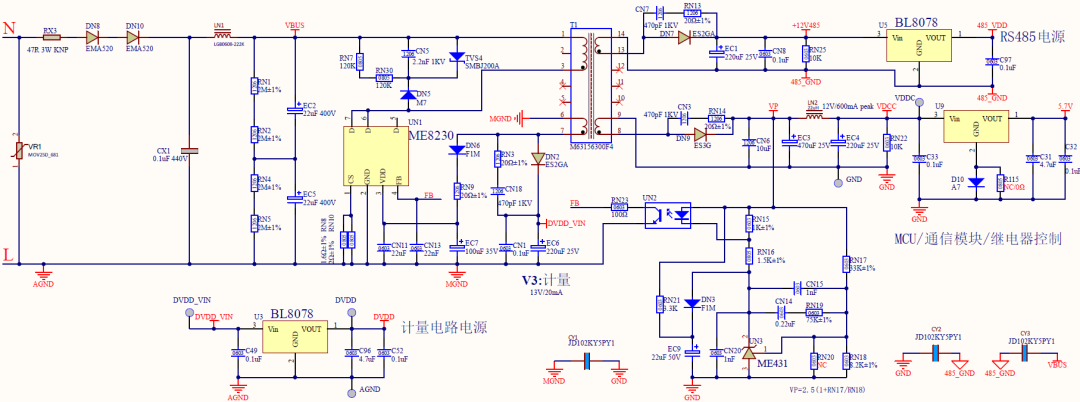

典型应用电路（以单相电能表电源电路示例）

主要测试数据

启动时间

待机功耗(同等外围电路待机功耗低于市场同类产品30mW～100mW)

效率

精度：输出电压调整率在0.09%左右，负载调整率在0.2%@AC85V；

温漂：负温度系数变化，加热到100℃以上变化-0.1%；

过温保护(OTP)：启动和恢复正常，恢复温度迟滞为49℃左右；

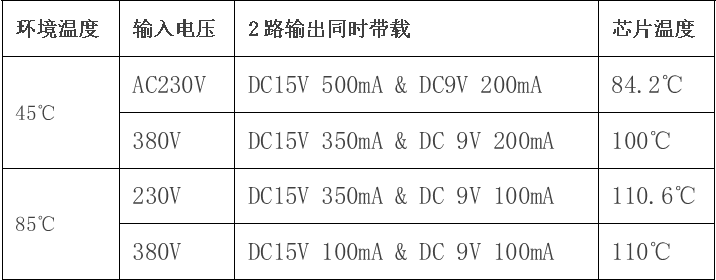

高温环境下(2小时)的温升测试；

容性负载带载启机： 输出4000uF电容，带载启机大于1.2A@AC230V/AC264V（1.7A为OCP点）；

强磁下带载启机：正常工作情况下引入强磁，工作或带载启机正常，去除强磁后恢复工作。

三、总结

ME8230以低成本优势实现了全功能保护设计，具有过压、过流、短路及过温等多重防护机制。凭借精准的电压调控能力与低功耗特性，能同时为电能表计量、通信、控制电路提供多路隔离电源。该芯片深度契合智能电能表技术迭代与升级的核心趋势，严格遵循并全面满足国家电网、南方电网等权威机构制定的智能电能表设计规范要求。其卓越的性能与可靠的品质，为智能电能表电源设计提供了高兼容性、高保障性的理想解决方案，助力客户显著提升产品竞争力。
