常见的电流互感器接线盘点

电流互感器在电力系统中有着广泛的应用。在发电厂中，电流互感器用于测量发电机输出的电流和监视其运行状态；在变电所中，电流互感器用于计量用电量和控制开关设备的动作；在输电线路中，电流互感器用于测量线路中的电流和进行继电保护。此外，电流互感器还可以用于工业自动化、交通、建筑等领域。

电流互感器的接线方式对于电力系统的正常运行至关重要。单相和三相电流互感器的接线方式各有特点，需要根据具体的应用场景进行选择。在实际操作中，需要遵循安全操作规程，确保人身安全和设备正常运行。下面小编就给大家分享电流互感器的几种接线方案，希望能给广大电气人员一些参考。

▌01 一台电流互感器用于单相回路的接线

一台电流互感器用于单相回路的接线方式，适用于只能测量单相电流和单相功率及保护单相接地短路，

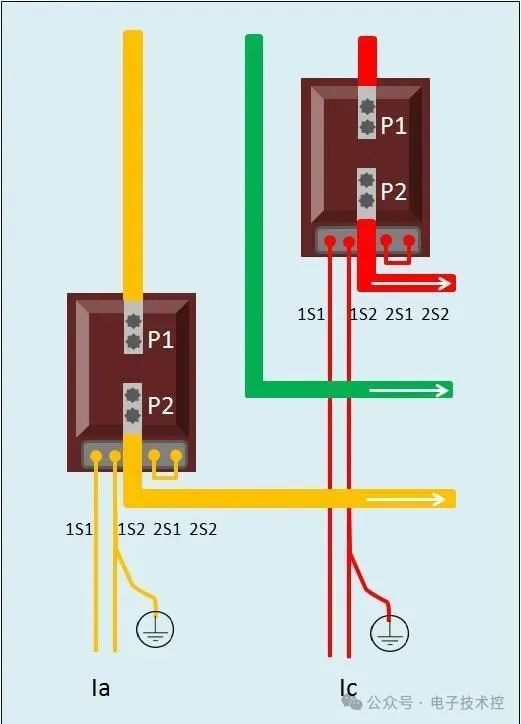

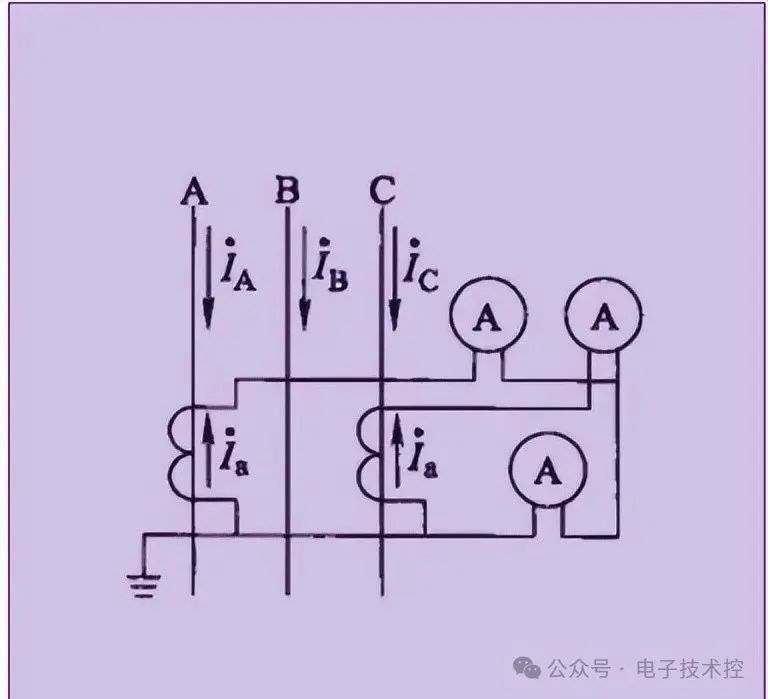

▌02 两台电流互感器不完全星形接线

两台电流互感器不完全星形的接线方式，适用于测量三相电流和三相功率及保护相间短路故障。

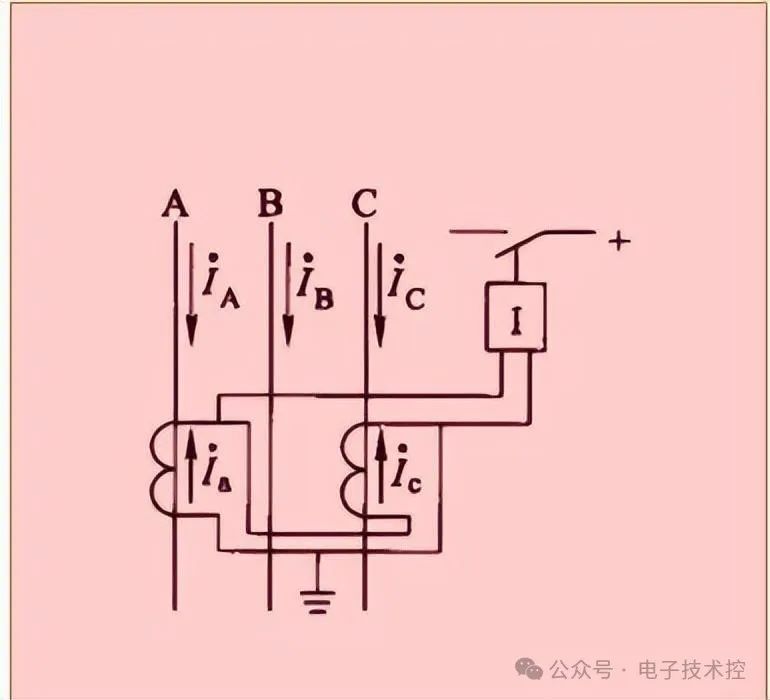

▌03 两台电流互感器差接线

两台电流互感器二相电流差的接线方式，适用于测量一相电流和保护相间短路故障。

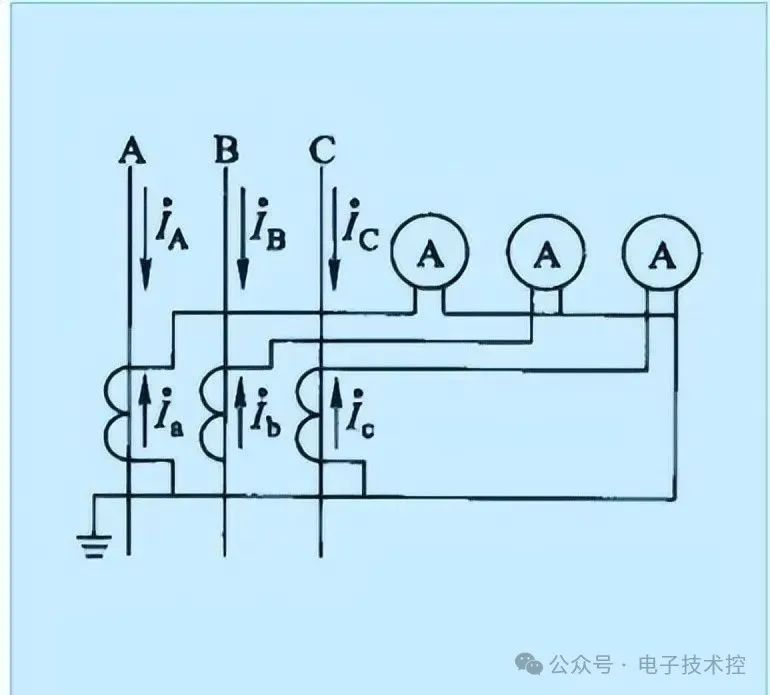

▌04 三台电流互感器星形接线

三台电流互感器星形接线方式，适用于三相四线制系统测量电流和功率，可保护任何形式的故障。

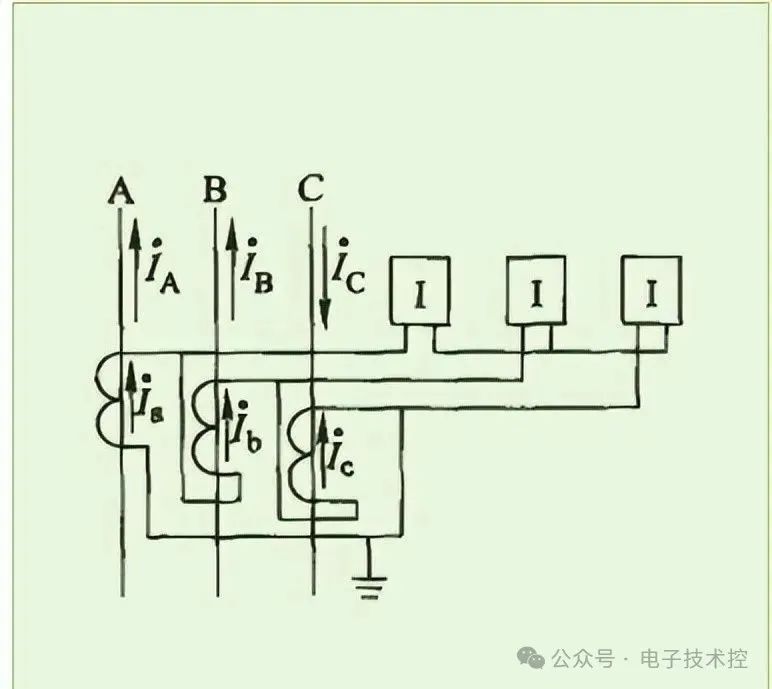

▌05 三台电流互感器角形接线

三台电流互感器角形接线方式，适用于配合三个电流继电器保护各种短路故障。

▌06 三台电流互感器用于零序保护接线

三台电流互感器零序保护接线方式，适用于零序接地保护。当然测量零序电流最好的方案还是采用零序电流互感器。
