配电柜的电气原理图

配电柜分为高压配电柜和低压配电柜两类，我们把低压配电柜叫它低压开关柜，这种电力控制装置一般常应用在工矿以及发电站和变电站等场合，主要是为动力、照明、发电及配电等设备提供电能转换、分配和控制的作用。

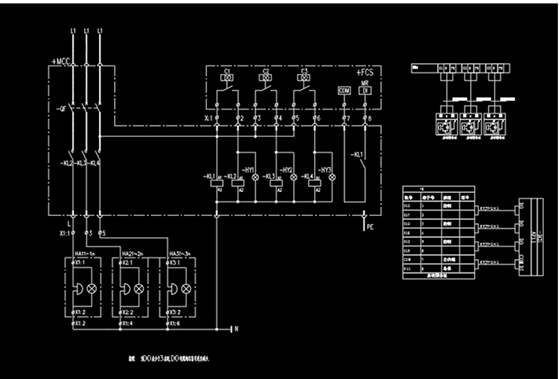

配电柜的电气原理图是设计人员根据控制线图工作原理绘制而成的，方便配电柜的生产安装及后期调试检测的维护工作。电气原理图一般分主回路和辅回路，辅回路的是要作用就是控制主回路，而主回路中一般通过大电流，用来控制回路中大功率或主要用电设备。

配电柜里都有哪些设备

配电柜是一个集成了多种设备的装置，用于对线路、设备实施控制、保护。常见的配电柜内部设备包括：

主开关：它是配电柜的控制装置，主要用于切断进入柜内的电源和负载设备。主开关的额定电流和额定电压根据负载的大小和系统的容量而确定。

断路器：这是一种更加智能化的保护设备，它可以在电路出现过载、短路或地线故障时立即中断电流，从而保护负载设备和供电系统的安全。同时，断路器还可以进行电能计量、检测和控制操作。

电流互感器：它通常用于测量电流大小。

电压互感器：它用于测量电压大小。

熔断器：当电路中的电流超过规定值时，熔断器会自行熔断，切断电流，从而保护电路和设备。

接触器：常见于自动化生产线、机床、电机控制系统等应用中，可以实现远程控制、自动控制等功能。

保护继电器：它用于监测电路中的异常情况并及时发出警报，常见于电力系统和工业设备中，可以保护系统免受电流过载、短路等异常情况的影响。

此外，配电柜中还可能包括进线柜、出线柜、母线联络柜、PT柜（电压互感器柜）以及计量柜等，这些都是按功能划分的不同组成部分。进线柜用于接收从电网上进来的电能，出线柜主要用于分配电能，母线联络柜用于连接两段母线，PT柜检测母线电压并实现保护功能，而计量柜则主要用于计量电能。

配电柜通常应用于负荷比较分散、回路较少的场合，而电动机控制中心则更多地应用于负荷集中、回路较多的场合。它们将上一级配电设备某一电路的电能分配给就近的负荷，并为这些负荷提供保护、监视和控制功能。

在配电柜的安装和使用过程中，需要注意配电板应用不可燃烧材料制作，确保操作方便，并符合相关的安全标准，尤其是在有导电性粉尘或易燃易爆气体的环境中，必须使用密闭式或防爆型的电气设备。

配电柜检查内容有哪些

配电柜的检查内容主要包括以下几个方面：

外观检查：检查配电柜的外观是否完好无损，有无变形、腐蚀、锈蚀等情况，还要查看配电柜内部组件的接线情况，确保无松动或腐蚀现象。

电气部件检查：检查配电柜和柜体上的电气部件名称、标识和电气部件的数量是否清晰，开关手柄的操作位置、按钮和开关柜的位置是否与实际情况一致，是否固定牢固，操作是否灵活。同时，配电柜上指示“ON”和“OFF”的按钮是否可靠和灵活。

开关与断路器检查：检查电气隔离开关、断路器、熔断器的触点是否牢固，有无过热、变色现象。还要检查二次回路导线绝缘是否损坏或老化，如有则及时更换处理。

仪表与照明检查：检查仪表或表盘上的玻璃是否松动完好，仪表指示是否正确。同时，查看高低压配电室内的照明灯具是否完好，亮度是否均匀，观察仪表时有无眩光。

进出线与接地检查：检查配电箱进出口是否密封严密，缝隙是否用防火胶泥和防火隔板封堵。配电箱内是否有安装阻燃材料的屏蔽罩，打开配电箱时，只能看到电源开关，线路和接线点不应漏出。此外，还需检查配电箱柜门和柜体是否接地，是否用编织软铜线桥接，是否用焊接、压接和螺栓连接。

线路与连接点检查：检查输出线路中各部位连接点有无过热变色等现象，三相负荷是否平衡，三相电压是否相同。同时，检查配电柜内电气元件及端子板连接线是否有损坏及松动现象，若有要及时更换或修理。

在进行配电柜检查时，应定期进行，并注意处理并记录发现的问题。为提高供电的可靠性和安全性，还需对高低压配电柜、变压器等进行检修，及时发现安全隐患。同时，在电气房屋施工过程中，应保证设备质量合格，施工质量符合要求，以确保使用寿命。

这些检查内容有助于确保配电柜的安全、稳定运行，及时发现并解决潜在问题，保障电力系统的正常运行。
