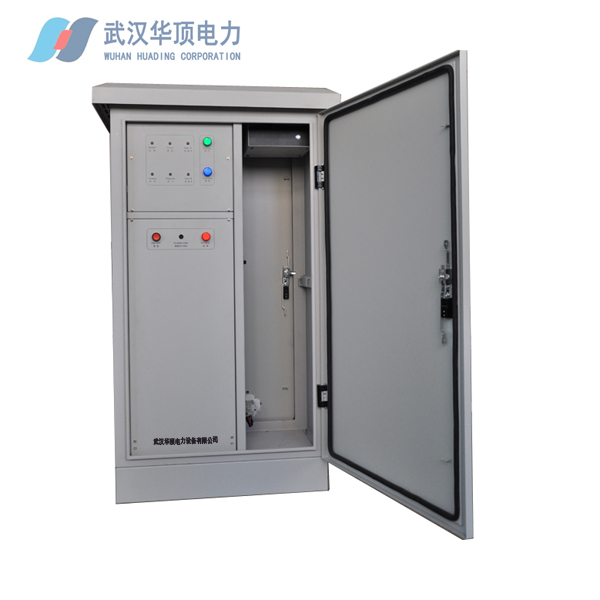

HDQS-3600变压器油色谱在线监测系统软件运行

启动软件

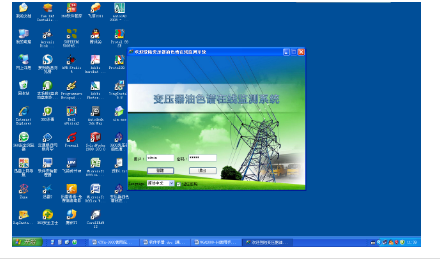

双击系统桌面上的程序图标，进入登陆界面。如下图所示：

5.3.2、登陆系统

默认管理员用户名及密码均为：admin。正确输入用户名及密码后，点击“登陆”，进入软件运

行界面，如下图所示：

如下图所示：

5.3.3、功能介绍

5.3.3.1、用户管理

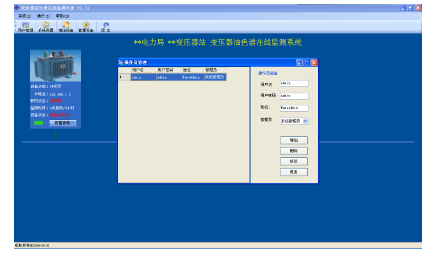

本统以高可靠的权限控制为核心，从而保证系统的安全、平稳运行，大大增强了系统的可靠度。通过对系统操作人员进行权限控制是实现目标的有效方法，本系统的人员权限控制采用最先进的基于角色的权限控制方法，即在操作权限的基础上，增加角色控制，从而增加了系统控制的智能化和灵活性。点击界面上的“用户管理”出现下图：在此对话框中，可以添加删除用户，并设置用户的级别是管理员或者普通用户。

5.3.3.2、系统设置

点击界面上的“用户管理”按键，出现下图，进行设备所在电力局及变电站的名称输入设置，便于进行统一管理。

5.3.3.3、增加设备

点击界面中的“增加设备”按键，在对话框中输入所添加设备的IP地址后，点击确定。即可自动添加该台设备，最多可添加36台设备。如下图所示：

5.3.3.4、设备管理

点击界面中的“管理设备”按键，弹出管理设备对话框，在此对话框中可进行设备的参数设置及数据查看、故障诊断等多项功能。

在设备参数界面中，可进行设备基本信息、采样设置、模式设置等选项的设定。

基本信息中包括：设备IP地址、设备启用时间、变压器名称、色谱柱编号、变压器说明等选项的设定，除IP地址不能变动外，其他信息用户可根据实际情况进行设置。

采样设置中包括：采样速度、采样设定、启动延时、增益延时、采样倍率、二次增益、采样电阻、基础电平等设备运行参数的设置。以上项目为设备正常运行的参数设置，必须由专业技术人员进行相应的设置。

模式设置中包括：采样时间和采样间隔的设置。采样时间为整点采样，采样间隔为最小1小时，最大30天。用户可根据实际情况进行相应的设置。如下图所示：

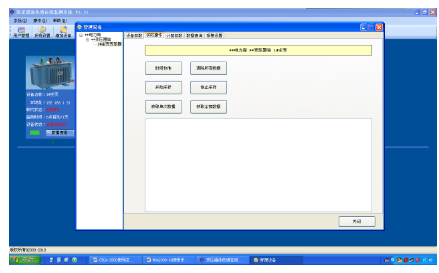

在实时操作界面中，用户可进行设备时间校准、清除所有数据、开始采样、停止采样、获取单次数据、获取全部数据等手动操作。便于用户灵活的进行设备的调试与运行。如下图所示： 点击计算参数选项，会弹出密码对话框，该选项仅对设备调试人员开放。如下图所示

点击数据查询选项，可进行设备日报数据、历史数据、谱图数据、故障诊断等检测数据的查看。

日报数据界面中包括：查询数据的日期、数据柱状图、数据列表、数据状态、设备状态等相关数据以及Excel数据输出。

在此界面中，可查看实时的故障气体浓度数据，故障气体绝对增长率数据、故障气体相对增长率数据、实时数据的报警状态，在设备状态项目中，可查看设备运行过程中的关键部件数据，如：载气压力是否正常、载气流速数值、油气分离以及油路循环是否正常、油室以及色谱柱温度数据，如有异常则实时提示用户，便于用户实时掌握设备的运行状态。如下图所示：

历史数据界面中包括：所需查询的历史数据时间设定、历史数据列表、历史数据趋势图以及Excel数据输出等

谱图数据界面中包括：所需查询的谱图数据时间设定、原始谱图数据。

故障诊断界面中包括：改良三比值法、立方图示法、大卫三角法等多种国内国际常用的诊断方法，根据检测数据，应用故障诊断专家软件自动进行运算，获得诊断结果以及典型事例，便于用户进行相应的故障分析。

报警设置界面中包括：两级报警机制，用户可以分别设置每种气体组分的浓度、相对产气速率、绝对产气速率的一级和二级报警限，同时用户可以有3种报警条件可以选择。
