大功率风机控制开关（续）

上篇《大功率风机控制开关》需要外部提供DC12V或24V电源，使用PLC控制系统（采用24V）中使用，这种外置电源的方案类似手机要配充电器，对于大多数场合还是需要直接使用AC220V，也就是说：让设备把充电器己成进去。

针对上述要求，采用如下技术来实现：

1、ACDC电源，采用PN8016非隔离降压芯片，无变压器实现AC220V转12V，同时采用EP7变压器实现12V转7V+JX6150转5V隔离，用于485隔离电源。12V通过JX6133转3.3V，注意12V转3.3V为何不用HT7533等LDO，而要用JX6133。这个电源采用2812封装2.2uF电容2只+1mH电感构成Π型滤波，有10D471压敏防过压（雷击），47Ω1W电阻2812封装防启动冲击。这样就有了：

输入：AC220V

输出：12V和3.3V共地，5V独立。

2、控制部分，MCU采用SC92F8003B TSSOP20，电流电压采用BL0939，8003B与0939之间采用SPI对接；继电器驱动采用SH8023 6脚封装；485直接采用带磁隔离的ADM2483，ADM2483接口保护采用3只TVS，自恢复保险丝和上下拉电阻及负载电阻。

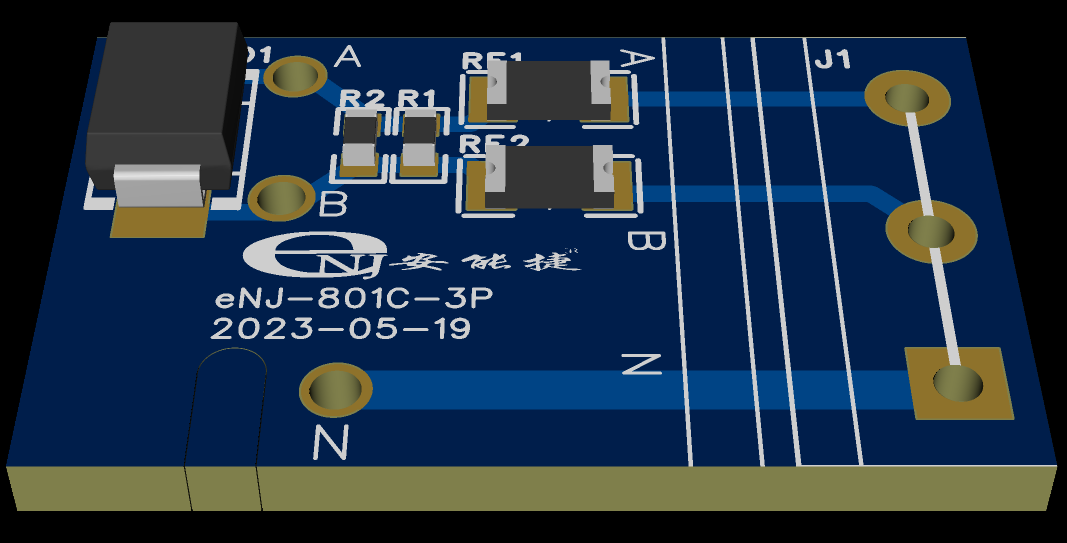

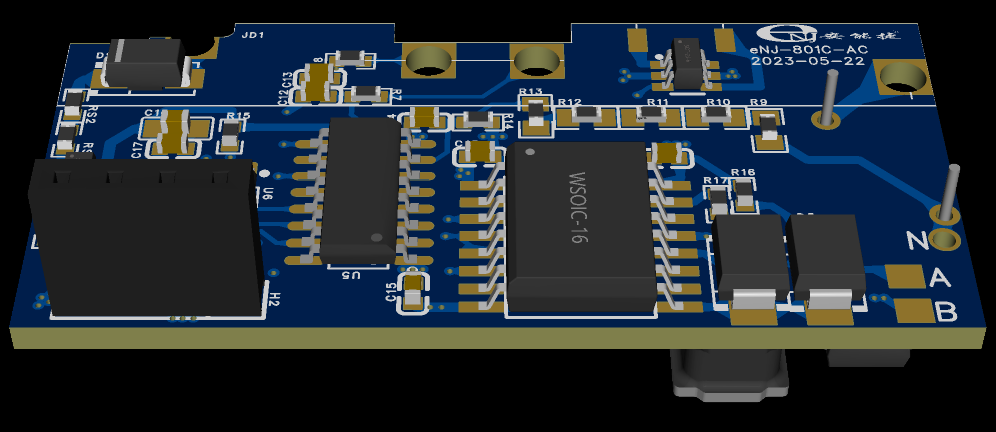

3、PCB设计，将上述东西集成在一块特定大小的PCB上，因此采用双面贴器件，即：底面放置电源器件，顶面放置控制器件。采用4层板工艺。
