产业玻璃厂电力系统能源消耗数据采集监控方案

1.项目背景

项目地点位于浙江省嘉兴市。监控配电房电表的电压、电流、功率、总电能等数据。

监控配电房变压器的电流、温度数据，在数据超出额定指标时，进行报警推送。

2.现场调研情况

经过现场调研，共有3个变压器房，有不同类型的电表。具体如下表：

2号变压器配电房

3号变压器房

1号变压器房

另外，车间新装电表共计11台。

综上，共计10台断路器，24台老式机械电表，16个带通讯的智能电表，3台变压器。

3.能源数据采集监控方案

3.1电表采集方案

对于老式机械电表，不带通讯功能的，采用替换方式，直接更换为带通讯功能的智能电表。

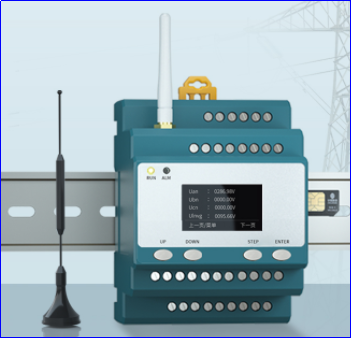

三相智能电表-无线通讯

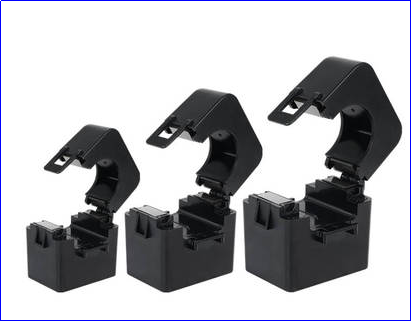

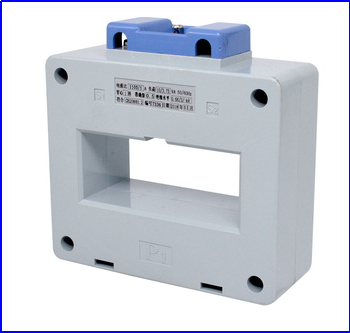

电表配套互感器（根据电流大小选型）

对于带通讯功能的已安装电表，采用红外方采集电表数据。方案示意图如下：

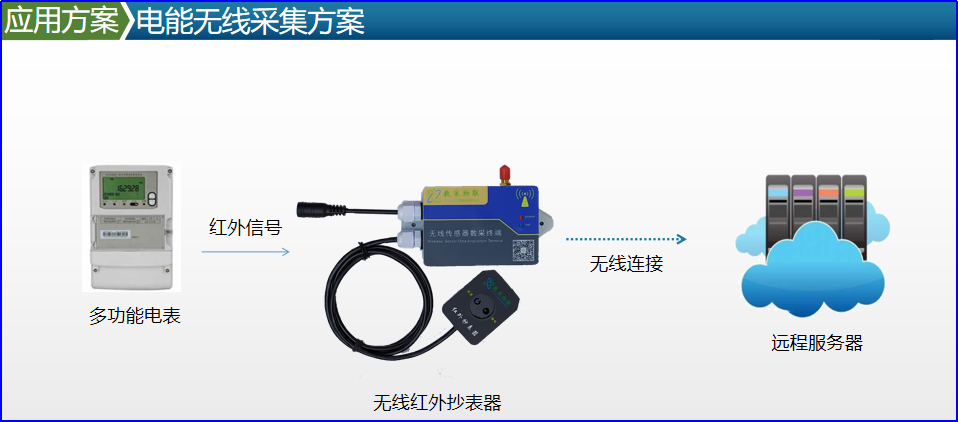

智能电表无线采集方案

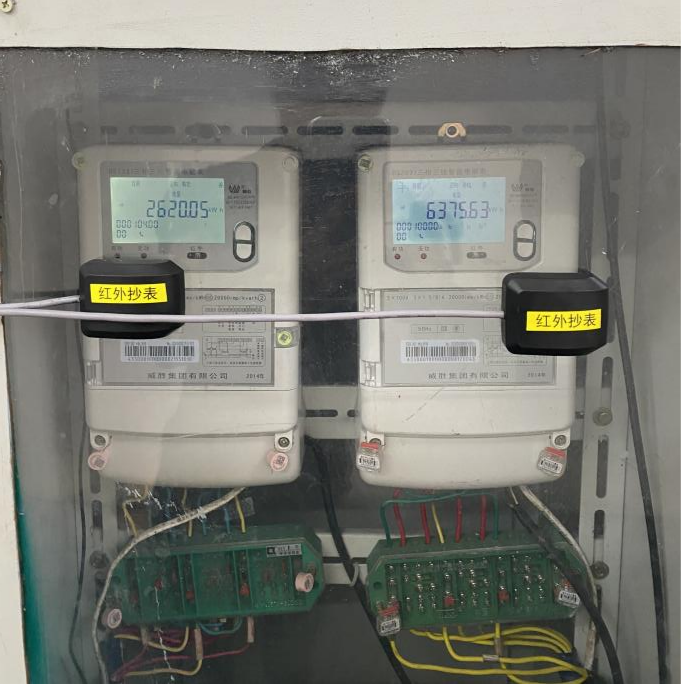

红外通讯电表采采集安装示意图

3.2变压器采集方案

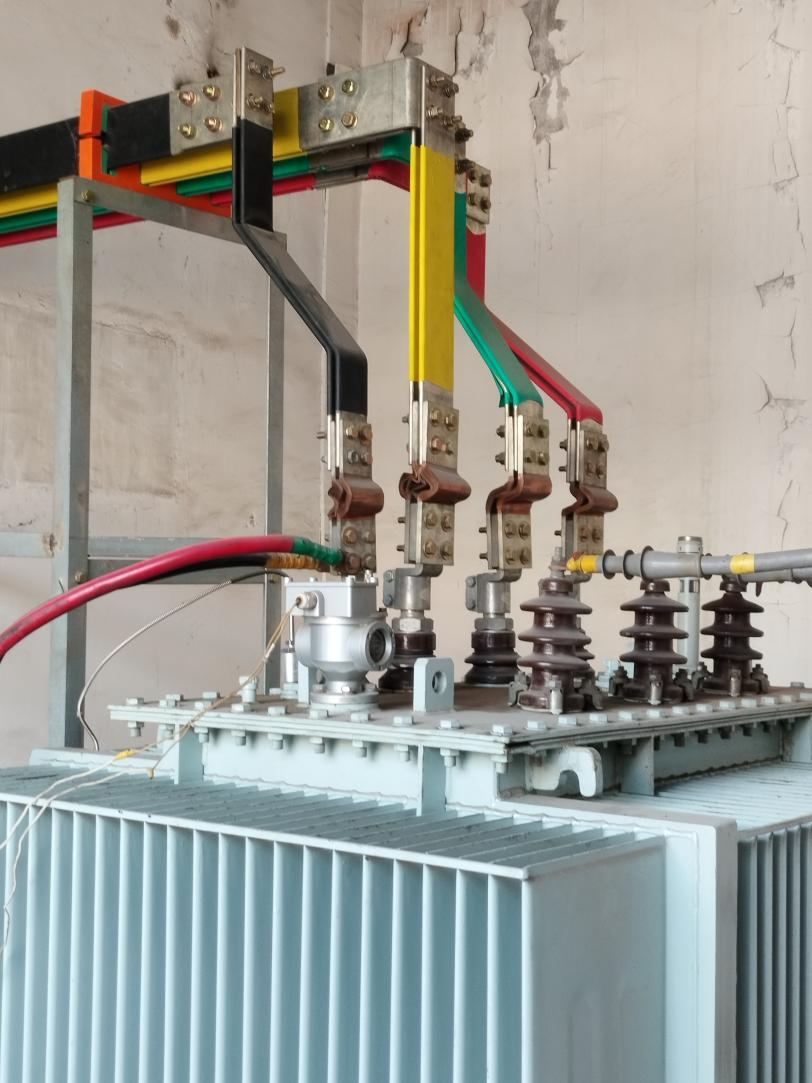

现场变压器如上图所示，监测母排电流，采用柔性开口互感器方式。安装示意图如下：

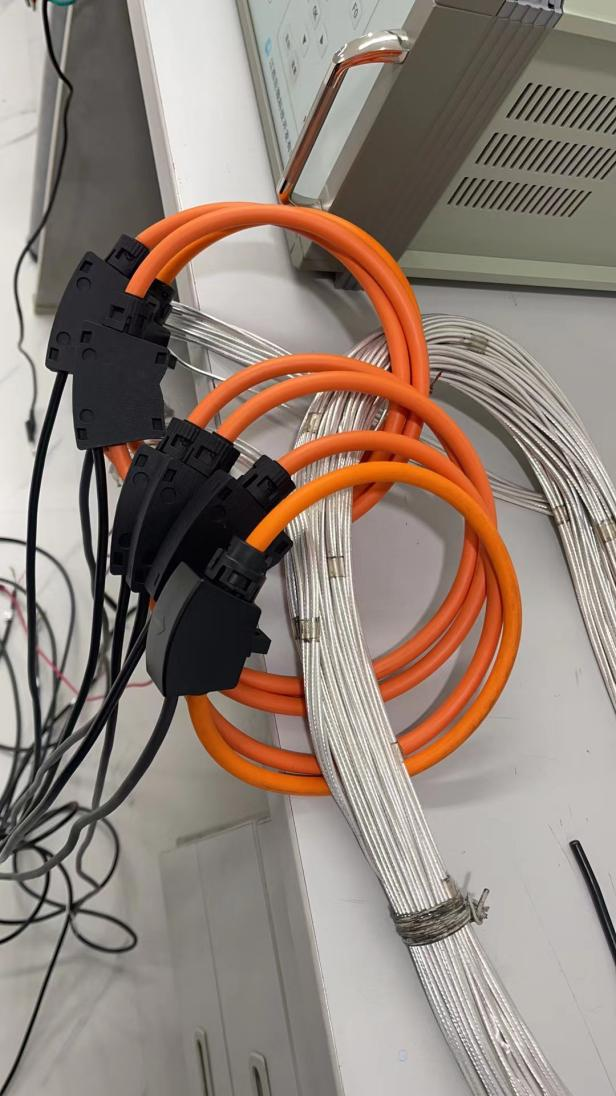

柔性无线互感器安装示意图

整体采集方案如下图所示，经过4G网关，数据传输到云平台：

压器电流监测示意图

3.3变压器房间环境温湿度采集方案

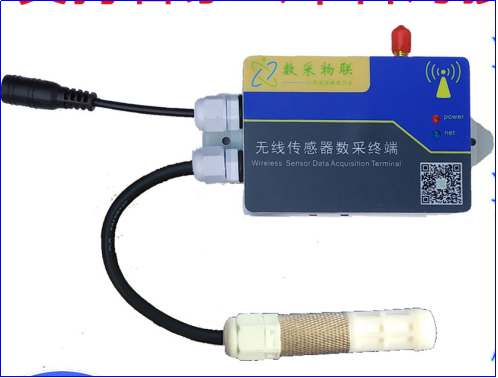

无线温湿度传感器

考虑到变压器房安装有空调，夏季用于空气降温。安装空气温湿度传感器，监测室内空气温度。

3.4断路器数据采集方案

现场的智能断路器，不具备通讯功能。考虑到成本较高。额外加装电量监测仪实现电量采集。

方案的优势是，不影响断路器设备正常工作，无损采集。

4.数据展示方案

平台支持电脑浏览器、手机app、微信公众号等方式查看数据。

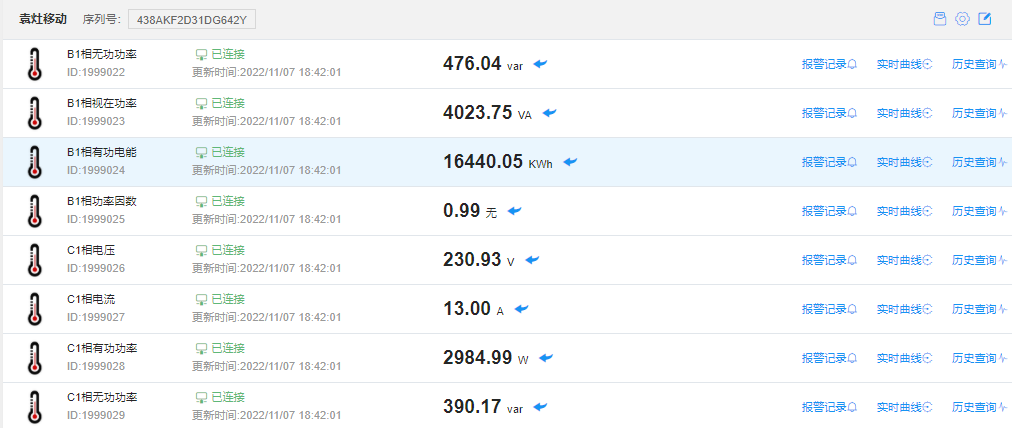

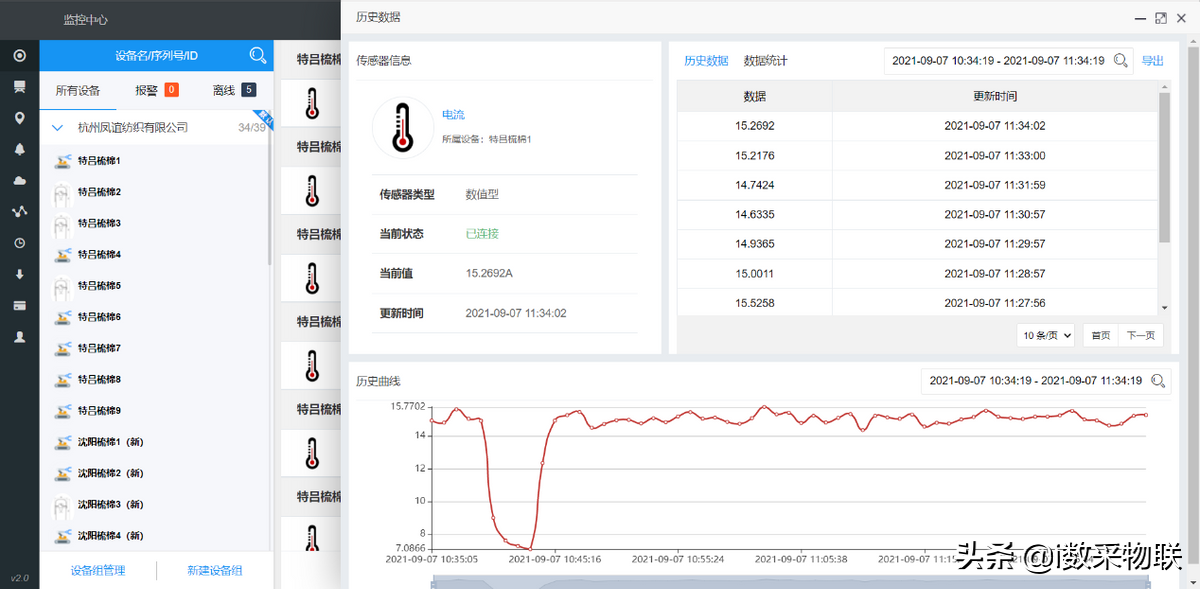

电脑端界面

手机端界面

5.设备能耗采集方案

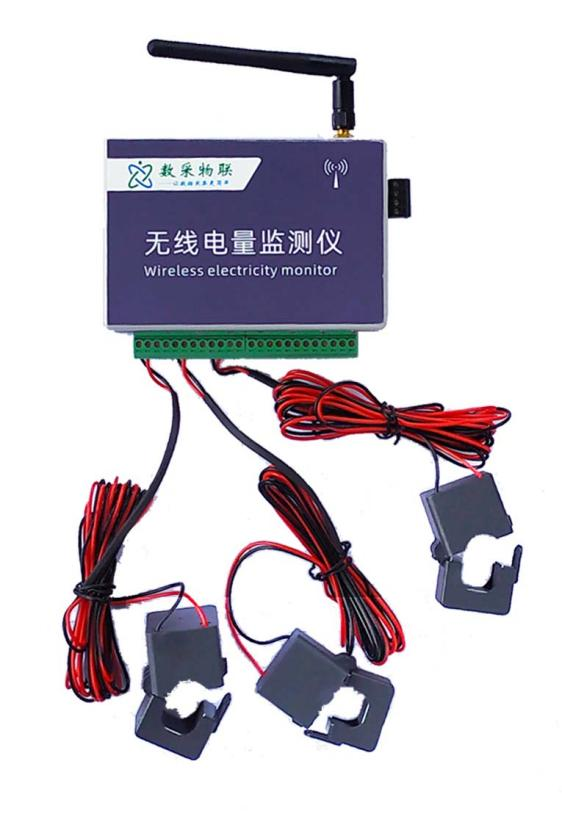

电量监测仪

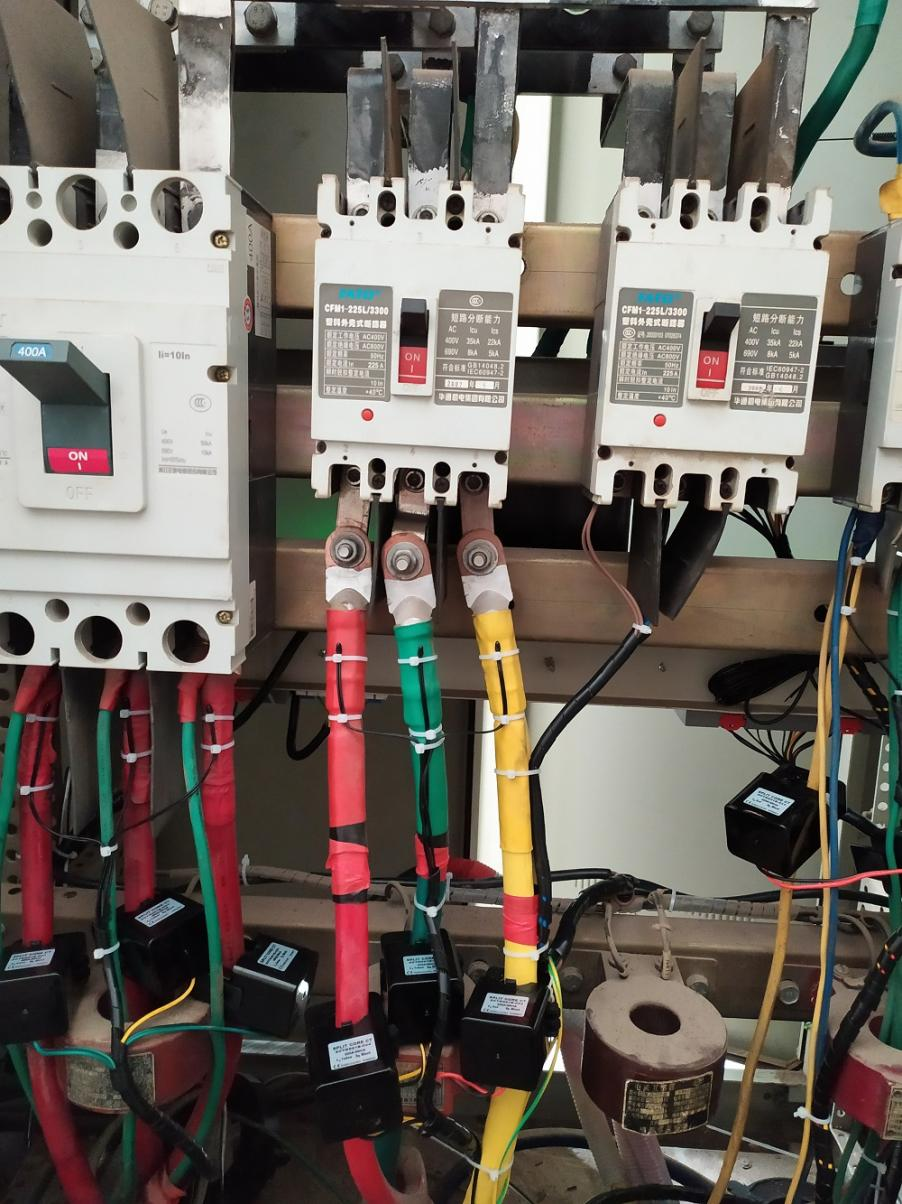

电量监测仪互感器安装示意图

设备能耗采集方案可以同时采集电压、电流、功率、电能等数据，不需要再加装无线电流传感器。

6.报价
