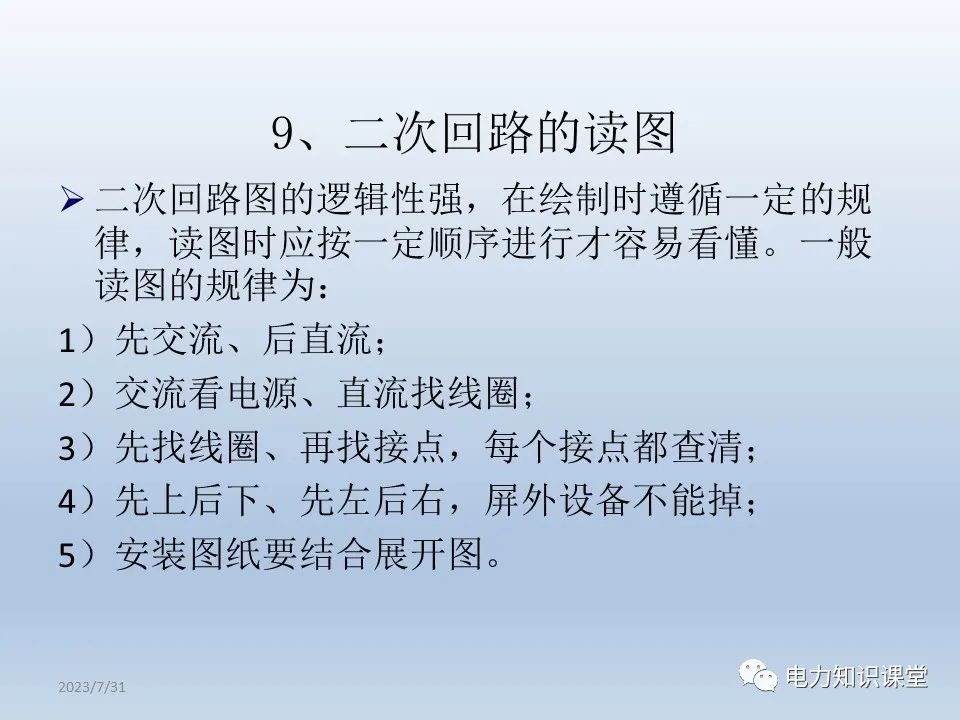

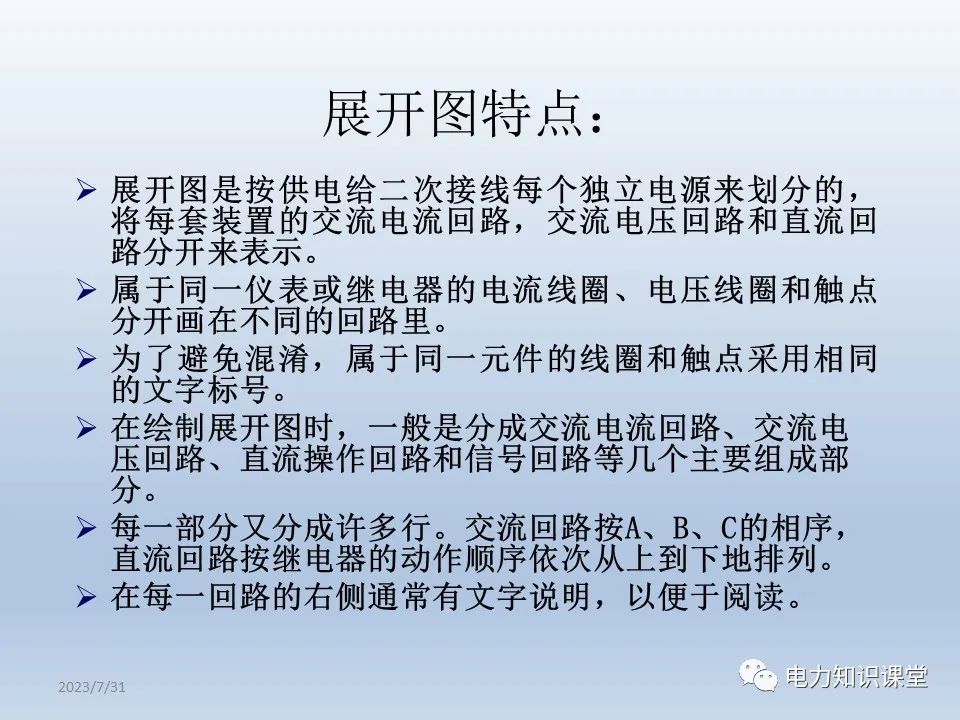

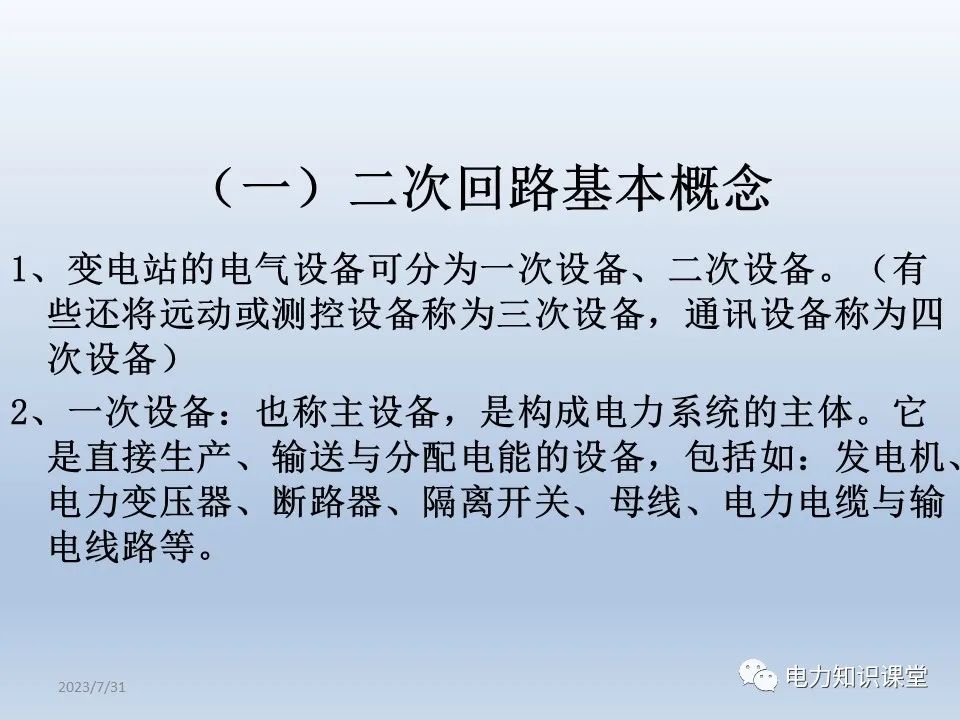

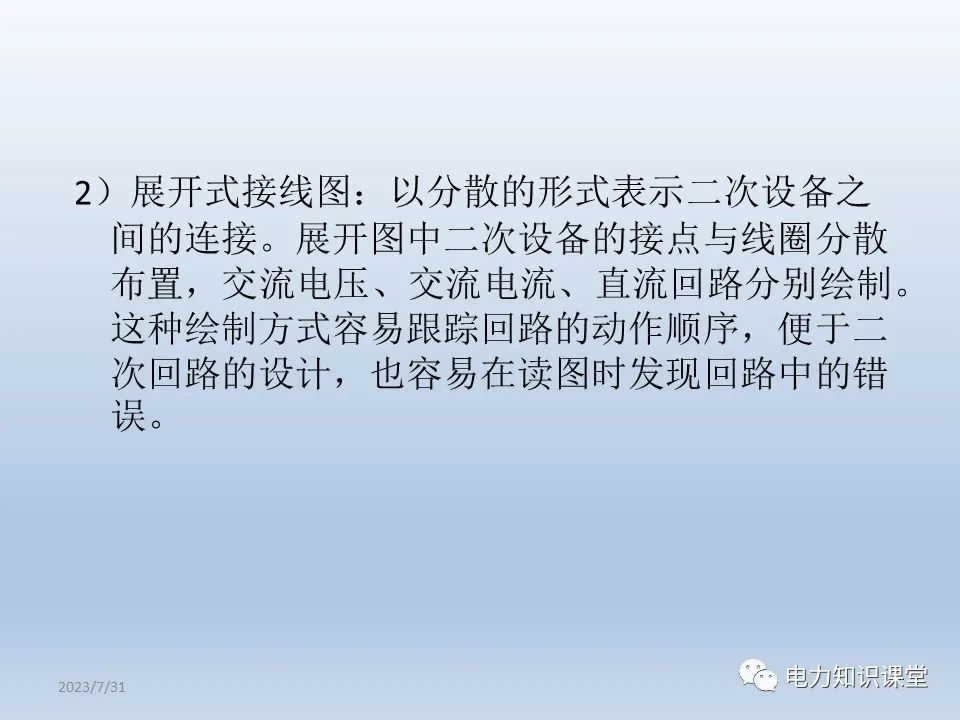

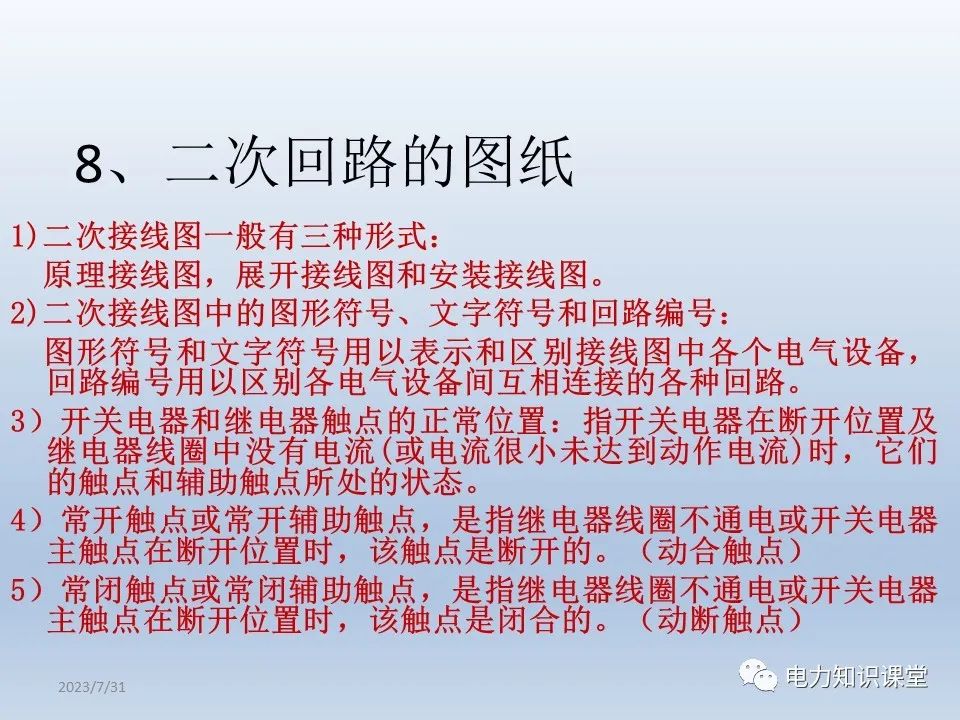

电气二次回路基础知识

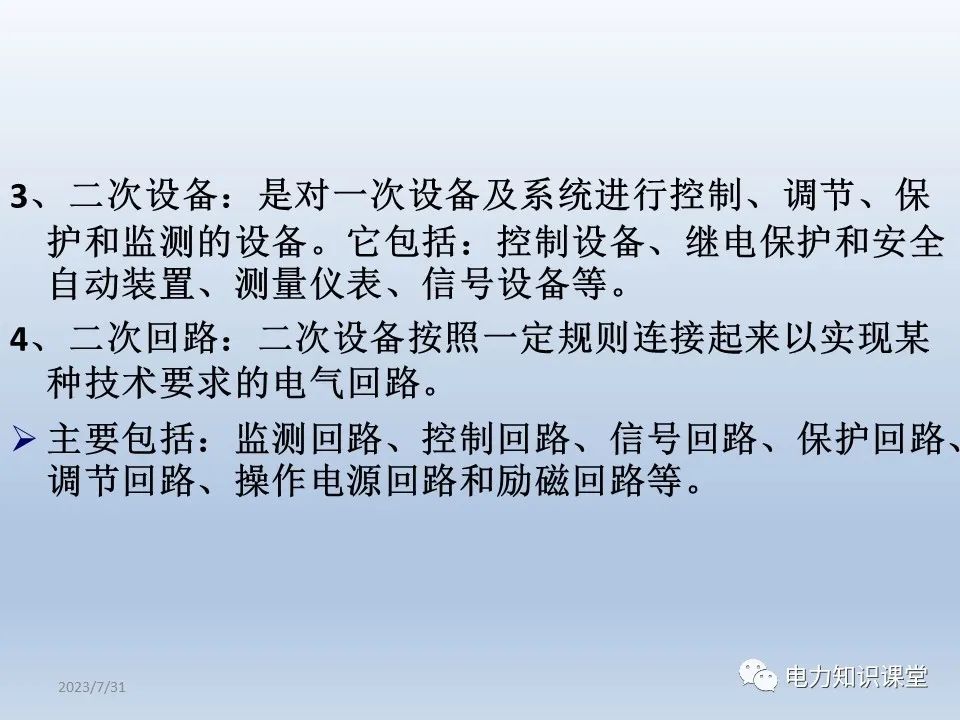

5、二次回路特点：弱电化、选线化、远动化和电子化

1）弱电化:在控制、信号、保护和监测设备中以低电压，弱电流来代替原来一般的强电式电压和电流。

2）选线化:就是以一个控制开关通过切换开关有选择地操作若干个被控对象或对若干个被控对象进行分组操作的方法。

3）远动化，就是电气设备的远距离监测和控制技术，一般也可称为遥测、遥信、遥调和遥控技术。

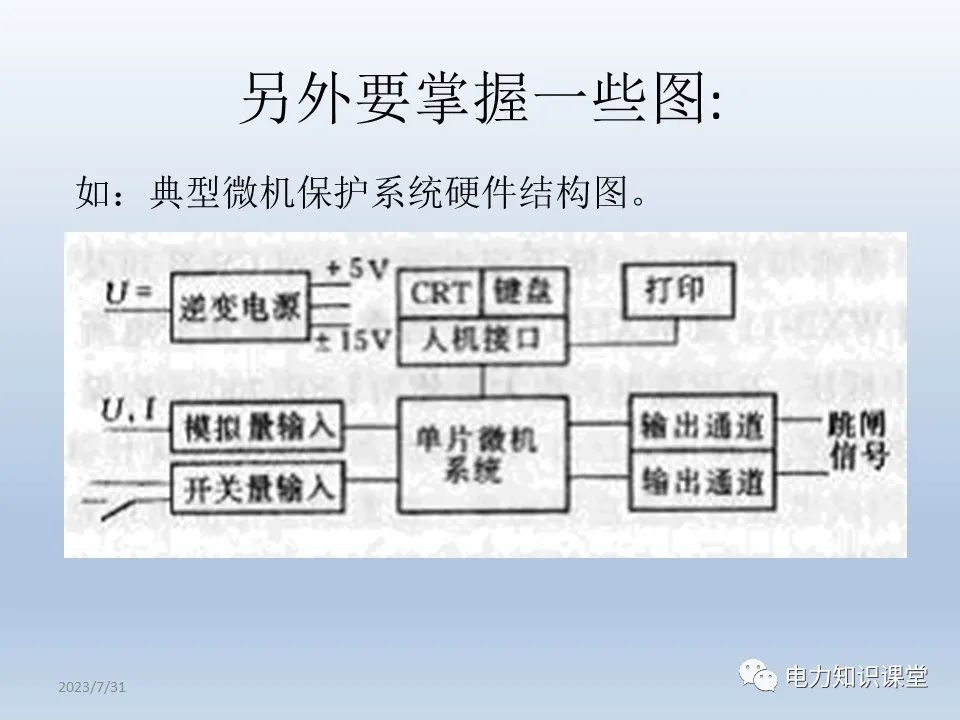

4）电子化:采用新电子技术和各种无触点元件，提高二次设备动作的灵敏性和可靠性，这也是采用计算机技术为基础，把以微型计算机为中心的变电站综合自动化推进到一个崭新的阶段。

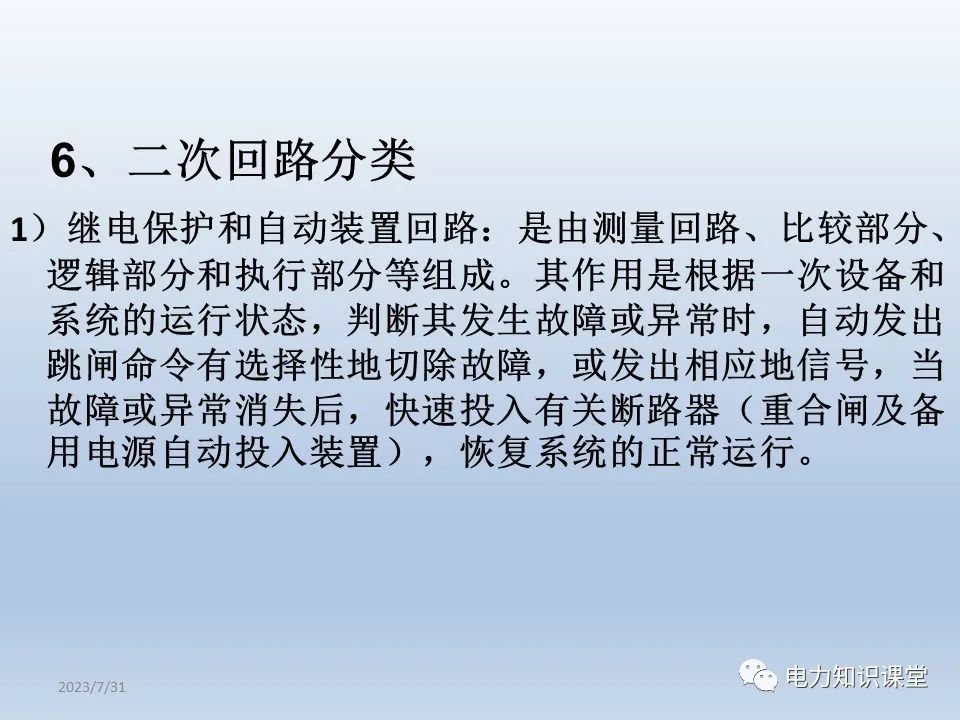

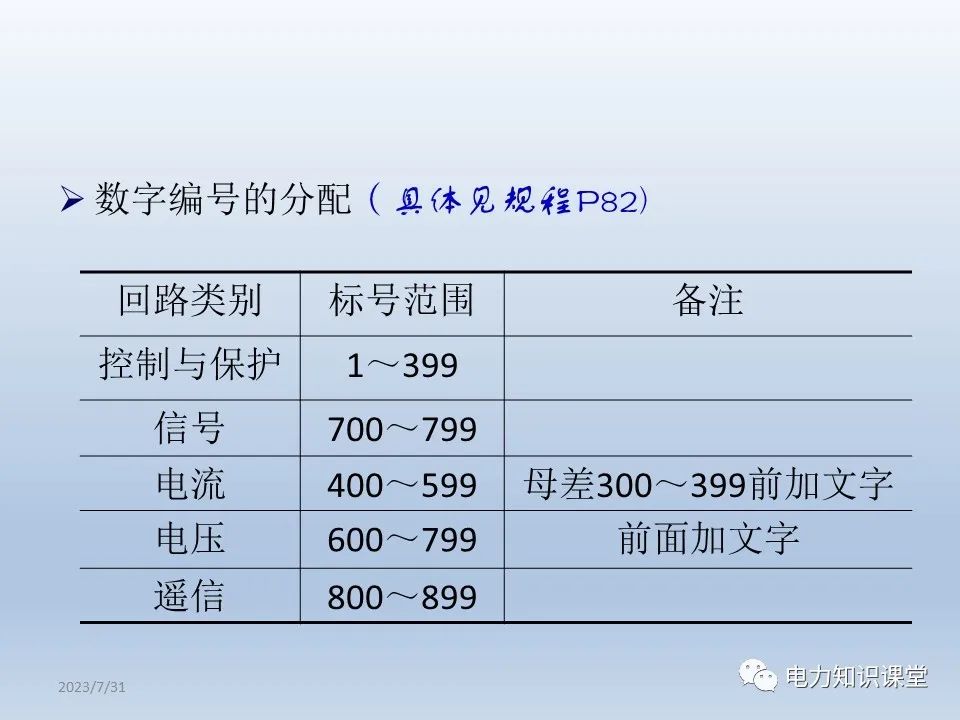

6、二次回路分类

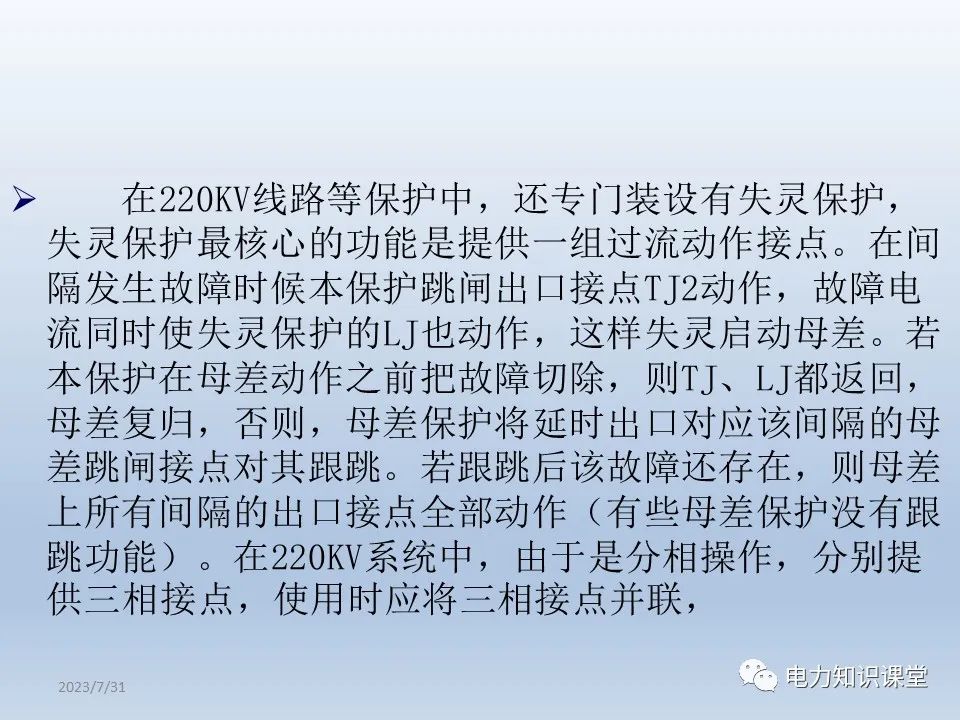

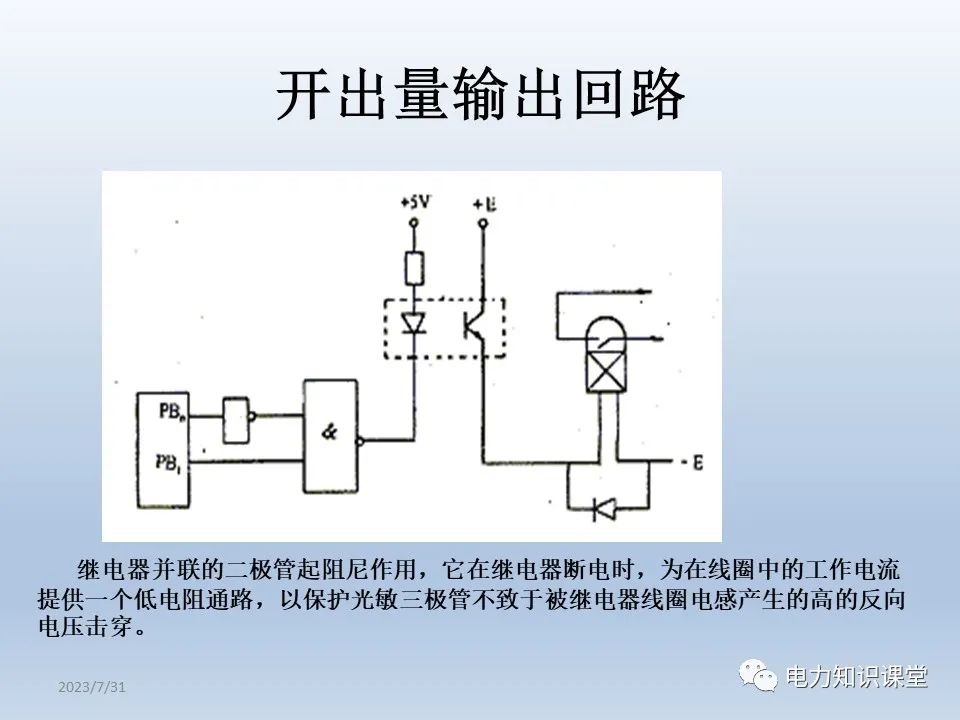

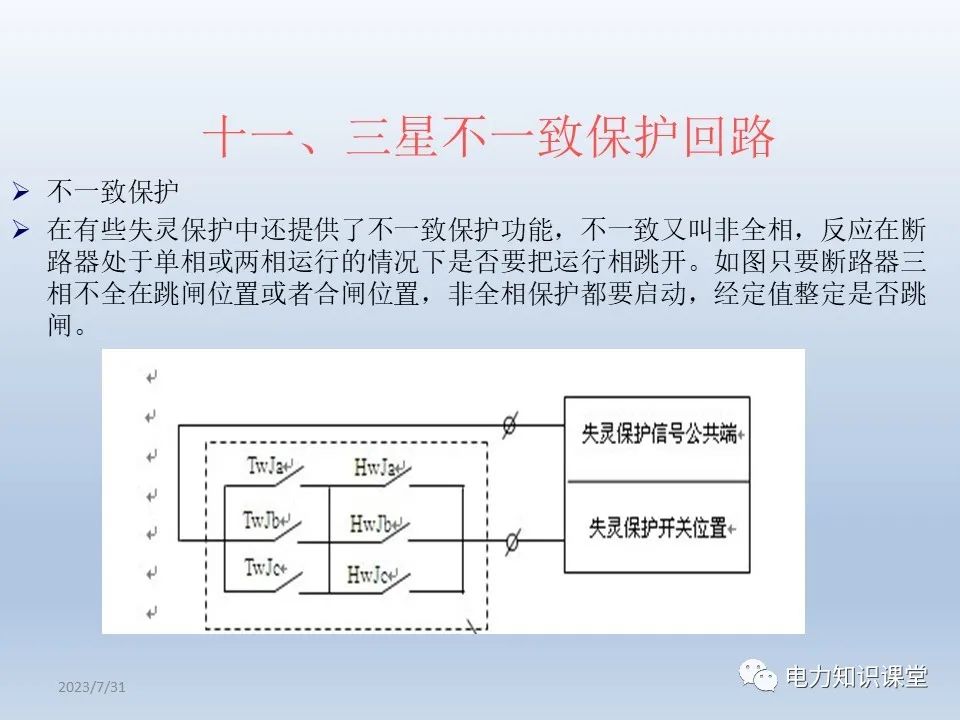

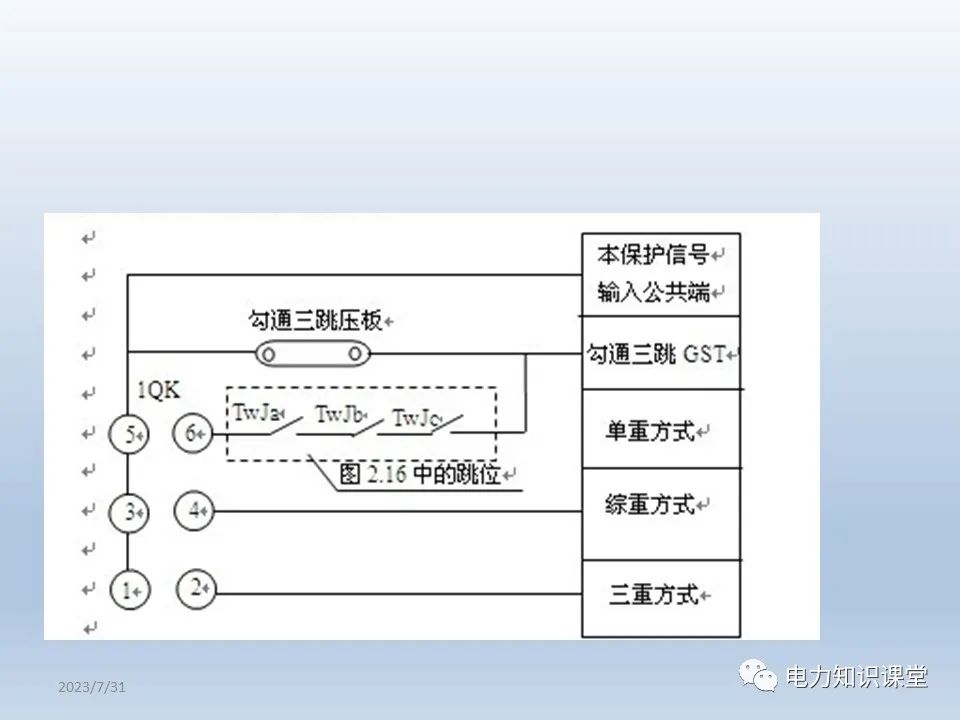

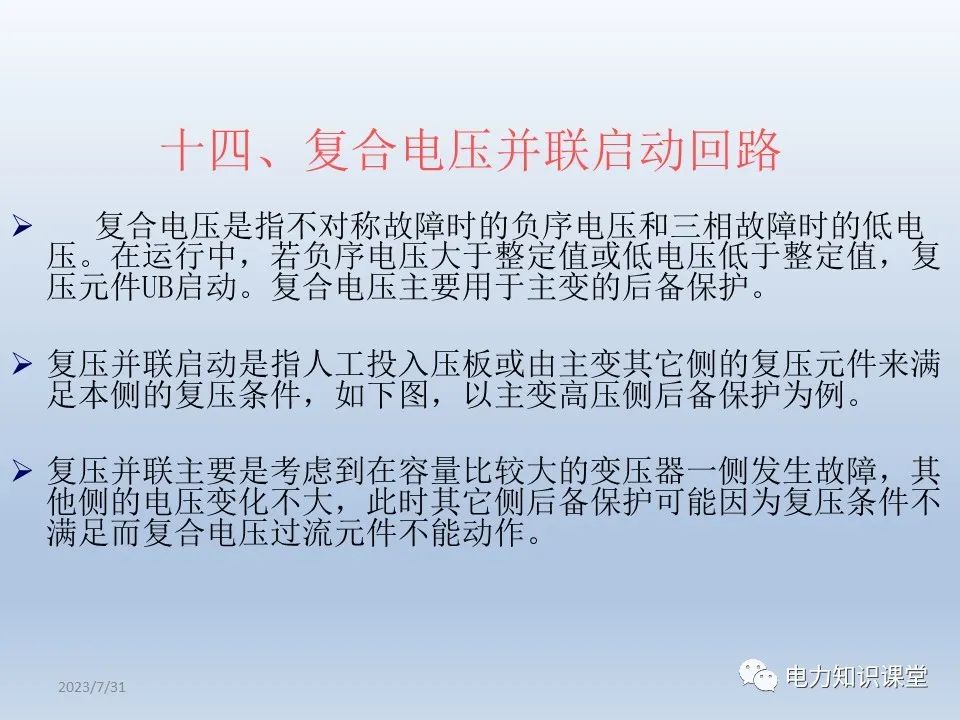

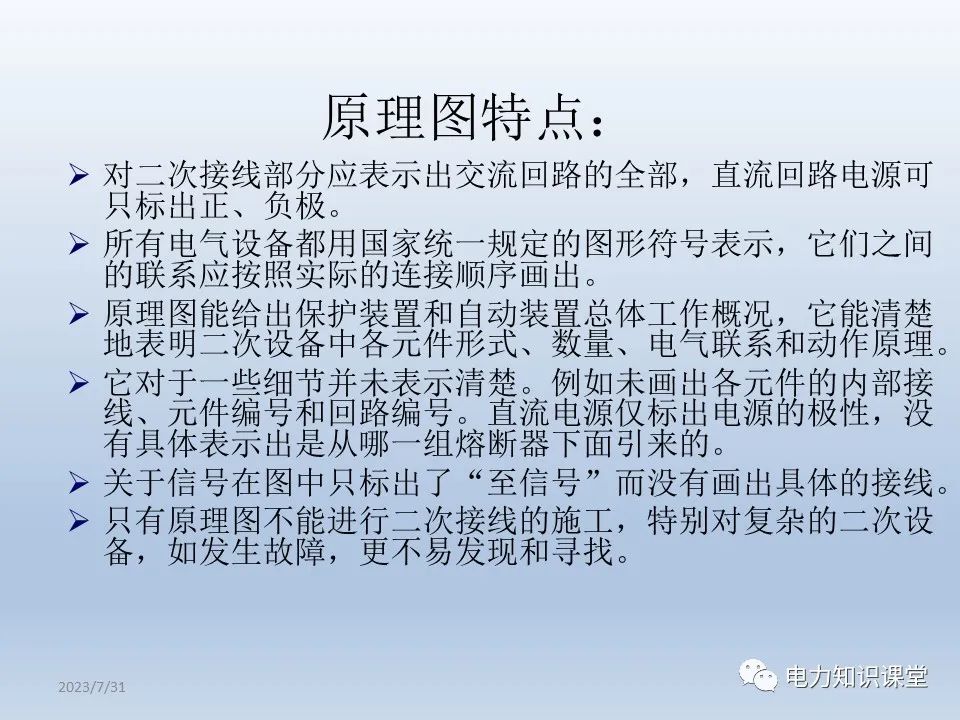

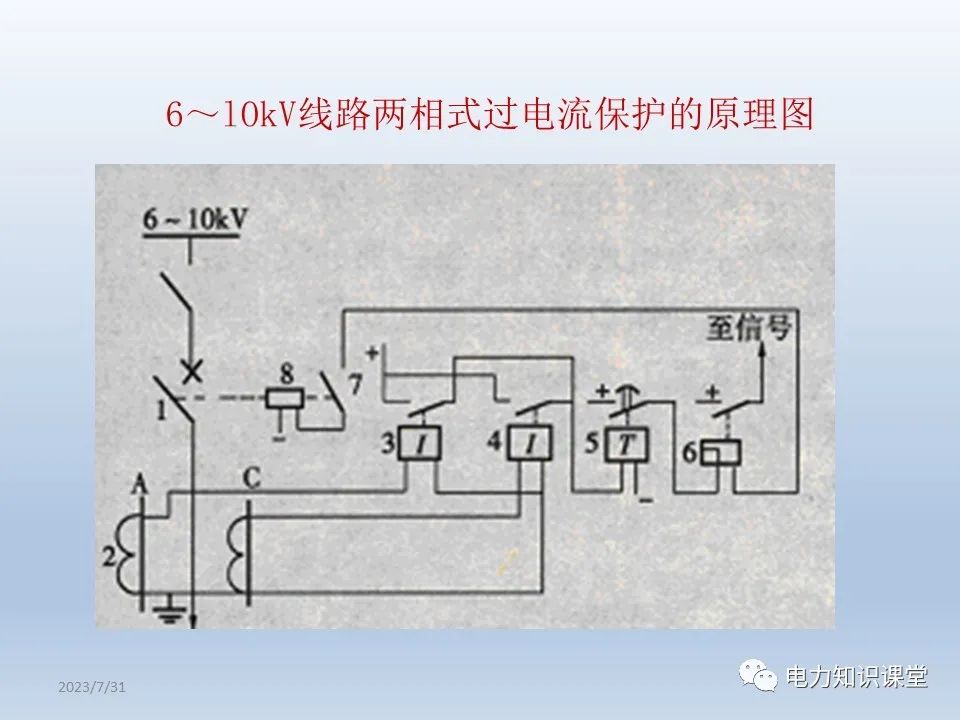

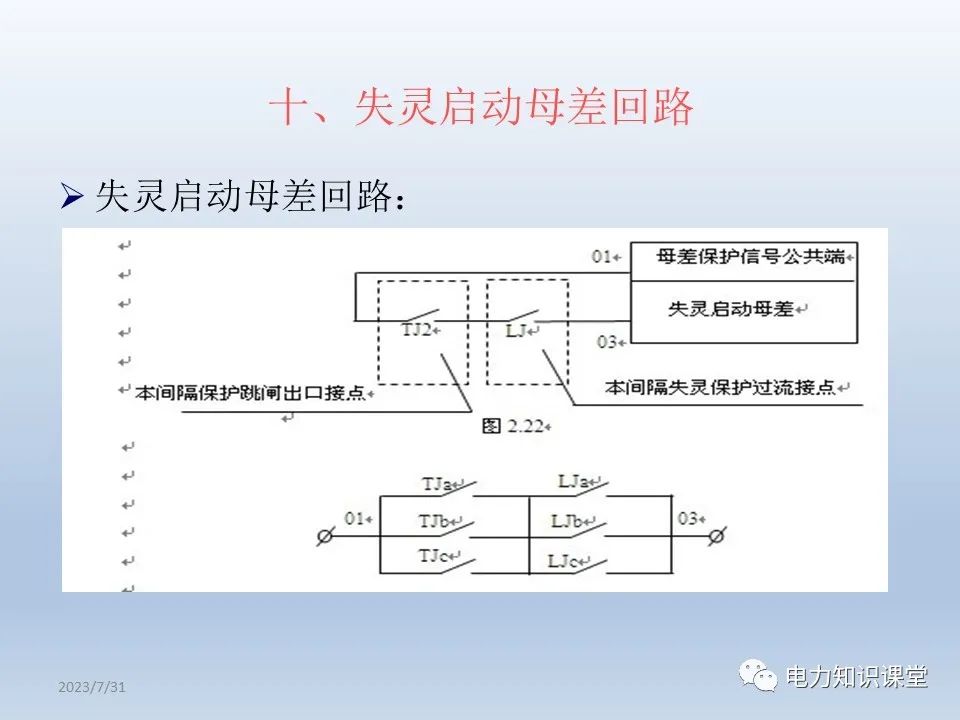

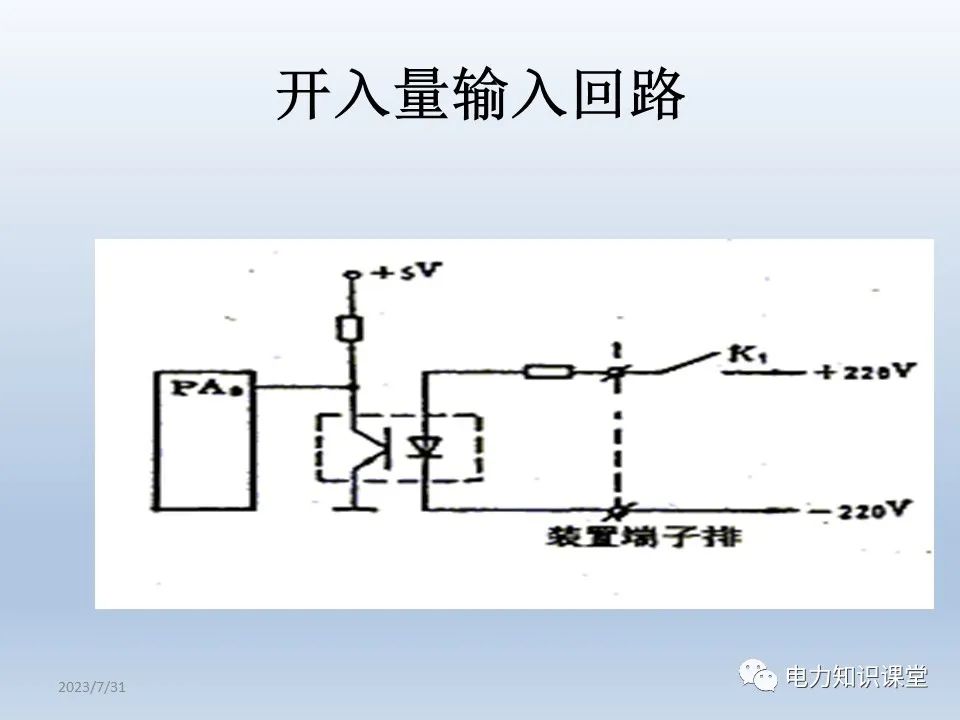

1）继电保护和自动装置回路：是由测量回路、比较部分、逻辑部分和执行部分等组成。其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，或发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

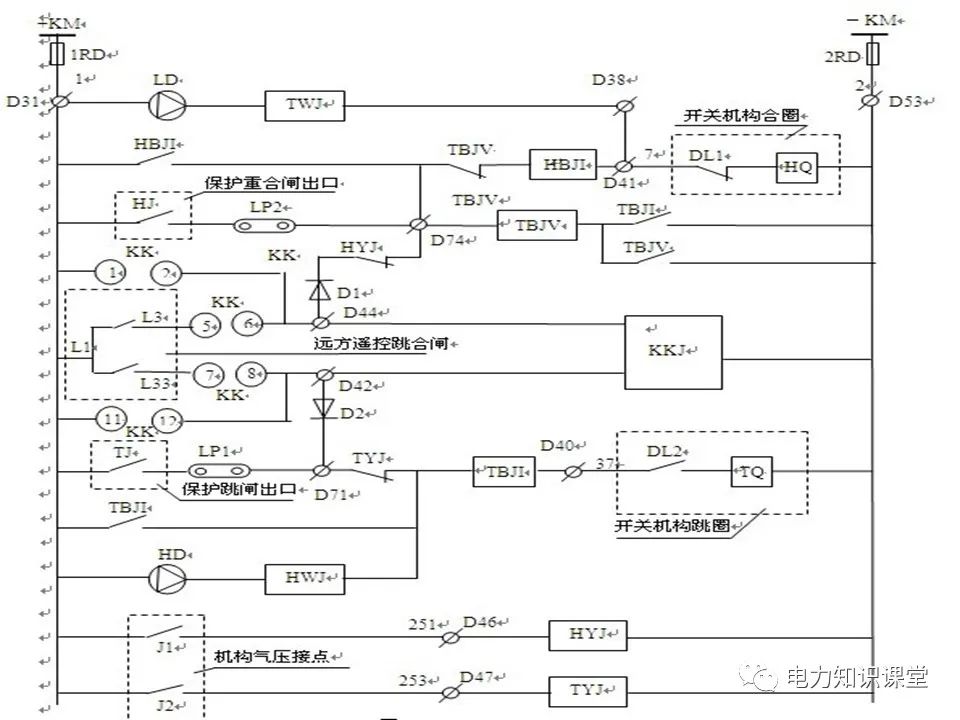

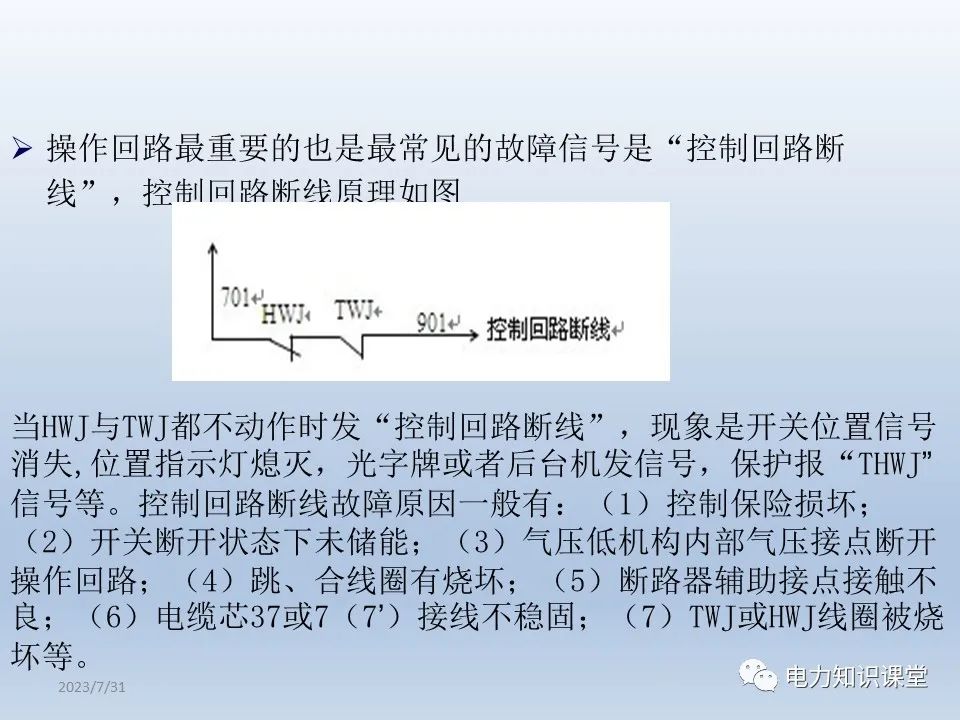

2）控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。其作用是对一次设备进行“合”、“分”操作。

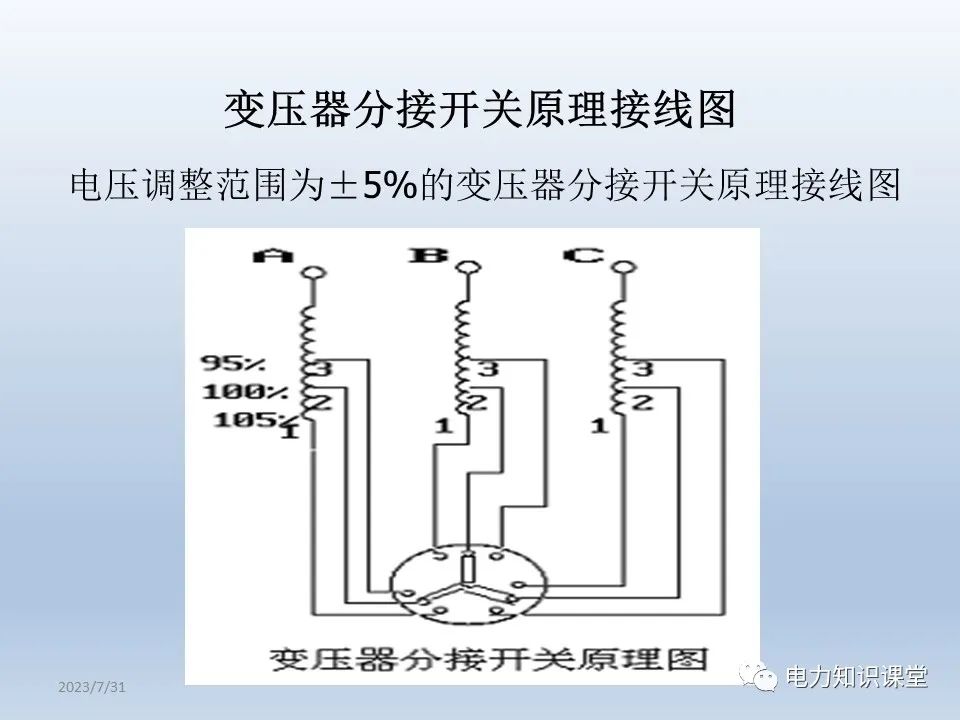

3）调节回路：是指调节型自动装置。如由VQC系统对主变进行有载调压、对电容器进行投切的装置，它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

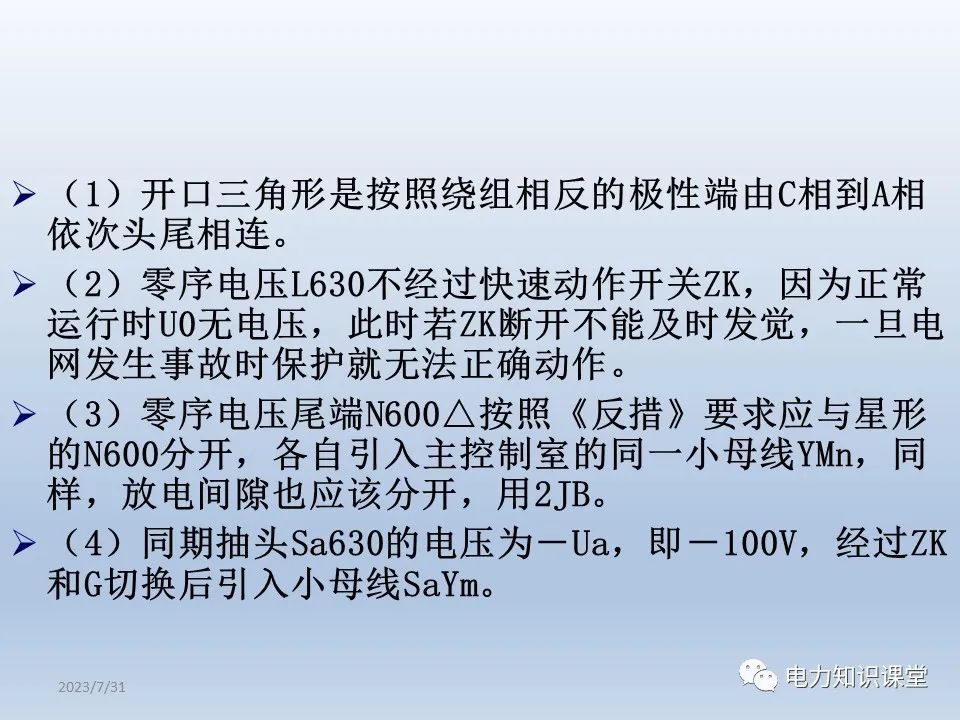

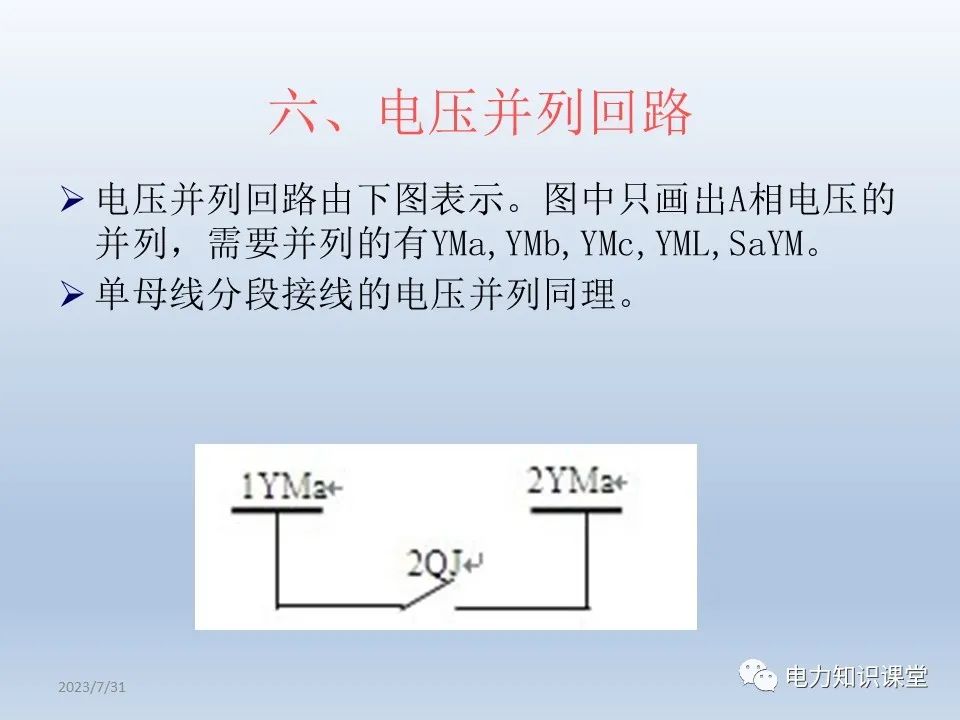

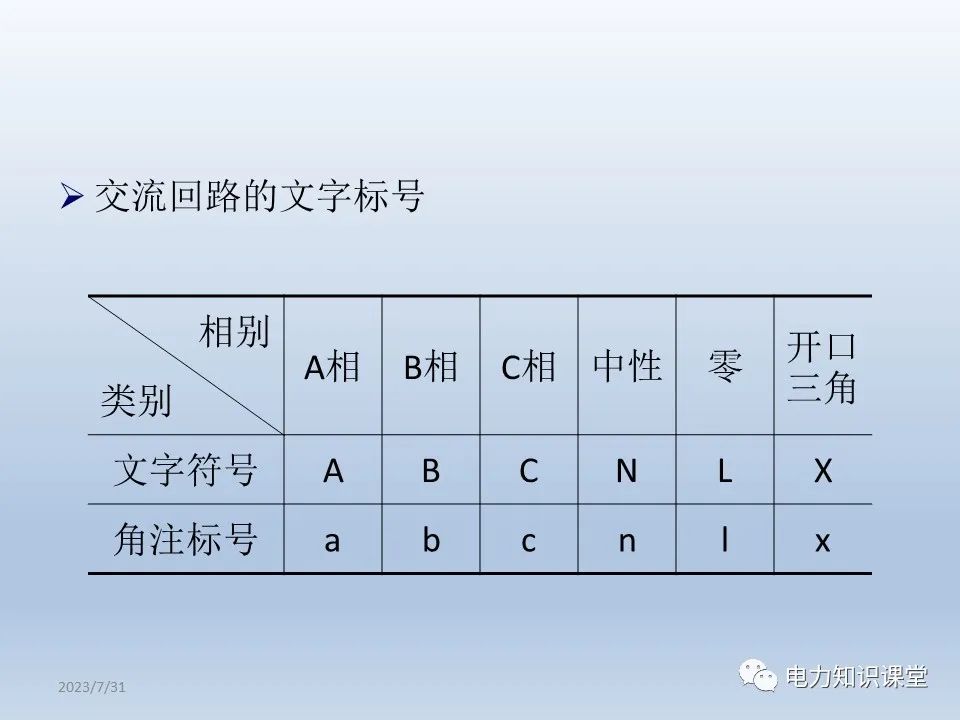

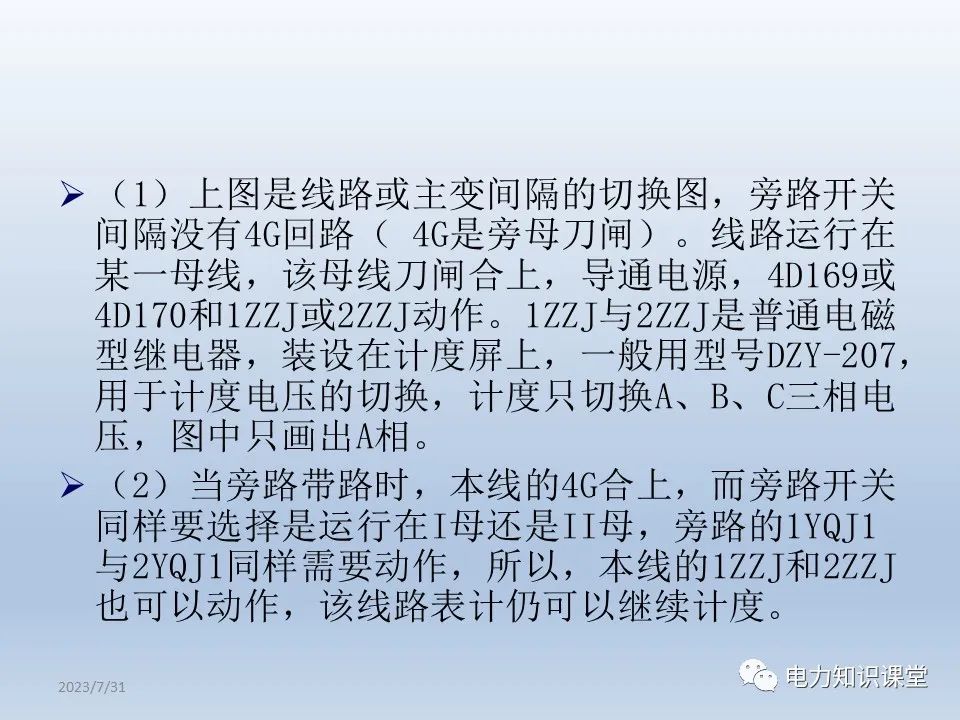

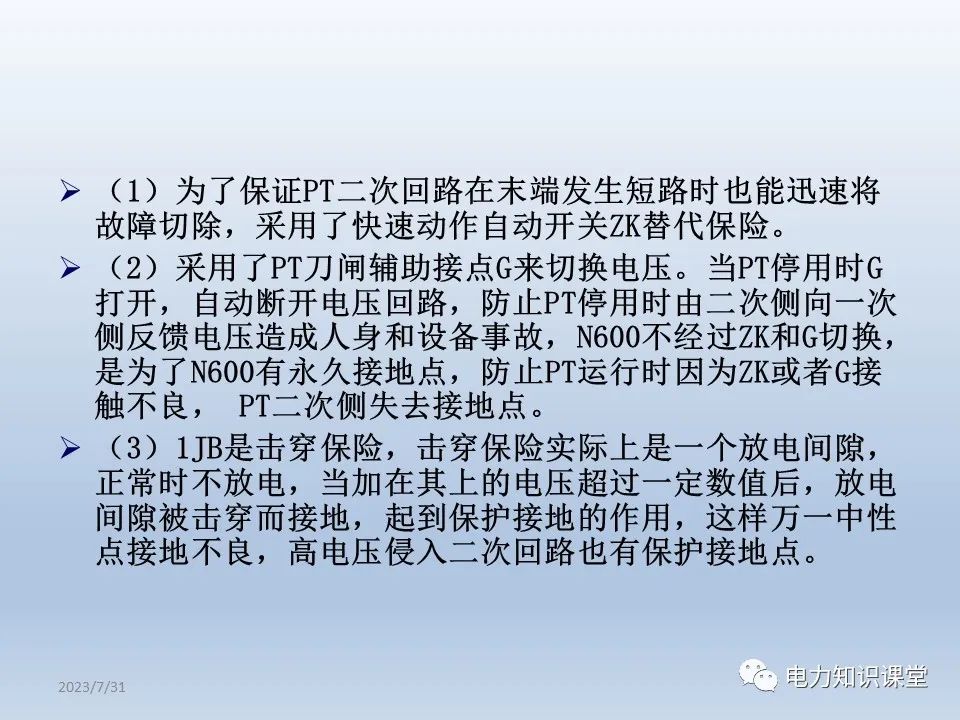

4）测量回路：由各种测量仪表及其相关回路组成。其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。

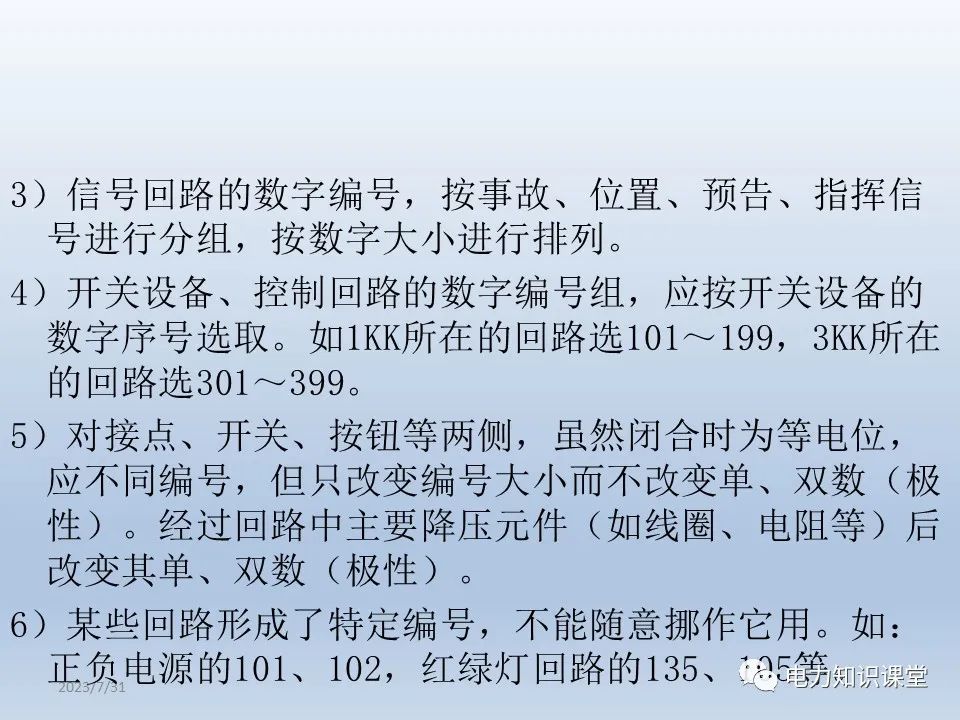

5）信号回路：由信号发送机构和信号继电器等构成。其作用是反映一、二次设备的工作状态。

6）操作电源系统：由电源设备和供电网络组成，它常包括直流电源系统和交流电源系统。其作用主要是给控制、保护、信号等设备提供工作电源与操作电源，供给主变冷却、给水与给煤等动力设备，确保发电厂与变电站所有设备正常工作。
